VT-8 8mt 4x1000W METAL HALIDE
(2) per la protezione delle persone in caso di
contatto tra un conduttore attivo e terra o
struttura metallica.
Al punto (2) sopra, richiede che il sistema
elettrico sia riferito a terra per consentire un
RCD per operare correttamente sul primo
guasto a terra vera.
Si raccomanda una resistenza di terra, ove
possibile, non deve superare i 200 Ω. Questo
assicura un margine cautelativo, tuttavia
elettrodi a barra con la più elevata profondità
praticabile dovrebbe essere preferita per
assicurare elevata sicurezza dell'installazione.
Per esempio, la resistenza di un dispersore a
picchetto può essere
seguente formula:
Dove:
ρ è la resistività del terreno, in ohm metro
(Ωm);
L è la lunghezza del dispersore, in metri (m);
d è il diametro del dispersore, in metri (m).
Quando la resistività del suolo non è
misurabile fare riferimento alla seguente
tabella.
MITSUBISHI ENGINE
MECC ALTE STATOR
calcolata con la
13
(2) for user protection in case of contact
between a live conductor and true earth or
metallic enclosure.
Application (2) above, demands that the
electrical system is referenced to true earth
to enable an RCD to operate correctly on the
first fault to true earth.
It is recommended that an earth electrode
resistance, where practicable, should not
exceed 200 Ω. This is a general advice but
take into account that, for rod electrodes, it
is vertical depth that should be encouraged
to enhance safety of installation.

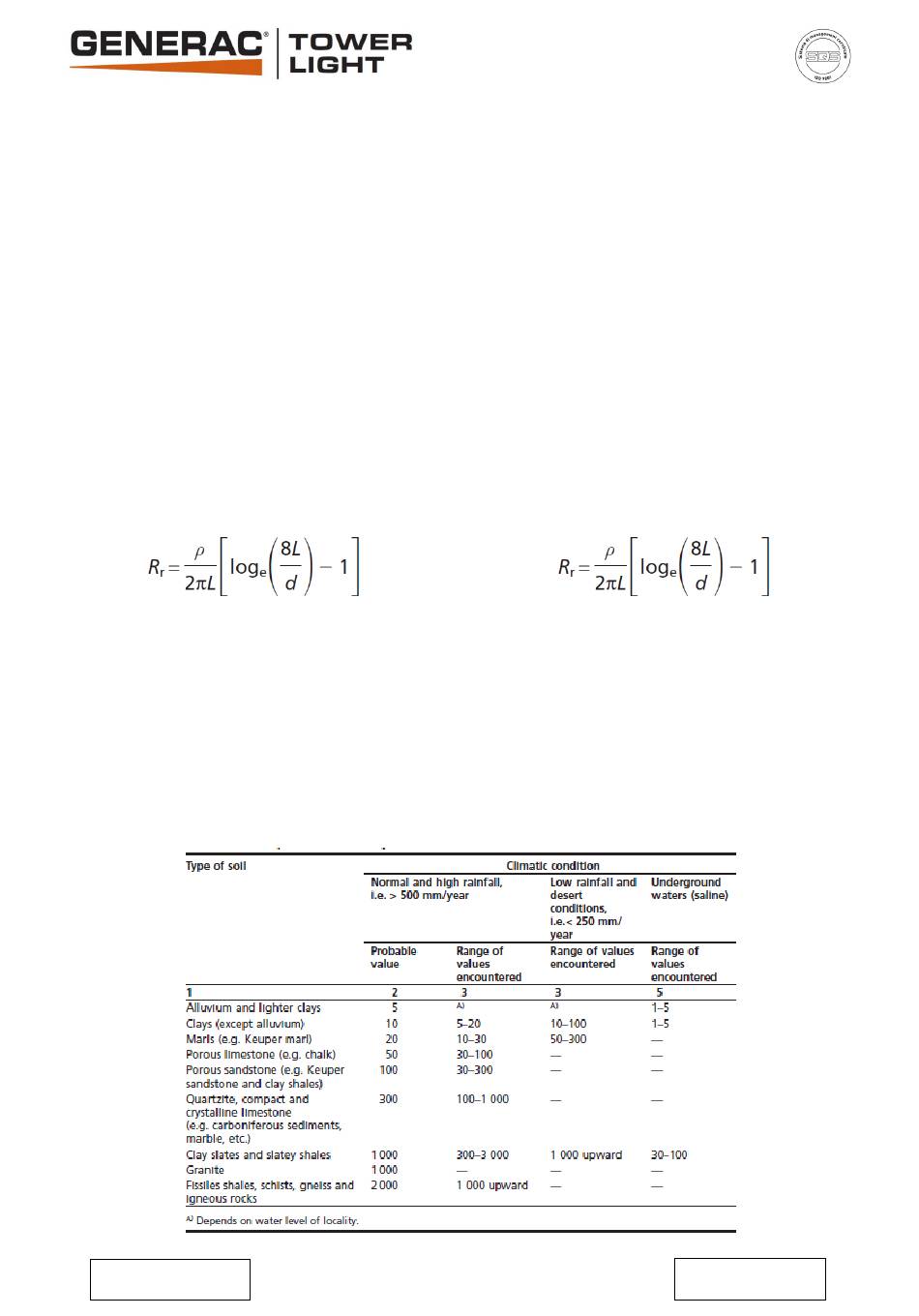

As reference, the resistance of a rod Rr in
ohms (Ω) may be calculated from the
formula:
where:
ρ is the resistivity of soil, in ohm meters
(Ωm);
L is the length of the electrode, in meters
(m);
d is the diameter of the rod, in meters (m).
When soil measurements is not practicable,
refer to table below.
