- Page 1 Model: CONIBO1 USE AND CARE GUIDE CONDENSATE PUMP...
-
Page 2: Table Of Contents
APPLICATION ..............3 Performance l/min of Water @ Total Meter Of Lift Max. Lift 4.1m CONIBO1 80 W Safety Information WARNING: This unit is designed only for use on 230 DANGER: Do not pump flammable or explosive volts (single phase), 50 Hz, and is equipped with an liquids such as oil, gasoline, kerosene, ethanol, etc. -
Page 3: Pre-Operation
Safety Information (continued) IMPORTANT: Before using the pump, check the CAUTION: Know the pump and its applications, tubing for holes or excess wear, which could cause limitations, and potential hazards. leaks, and ensure the tubing is not kinked or making sharp angles. -
Page 4: Specifications
SPECIFICATIONS Power supply 1 x 220-240V~, 50 HZ.,5 Amp Circuit Average utilization temperature 77°F(25°C) 122°F(50°C) Maximum allowable temperature S3 15% (90s ON, 510s OFF) Discharge 3/8 in. hose barb Operation NOTE: This unit is non-submersible. The pump should not be installed in a manner that will subject it to flooding, splashing or spraying. -
Page 5: Troubleshooting

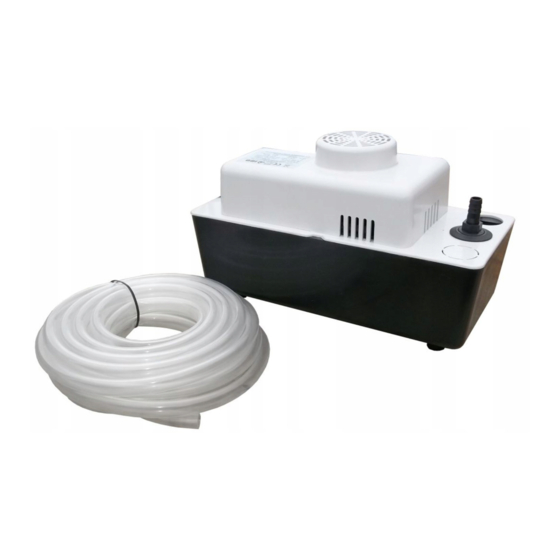

Operation (continued) SAFETY SWITCH The safety switch is designed to activate an alarm or to cut off power in the event of high water in the condensate reservoir. To control a thermostatic circuit the COM and NO connections from the safety switch are to be wired in series with the low voltage thermostat circuit to shut down the heating/AC circuit. - Page 6 Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem. KOMPLETACJA TOWARU: W skład dostarczanego kompletu wchodzi: - [A] pompa CONIBO1 1 szt. - [B] przezroczysty wąż tłoczny o średnicy 3/8” i długości 6m 1 szt. ZASTOSOWANIE: Pompy typu CONIBO przeznaczone są...
- Page 7 przekroczyć 90s, a następujący czas przestoju musi wynosić minimum 510s. Pompa może tłoczyć ścieki na wysokość do 4,1m i odległość nie przekraczającą 20 m w poziomie (każde kolanko i zawór musi być liczony jako 1 m wysokości tłoczenia). Należy zachowywać spadki instalacyjne 1% przy układaniu poziomych odcinków Pompa przeznaczona jest do pompowania wody bez zawartości części stałych mogących zablokować...
- Page 8 Obudowa pompy wyposażona jest w 3 wloty skroplin usytuowane na narożnikach zbiornika. Można wykorzystywać jeden lub kilka wlotów zależności potrzeb. Rura wlotowa musi być pewnie i wystarczająco głęboko osadzona w zbiorniku pompy. Przy osadzaniu rury wlotowej należy zwrócić uwagę aby nie dotykała dna zbiornika.
- Page 9 Sieć elektryczna zasilająca pompę powinna być wyposażona wyłącznik instalacyjny, nadprądowy, silnikowy np. M611 zabezpieczający silnik przed przeciążeniem. Aby wyłącznik skutecznie zabezpieczał silnik przed przeciążeniem powinien być nastawiony na maks. prąd uzwojenia wynoszący 0,9 A. Pompa może pracować bez takiego zabezpieczenia jednak w przypadku awarii spowodowanej przeciążeniem koszty naprawy ponosi użytkownik.
- Page 10 DANE TECHNICZNE: Wydajność max.CONIBO1 330 l/h, Max.wysokość tłoczenia 4,1 m Moc silnika 80 W Napięcie zasilania 220-240V Częstotliwość prądu 50Hz Moc znamionowa Objętość zbiornika 1,9 L Waga pompy 2,2 kg MOŻLIWE PROBLEMY PRZY EKSPLOATACJI I ICH ROZWIĄZYWANIE: Objaw: Możliwa przyczyna: Rozwiązanie problemu:...
- Page 11 Gawartowa Wola 38, 05-085 KAMPINOS Na podstawie ustawy z dnia 30 sierpnia 2002 r. o systemie zgodności (Dz.U.z 2004 r.Nr.204,poz.2087) deklarujemy z pełną odpowiedzialnością, że pompy z serii CONIBO1 do których niniejsza deklaracja się odnosi, są zgodne z następującymi dyrektywami Parlamentu...
- Page 12 KARTA GWARANCYJNA: Poniższa karta gwarancyjna ważna jest tylko wraz z oryginałem dokumentu zakupu tzn. fakturą lub paragonem. Ponadto musi być potwierdzona przez sprzedawcę podpisem i pieczątką. Karta gwarancyjna bez załączonego oryginalnego dokumentu zakupu jest nieważna. 1. Dla klientów posiadających oryginał dowodu zakupu w postaci paragonu fiskalnego, lub oryginał faktury wystawionej na osobę...
