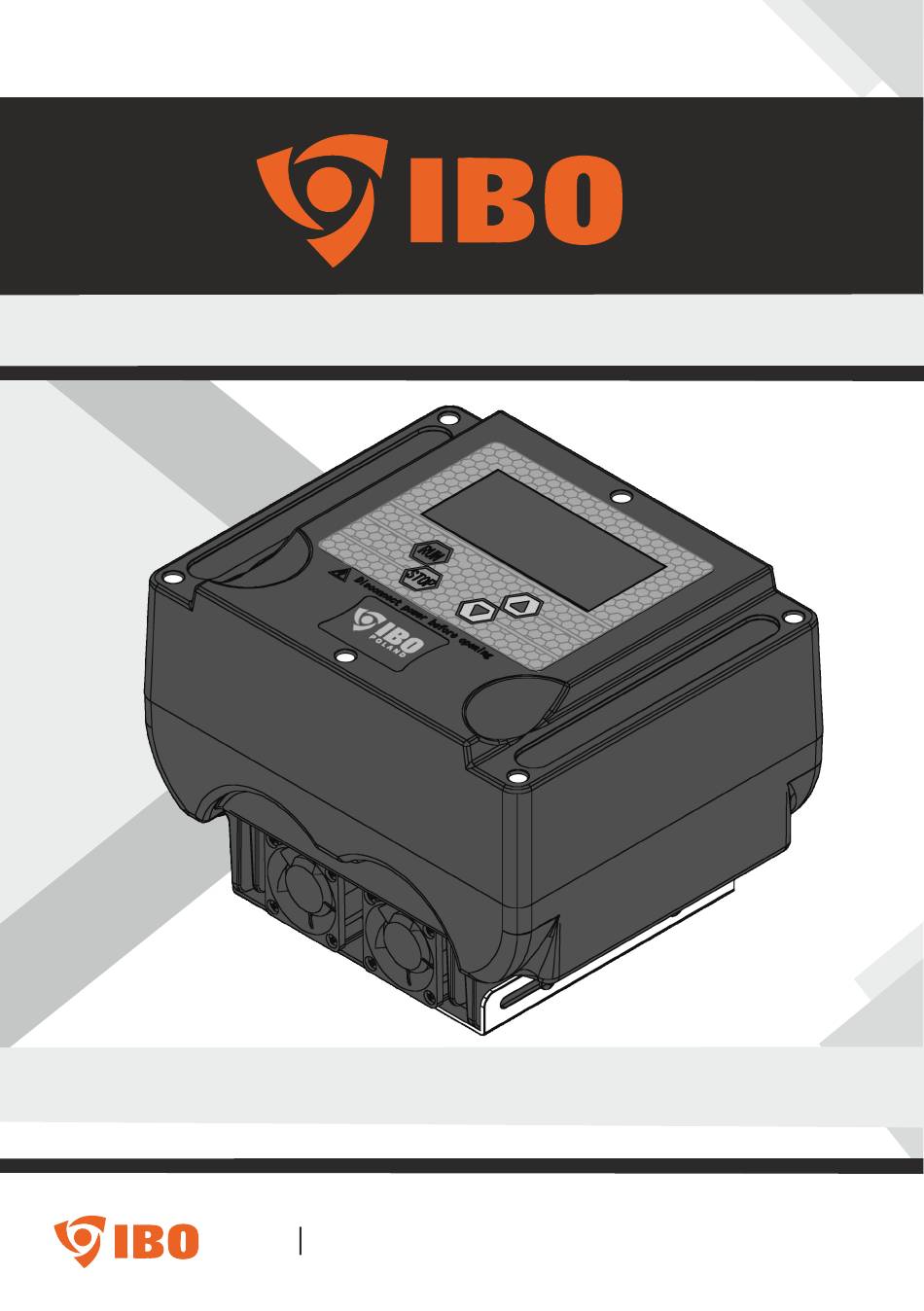

Instrukcja obsługi IVR-10
Urządzenie może być stosowane tylko do współpracy z pompą.
Dziękujemy za zakup naszego urządzenia!
przed przystąpieniem do użytkowania zapoznaj się z instrukcją obsługi.
Ze względów bezpieczeństwa do sterownika pompy dopuszczone są tylko
osoby znające dokładnie instrukcję obsługi.
Advertisement
Related Manuals for IBO IVR-10
Summary of Contents for IBO IVR-10
- Page 1 Instrukcja obsługi IVR-10 Urządzenie może być stosowane tylko do współpracy z pompą. Dziękujemy za zakup naszego urządzenia! przed przystąpieniem do użytkowania zapoznaj się z instrukcją obsługi. Ze względów bezpieczeństwa do sterownika pompy dopuszczone są tylko osoby znające dokładnie instrukcję obsługi.
- Page 2 SPIS TREŚCI / INFORMACJE Informacje................................2 Zasady bezpieczeństwa..........................2-3 Dane techniczne.............................. 4 Instalacja, Sprawdzenie, Obsługa......................4-7 Konserwacja przechowywanie......................8 Deklaracja zgodności........................... 8 Gwarancja................................9 Symbol „ niebezpieczeństwo” stosowany przy uwagach, których nieprzestrzeganie może powodować Symbol „ niebezpieczeństwo” stosowany przy niebezpieczeństwo dla życia lub zdrowia ze strony uwagach,których nieprzestrzeganie może instalacji elektrycznej.
- Page 3 6. Możliwość sterowania pracą kilku pomp zaopatrujących system. Zastosowania IVR-10 może być używany do zwiększania ciśnienia wody w różnych instalacjach takich jak domy mieszkalne, punkty usługowe, przemysł, stacje uzdatniania wody, rolnictwo itp. - Łatwość instalacji i obsługi. Brak konieczności udziału wykwalifikowanego serwisanta w podłączeniu urządzenia - Zaawansowana technologia, sterowanie algorytmem PID, technologia adresowana do kontroli napędu pompy...
- Page 4 ZASADY BEZPIECZEŃSTWA Zasady odnoszące się do bezpieczeństwa - Instaluj na metalowych lub innych niepalnych materiałach. Istnieje ryzyko wystąpienia pożaru. - Używaj z dala od materiałów palnych. Istnieje ryzyko wystąpienia pożaru - Używaj z dala od materiałów wybuchowych. Istnieje ryzyko wystąpienia wybuchu. - Sprawdź...
- Page 5 DANE TECHNICZNE WYMIARY 0,75KW 1,1KW 1,5KW 2,2KW Zasilanie wejściowe Zasilanie jednofazowe lub trójfazowe Napięcie wejściowe 230V lub 400V Dozwolony zakres 160V—260V (230V) lub 300V—450V (400V) napięcia zasilania Częstotliwość prądu 50/60Hz zasilania Napięcie wyjściowe 1~AC 230V lub 3~AC 400V Pompa Sterowane urządzenie Zakres częstotliwości 20~50/60Hz wyjściowej...
- Page 6 INSTALACJA / SPRAWDZENIE Instalacja i sprawdzenie inwertera dla pojedynczej pompy Schemat instalacji pojedynczej pompy Dla poprawnej pracy inwerter musi współpracować ze zbiornikiem przeponowym o pojemności minimum 2L. Zbiornik membranowy powinien być napompowany na 60% wartości ustawionego na sterowniku ciśnienia wody. Przykład: dla ciśnienia ustawionego na sterowniku 4bary, ciśnienie powietrza w zbiorniku membranowym (bez wody) powinno wynosić...
- Page 7 INSTALACJA / SPRAWDZENIE Instrukcja obsługi i działanie Kontrola przed włączeniem zasilania 1. Sprawdź czy zasilanie wejściowe i warunki pokrywają się z danymi na tabliczce znamionowej 2. Sprawdź czy inwerter jest bezpiecznie zainstalowany (trwale zamocowany na nośniku, nośnik wystarczającej wytrzymałości, temperatura i wilgotność otoczenia w dopuszczalnych granicach 3.
- Page 8 INSTALACJA / SPRAWDZENIE Instalacja i podłączenie grupy złożonej z kilku pomp i inwerterów Projektowanie i montaż grupy pomp powinien być przeprowadzony przez fachowców Inwerter IVR10 umożliwia podłączenie ze sobą do 6 szt. zespołów pompa + inwerter. W grupie jeden ze sterowników będzie pełnił...
- Page 9 DEKLARACJA ZGODNOŚCI DEKLARACJA ZGODNOŚCI UE / WE (Moduł A): 1. Inwerter – sterownik pomp IVR-10 2. PHU Dambat, Gawartowa Wola 38, 05-085 KAMPINOS, POLSKA, e-mail: biuro@dambat.pl 3. Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta.
- Page 10 GWARANCJA KARTA GWARANCYJNA: Poniższa karta gwarancyjna ważna jest tylko wraz z oryginałem dokumentu zakupu tzn. fakturą lub paragonem. Ponadto musi być potwierdzona przez sprzedawcę podpisem i pieczątką. Karta gwarancyjna bez załączonego oryginalnego dokumentu zakupu jest nieważna 1. Gwarantem urządzenia jest PHU DAMBAT, adres serwisu 05-870 Błonie, Pass 21, Hala B, Park Hillwood 2.
- Page 11 User manual for IVR-10 IVR-10 Constant Pressure Water Supply Controller This manual provides instructions installation, operating parameters, routine maintenance, fault diagnosis, safety notes etc...
- Page 12 TABLE OF CONTENTS / INFORMATION Introductions................................ 11 Security Considerations..........................12-13 Parameter................................14 Installation, T est,Operating Instructions.................... 14-17 Storage & Safekeeping..........................18 The symbol 'danger' used for notes, w hich non-compliance can cause danger to life or The symbol 'danger' used for remarks health on the part electrical installation.
- Page 13 Thank you for choosing our products. We provide our clients with friendly and competent service. Our intelligent The Pump Controller, model IVR-10 is an easy to use control and protection device for direct connections for submersible pumps, surface pumps, submersible pumps, etc. maintaining a constant, set pressure water support by changing the pump motor speed.
- Page 14 INTRODUCTIONS Rules relating to security - Install on metal or other non-combustible materials. There is a risk of fire. - Use away from flammable materials. There is a risk of fire - Use away from explosives. There is a risk of explosion. - Check if the grounding is correct and effective.
- Page 15 PARAMETER Shape,Size,Parameter 0,75KW 1,1KW 1,5KW 4,0KW 5,5KW 2,2KW 7,5KW TYPE Input power three-phase AC power supply Single-phase AC power supply or three-phase AC power supply 110VAC or 220VAC or 380VAC 380V Input voltage Allowed voltage 80V—140V (110V) or 160V—260V (230V) or 300V—450V (400V) fluctuation Input frequency 50/60Hz...
- Page 16 INSTALLATION Installation and test Single Pump installation diagram Tap water Pressurization installation mode Self-priming pump Water supply installation mode Submersible pump Water supply installation mode For proper operation, the inverter must work with a diaphragm tank with a minimum capacity of 2L. Membrane tank it should be inflated to 60% of the water pressure set on the controller.
- Page 17 INSTALLATION Operating instructions and operation Check before turning on the power 1. Check that the input power supply and conditions match the data on the rating plate 2. Check that the inverter is securely installed (permanently attached to the support, support of sufficient strength, ambient temperature and humidity within acceptable limits 3.
- Page 18 INSTALLATION / CONNECTION Installation and connection of a group consisting of several pumps and inverters Design and assembly of a pump group should be carried out by professionals. The IVR10 inverter allows you to connect up to 6 pump + inverter units together. In the group, one of the controllers will perform the functions of the main controller by means of which the user will program the group, and the other will perform only functions service to the main inverter.
- Page 19 DECLARATION OF CONFORMITY 1. Inverter - IVR-10 pump controller 2. PHU Dambat, Gawartowa Wola 38, 05-085 KAMPINOS, POLAND, e-mail: biuro@dambat.pl 3. This declaration of conformity is issued under the sole responsibility of the manufacturer.
