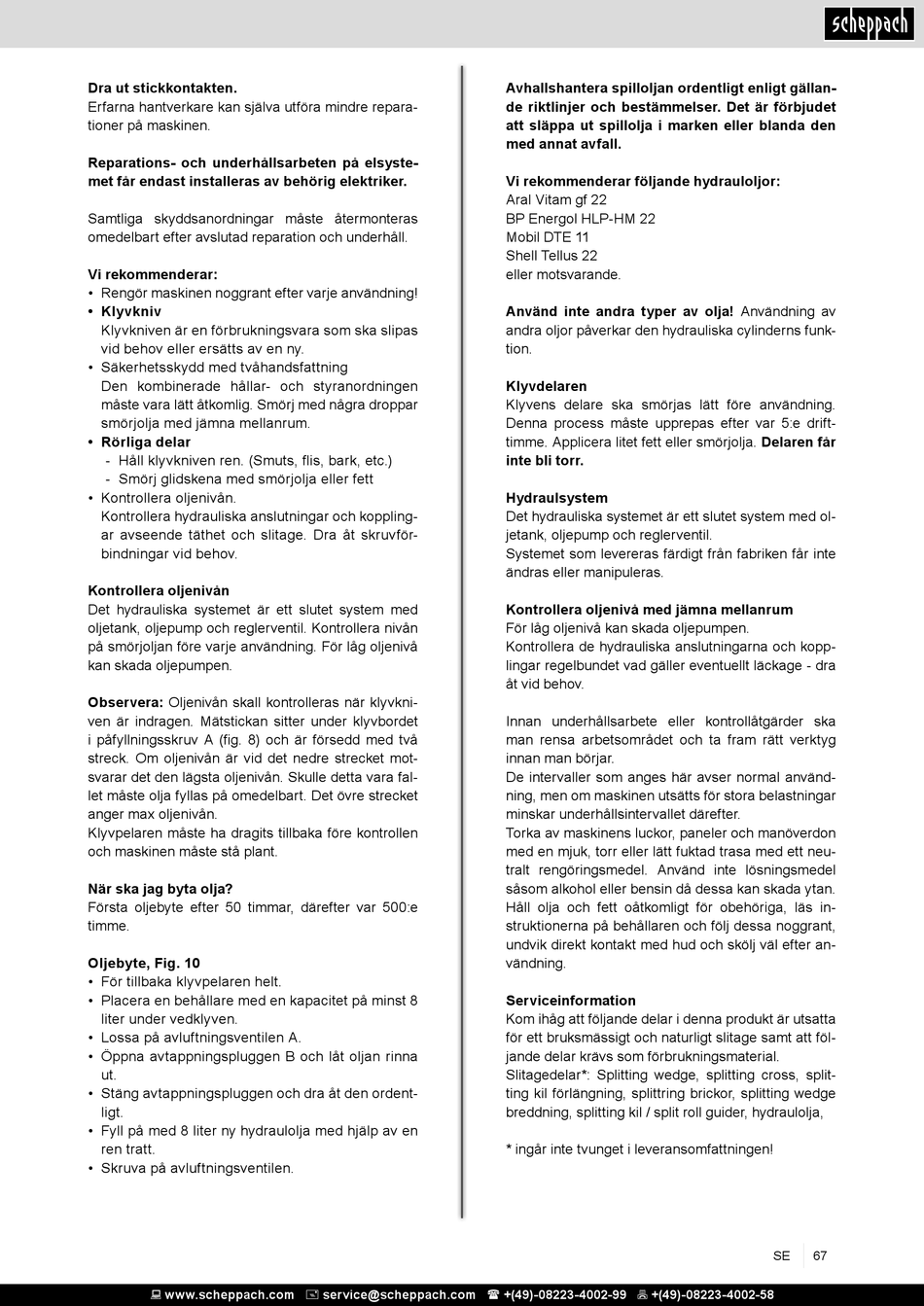

Service Information - Scheppach HL1200 Translation From The Original Instruction Manual

Dra ut stickkontakten.
Erfarna hantverkare kan själva utföra mindre repara-
tioner på maskinen.
Reparations- och underhållsarbeten på elsyste-
met får endast installeras av behörig elektriker.
Samtliga skyddsanordningar måste återmonteras
omedelbart efter avslutad reparation och underhåll.
Vi rekommenderar:
• Rengör maskinen noggrant efter varje användning!
• Klyvkniv
Klyvkniven är en förbrukningsvara som ska slipas
vid behov eller ersätts av en ny.
• Säkerhetsskydd med tvåhandsfattning
Den kombinerade hållar- och styranordningen
måste vara lätt åtkomlig. Smörj med några droppar
smörjolja med jämna mellanrum.
• Rörliga delar
- Håll klyvkniven ren. (Smuts, flis, bark, etc.)
- Smörj glidskena med smörjolja eller fett
• Kontrollera oljenivån.
Kontrollera hydrauliska anslutningar och koppling-
ar avseende täthet och slitage. Dra åt skruvför-
bindningar vid behov.
Kontrollera oljenivån
Det hydrauliska systemet är ett slutet system med
oljetank, oljepump och reglerventil. Kontrollera nivån
på smörjoljan före varje användning. För låg oljenivå
kan skada oljepumpen.
Observera: Oljenivån skall kontrolleras när klyvkni-
ven är indragen. Mätstickan sitter under klyvbordet
i påfyllningsskruv A (fig. 8) och är försedd med två
streck. Om oljenivån är vid det nedre strecket mot-
svarar det den lägsta oljenivån. Skulle detta vara fal-
let måste olja fyllas på omedelbart. Det övre strecket
anger max oljenivån.
Klyvpelaren måste ha dragits tillbaka före kontrollen
och maskinen måste stå plant.
När ska jag byta olja?
Första oljebyte efter 50 timmar, därefter var 500:e
timme.
Oljebyte, Fig. 10
• För tillbaka klyvpelaren helt.
• Placera en behållare med en kapacitet på minst 8
liter under vedklyven.
• Lossa på avluftningsventilen A.
• Öppna avtappningspluggen B och låt oljan rinna
ut.
• Stäng avtappningspluggen och dra åt den ordent-
ligt.
• Fyll på med 8 liter ny hydraulolja med hjälp av en
ren tratt.
• Skruva på avluftningsventilen.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Avhallshantera spilloljan ordentligt enligt gällan-
de riktlinjer och bestämmelser. Det är förbjudet
att släppa ut spillolja i marken eller blanda den
med annat avfall.
Vi rekommenderar följande hydrauloljor:
Aral Vitam gf 22
BP Energol HLP-HM 22
Mobil DTE 11
Shell Tellus 22
eller motsvarande.
Använd inte andra typer av olja! Användning av
andra oljor påverkar den hydrauliska cylinderns funk-
tion.
Klyvdelaren
Klyvens delare ska smörjas lätt före användning.
Denna process måste upprepas efter var 5:e drift-
timme. Applicera litet fett eller smörjolja. Delaren får
inte bli torr.
Hydraulsystem
Det hydrauliska systemet är ett slutet system med ol-
jetank, oljepump och reglerventil.
Systemet som levereras färdigt från fabriken får inte
ändras eller manipuleras.
Kontrollera oljenivå med jämna mellanrum
För låg oljenivå kan skada oljepumpen.
Kontrollera de hydrauliska anslutningarna och kopp-
lingar regelbundet vad gäller eventuellt läckage - dra
åt vid behov.
Innan underhållsarbete eller kontrollåtgärder ska
man rensa arbetsområdet och ta fram rätt verktyg
innan man börjar.
De intervaller som anges här avser normal använd-
ning, men om maskinen utsätts för stora belastningar
minskar underhållsintervallet därefter.
Torka av maskinens luckor, paneler och manöverdon
med en mjuk, torr eller lätt fuktad trasa med ett neu-
tralt rengöringsmedel. Använd inte lösningsmedel
såsom alkohol eller bensin då dessa kan skada ytan.
Håll olja och fett oåtkomligt för obehöriga, läs in-
struktionerna på behållaren och följ dessa noggrant,
undvik direkt kontakt med hud och skölj väl efter an-
vändning.
Serviceinformation
Kom ihåg att följande delar i denna produkt är utsatta
för ett bruksmässigt och naturligt slitage samt att föl-
jande delar krävs som förbrukningsmaterial.
Slitagedelar*: Splitting wedge, splitting cross, split-
ting kil förlängning, splittring brickor, splitting wedge
breddning, splitting kil / split roll guider, hydraulolja,
* ingår inte tvunget i leveransomfattningen!
SE 67
