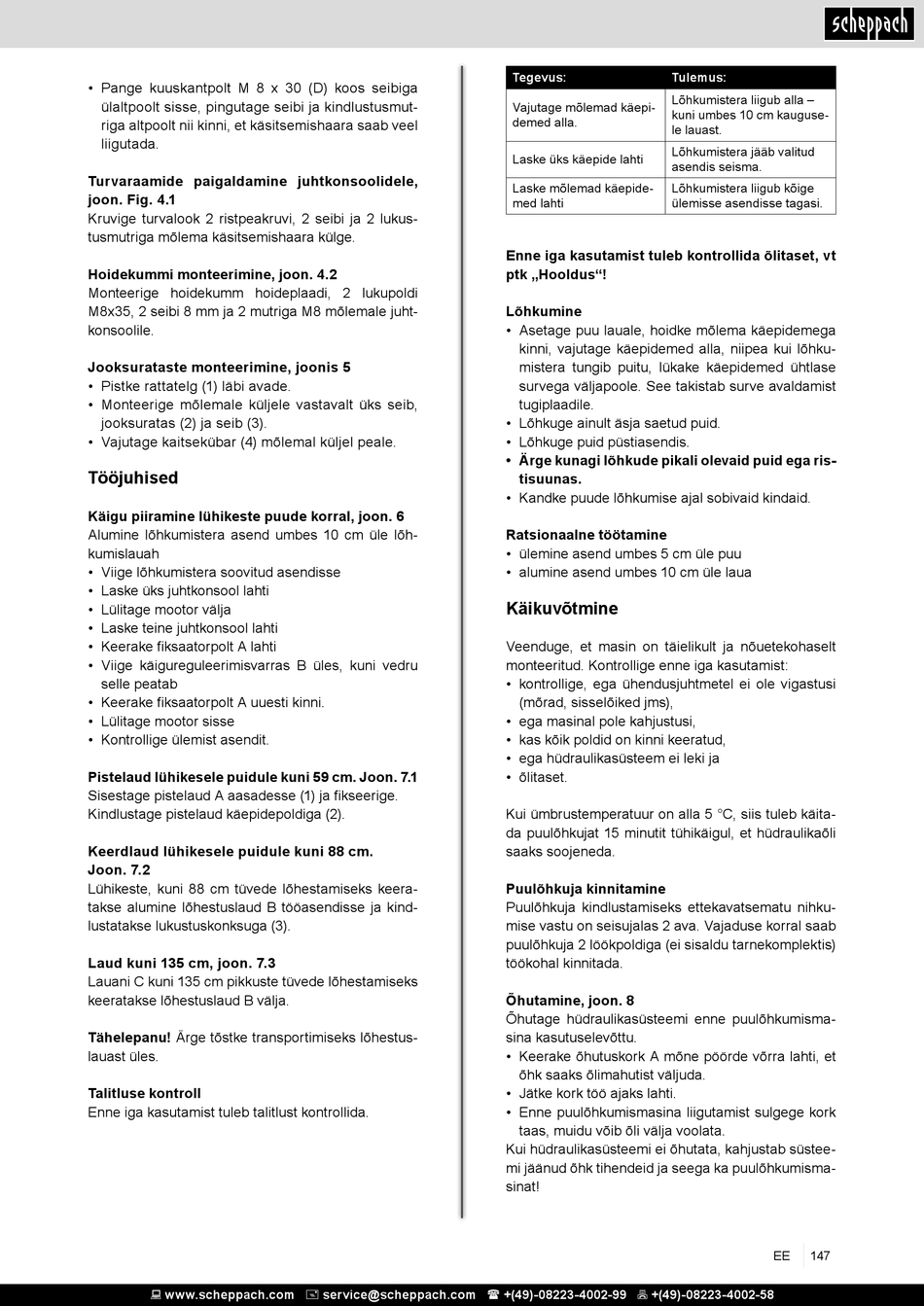

• Pange kuuskantpolt M 8 x 30 (D) koos seibiga
ülaltpoolt sisse, pingutage seibi ja kindlustusmut-
riga altpoolt nii kinni, et käsitsemishaara saab veel
liigutada.
Turvaraamide paigaldamine juhtkonsoolidele,
joon. Fig. 4.1
Kruvige turvalook 2 ristpeakruvi, 2 seibi ja 2 lukus-
tusmutriga mõlema käsitsemishaara külge.
Hoidekummi monteerimine, joon. 4.2
Monteerige hoidekumm hoideplaadi, 2 lukupoldi
M8x35, 2 seibi 8 mm ja 2 mutriga M8 mõlemale juht-
konsoolile.
Jooksurataste monteerimine, joonis 5
• Pistke rattatelg (1) läbi avade.
• Monteerige mõlemale küljele vastavalt üks seib,
jooksuratas (2) ja seib (3).
• Vajutage kaitsekübar (4) mõlemal küljel peale.
Tööjuhised
Käigu piiramine lühikeste puude korral, joon. 6
Alumine lõhkumistera asend umbes 10 cm üle lõh-
kumislauah
• Viige lõhkumistera soovitud asendisse
• Laske üks juhtkonsool lahti
• Lülitage mootor välja
• Laske teine juhtkonsool lahti
• Keerake fiksaatorpolt A lahti
• Viige käigureguleerimisvarras B üles, kuni vedru
selle peatab
• Keerake fiksaatorpolt A uuesti kinni.
• Lülitage mootor sisse
• Kontrollige ülemist asendit.
Pistelaud lühikesele puidule kuni 59 cm. Joon. 7.1
Sisestage pistelaud A aasadesse (1) ja fikseerige.
Kindlustage pistelaud käepidepoldiga (2).
Keerdlaud lühikesele puidule kuni 88 cm.
Joon. 7.2
Lühikeste, kuni 88 cm tüvede lõhestamiseks keera-
takse alumine lõhestuslaud B tööasendisse ja kind-
lustatakse lukustuskonksuga (3).
Laud kuni 135 cm, joon. 7.3
Lauani C kuni 135 cm pikkuste tüvede lõhestamiseks
keeratakse lõhestuslaud B välja.
Tähelepanu! Ärge tõstke transportimiseks lõhestus-
lauast üles.
Talitluse kontroll
Enne iga kasutamist tuleb talitlust kontrollida.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Tegevus: Tulemus:
Lõhkumistera liigub alla –
Vajutage mõlemad käepi-
kuni umbes 10 cm kauguse-
demed alla.
le lauast.
Lõhkumistera jääb valitud
Laske üks käepide lahti
asendis seisma.
Laske mõlemad käepide- Lõhkumistera liigub kõige
med lahti ülemisse asendisse tagasi.
Enne iga kasutamist tuleb kontrollida õlitaset, vt
ptk „Hooldus"!
Lõhkumine
• Asetage puu lauale, hoidke mõlema käepidemega
kinni, vajutage käepidemed alla, niipea kui lõhku-
mistera tungib puitu, lükake käepidemed ühtlase
survega väljapoole. See takistab surve avaldamist
tugiplaadile.
• Lõhkuge ainult äsja saetud puid.
• Lõhkuge puid püstiasendis.
• Ärge kunagi lõhkude pikali olevaid puid ega ris-
tisuunas.
• Kandke puude lõhkumise ajal sobivaid kindaid.
Ratsionaalne töötamine
• ülemine asend umbes 5 cm üle puu
• alumine asend umbes 10 cm üle laua
Käikuvõtmine
Veenduge, et masin on täielikult ja nõuetekohaselt
monteeritud. Kontrollige enne iga kasutamist:
• kontrollige, ega ühendusjuhtmetel ei ole vigastusi
(mõrad, sisselõiked jms),
• ega masinal pole kahjustusi,
• kas kõik poldid on kinni keeratud,
• ega hüdraulikasüsteem ei leki ja
• õlitaset.
Kui ümbrustemperatuur on alla 5 °C, siis tuleb käita-
da puulõhkujat 15 minutit tühikäigul, et hüdraulikaõli
saaks soojeneda.
Puulõhkuja kinnitamine
Puulõhkuja kindlustamiseks ettekavatsematu nihku-
mise vastu on seisujalas 2 ava. Vajaduse korral saab
puulõhkuja 2 löökpoldiga (ei sisaldu tarnekomplektis)
töökohal kinnitada.
Õhutamine, joon. 8
Õhutage hüdraulikasüsteemi enne puulõhkumisma-
sina kasutuselevõttu.
• Keerake õhutuskork A mõne pöörde võrra lahti, et
õhk saaks õlimahutist väljuda.
• Jätke kork töö ajaks lahti.
• Enne puulõhkumismasina liigutamist sulgege kork
taas, muidu võib õli välja voolata.
Kui hüdraulikasüsteemi ei õhutata, kahjustab süstee-
mi jäänud õhk tihendeid ja seega ka puulõhkumisma-
sinat!
