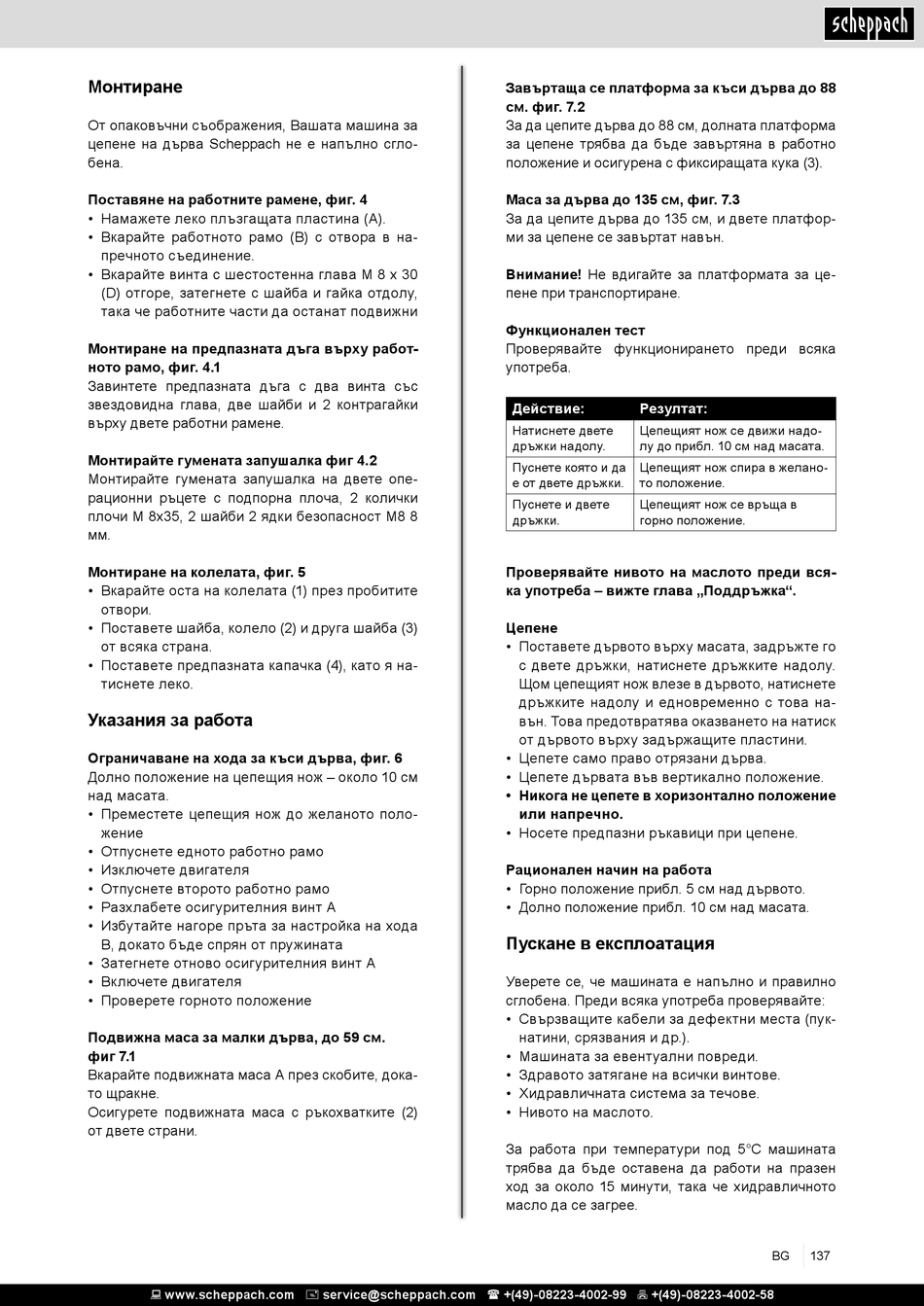

Указания За Работа; Пускане В Експлоатация - Scheppach HL1200 Translation From The Original Instruction Manual

Монтиране
От опаковъчни съображения, Вашата машина за
цепене на дърва Scheppach не е напълно сгло-
бена.
Поставяне на работните рамене, фиг. 4
• Намажете леко плъзгащата пластина (A).
• Вкарайте работното рамо (B) с отвора в на-
пречното съединение.
• Вкарайте винта с шестостенна глава M 8 x 30
(D) отгоре, затегнете с шайба и гайка отдолу,
така че работните части да останат подвижни
Монтиране на предпазната дъга върху работ-
ното рамо, фиг. 4.1
Завинтете предпазната дъга с два винта със
звездовидна глава, две шайби и 2 контрагайки
върху двете работни рамене.
Монтирайте гумената запушалка фиг 4.2
Монтирайте гумената запушалка на двете опе-
рационни ръцете с подпорна плоча, 2 колички
плочи M 8x35, 2 шайби 2 ядки безопасност M8 8
мм.
Монтиране на колелата, фиг. 5
• Вкарайте оста на колелата (1) през пробитите
отвори.
• Поставете шайба, колело (2) и друга шайба (3)
от всяка страна.
• Поставете предпазната капачка (4), като я на-
тиснете леко.
Указания за работа
Ограничаване на хода за къси дърва, фиг. 6
Долно положение на цепещия нож – около 10 см
над масата.
• Преместете цепещия нож до желаното поло-
жение
• Отпуснете едното работно рамо
• Изключете двигателя
• Отпуснете второто работно рамо
• Разхлабете осигурителния винт A
• Избутайте нагоре пръта за настройка на хода
B, докато бъде спрян от пружината
• Затегнете отново осигурителния винт A
• Включете двигателя
• Проверете горното положение
Подвижна маса за малки дърва, до 59 см.
фиг 7.1
Вкарайте подвижната маса A през скобите, дока-
то щракне.
Осигурете подвижната маса с ръкохватките (2)
от двете страни.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Завъртаща се платформа за къси дърва до 88
см. фиг. 7.2
За да цепите дърва до 88 см, долната платформа
за цепене трябва да бъде завъртяна в работно
положение и осигурена с фиксиращата кука (3).
Маса за дърва до 135 см, фиг. 7.3
За да цепите дърва до 135 см, и двете платфор-
ми за цепене се завъртат навън.
Внимание! Не вдигайте за платформата за це-
пене при транспортиране.
Функционален тест
Проверявайте функционирането преди всяка
употреба.
Действие: Резултат:
Натиснете двете Цепещият нож се движи надо-
дръжки надолу. лу до прибл. 10 см над масата.
Пуснете която и да Цепещият нож спира в желано-
е от двете дръжки. то положение.
Пуснете и двете Цепещият нож се връща в
дръжки. горно положение.
Проверявайте нивото на маслото преди вся-
ка употреба – вижте глава „Поддръжка".
Цепене
• Поставете дървото върху масата, задръжте го
с двете дръжки, натиснете дръжките надолу.
Щом цепещият нож влезе в дървото, натиснете
дръжките надолу и едновременно с това на-
вън. Това предотвратява оказването на натиск
от дървото върху задържащите пластини.
• Цепете само право отрязани дърва.
• Цепете дървата във вертикално положение.
• Никога не цепете в хоризонтално положение
или напречно.
• Носете предпазни ръкавици при цепене.
Рационален начин на работа
• Горно положение прибл. 5 см над дървото.
• Долно положение прибл. 10 см над масата.
Пускане в експлоатация
Уверете се, че машината е напълно и правилно
сглобена. Преди всяка употреба проверявайте:
• Свързващите кабели за дефектни места (пук-
натини, срязвания и др.).
• Машината за евентуални повреди.
• Здравото затягане на всички винтове.
• Хидравличната система за течове.
• Нивото на маслото.
За работа при температури под 5°C машината
трябва да бъде оставена да работи на празен
ход за около 15 минути, така че хидравличното
масло да се загрее.
BG 137
