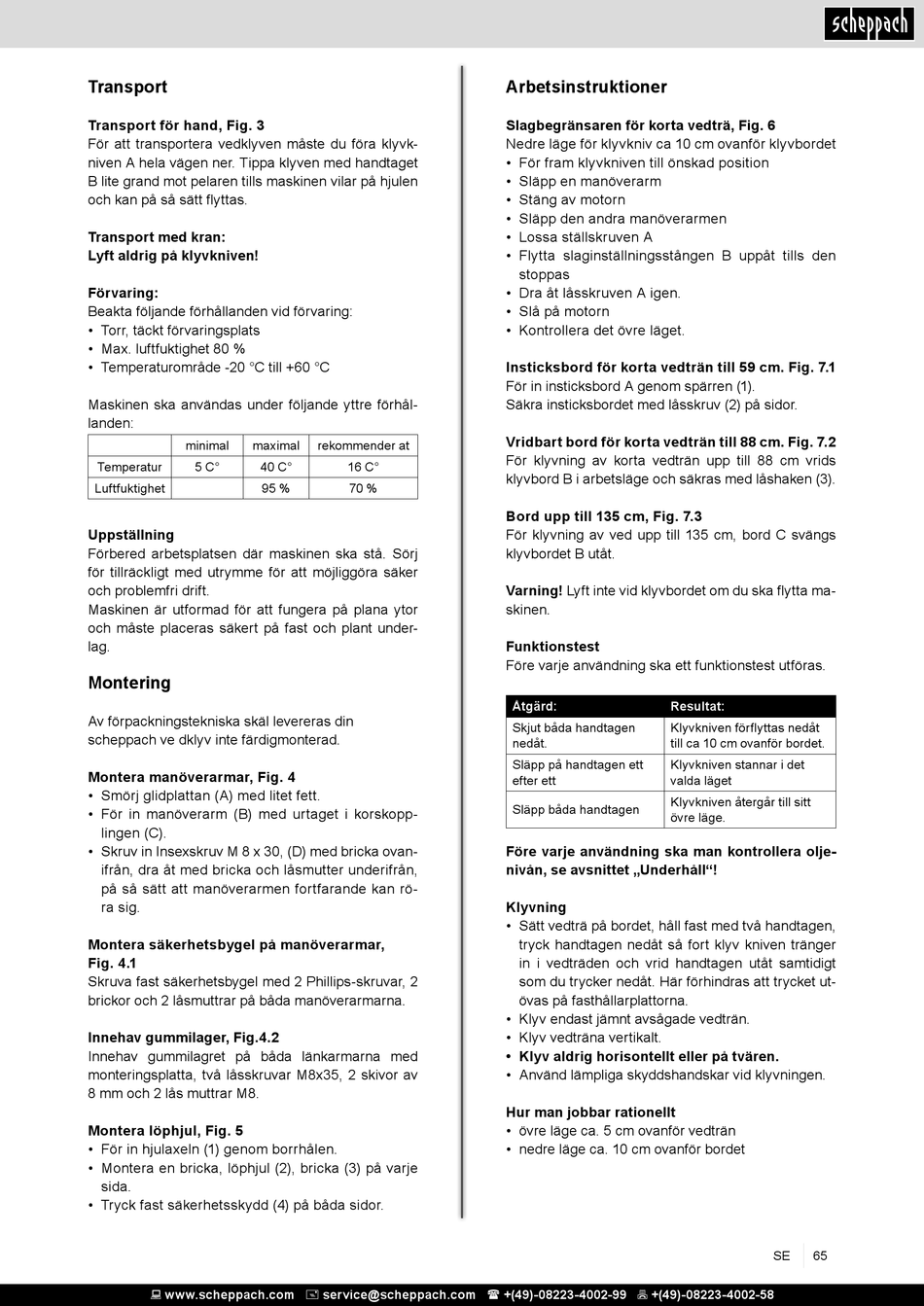

Transport
Transport för hand, Fig. 3
För att transportera vedklyven måste du föra klyvk-
niven A hela vägen ner. Tippa klyven med handtaget
B lite grand mot pelaren tills maskinen vilar på hjulen
och kan på så sätt flyttas.
Transport med kran:
Lyft aldrig på klyvkniven!
Förvaring:
Beakta följande förhållanden vid förvaring:
• Torr, täckt förvaringsplats
• Max. luftfuktighet 80 %
• Temperaturområde -20 °C till +60 °C
Maskinen ska användas under följande yttre förhål-
landen:
minimal maximal
Temperatur 5 C° 40 C°
Luftfuktighet 95 %
Uppställning
Förbered arbetsplatsen där maskinen ska stå. Sörj
för tillräckligt med utrymme för att möjliggöra säker
och problemfri drift.
Maskinen är utformad för att fungera på plana ytor
och måste placeras säkert på fast och plant under-
lag.
Montering
Av förpackningstekniska skäl levereras din
scheppach ve dklyv inte färdigmonterad.
Montera manöverarmar, Fig. 4
• Smörj glidplattan (A) med litet fett.
• För in manöverarm (B) med urtaget i korskopp-
lingen (C).
• Skruv in Insexskruv M 8 x 30, (D) med bricka ovan-
ifrån, dra åt med bricka och låsmutter underifrån,
på så sätt att manöverarmen fortfarande kan rö-
ra sig.
Montera säkerhetsbygel på manöverarmar,
Fig. 4.1
Skruva fast säkerhetsbygel med 2 Phillips-skruvar, 2
brickor och 2 låsmuttrar på båda manöverarmarna.
Innehav gummilager, Fig.4.2
Innehav gummilagret på båda länkarmarna med
monteringsplatta, två låsskruvar M8x35, 2 skivor av
8 mm och 2 lås muttrar M8.
Montera löphjul, Fig. 5
• För in hjulaxeln (1) genom borrhålen.
• Montera en bricka, löphjul (2), bricka (3) på varje
sida.
• Tryck fast säkerhetsskydd (4) på båda sidor.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
rekommender at
16 C°
70 %
Arbetsinstruktioner
Slagbegränsaren för korta vedträ, Fig. 6
Nedre läge för klyvkniv ca 10 cm ovanför klyvbordet
• För fram klyvkniven till önskad position
• Släpp en manöverarm
• Stäng av motorn
• Släpp den andra manöverarmen
• Lossa ställskruven A
• Flytta slaginställningsstången B uppåt tills den
stoppas
• Dra åt låsskruven A igen.
• Slå på motorn
• Kontrollera det övre läget.
Insticksbord för korta vedträn till 59 cm. Fig. 7.1
För in insticksbord A genom spärren (1).
Säkra insticksbordet med låsskruv (2) på sidor.
Vridbart bord för korta vedträn till 88 cm. Fig. 7.2
För klyvning av korta vedträn upp till 88 cm vrids
klyvbord B i arbetsläge och säkras med låshaken (3).
Bord upp till 135 cm, Fig. 7.3
För klyvning av ved upp till 135 cm, bord C svängs
klyvbordet B utåt.
Varning! Lyft inte vid klyvbordet om du ska flytta ma-
skinen.
Funktionstest
Före varje användning ska ett funktionstest utföras.
Åtgärd: Resultat:
Skjut båda handtagen Klyvkniven förflyttas nedåt
nedåt. till ca 10 cm ovanför bordet.
Släpp på handtagen ett Klyvkniven stannar i det
efter ett valda läget
Klyvkniven återgår till sitt
Släpp båda handtagen
övre läge.
Före varje användning ska man kontrollera olje-
nivån, se avsnittet „Underhåll"!
Klyvning
• Sätt vedträ på bordet, håll fast med två handtagen,
tryck handtagen nedåt så fort klyv kniven tränger
in i vedträden och vrid handtagen utåt samtidigt
som du trycker nedåt. Här förhindras att trycket ut-
övas på fasthållarplattorna.
• Klyv endast jämnt avsågade vedträn.
• Klyv vedträna vertikalt.
• Klyv aldrig horisontellt eller på tvären.
• Använd lämpliga skyddshandskar vid klyvningen.
Hur man jobbar rationellt
• övre läge ca. 5 cm ovanför vedträn
• nedre läge ca. 10 cm ovanför bordet
