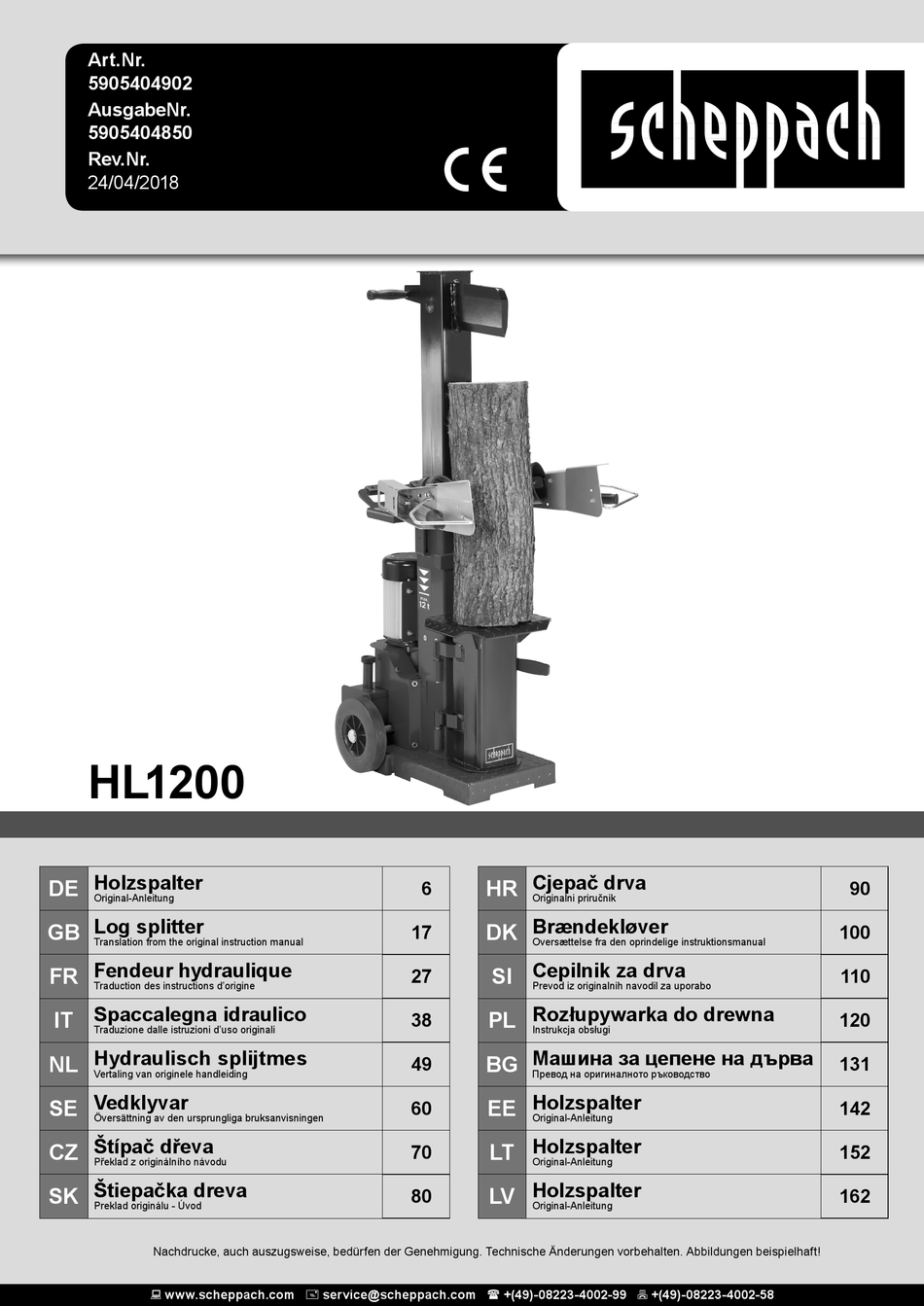

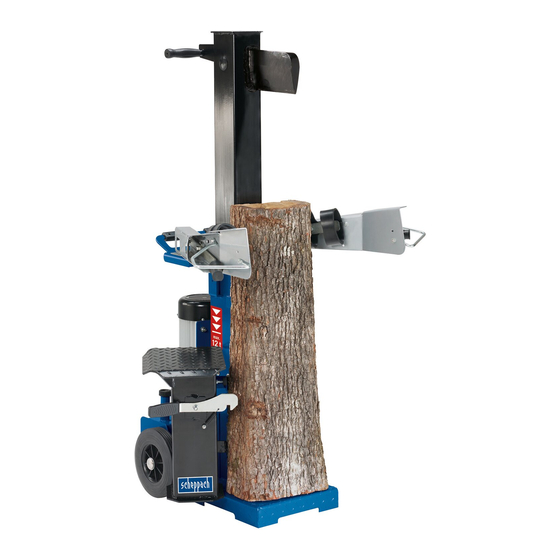

HL1200
Holzspalter
DE
Original-Anleitung
Log splitter
GB
Translation from the original instruction manual
Fendeur hydraulique
FR
Traduction des instructions d'origine
Spaccalegna idraulico
IT
Traduzione dalle istruzioni d'uso originali
Hydraulisch splijtmes
NL
Vertaling van originele handleiding
Vedklyvar
SE
Översättning av den ursprungliga bruksanvisningen
Štípač dřeva
CZ
Překlad z originálního návodu
Štiepačka dreva
SK
Preklad originálu - Úvod
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58
Cjepač drva
HR
6
Originalni priručnik
Brændekløver
DK
17
Oversættelse fra den oprindelige instruktionsmanual
Cepilnik za drva
SI
27
Prevod iz originalnih navodil za uporabo
Rozłupywarka do drewna
PL
38
Instrukcja obsługi
Машина за цепене на дърва
BG
49
Превод на оригиналното ръководство
Holzspalter
EE
60
Original-Anleitung
Holzspalter
LT
70
Original-Anleitung
Holzspalter
LV
80
Original-Anleitung
90
100
110
120
131
142
152
162
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Scheppach HL1200
Summary of Contents for Scheppach HL1200
- Page 1 Översättning av den ursprungliga bruksanvisningen Original-Anleitung Štípač dřeva Holzspalter Překlad z originálního návodu Original-Anleitung Štiepačka dreva Holzspalter Preklad originálu - Úvod Original-Anleitung Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 2 Fig. 2 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 3 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 4 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 5 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 6: Allgemeine Hinweise
Ih res Landes sind die für den Betrieb von Ölmenge l Holzbearbeitungs maschinen allgemein anerkannten 12 – 40 Holzbreite min./max. cm technischen Regeln zu beachten. Gewicht kg Antrieb 400/50 Motor V/Hz Aufnahmeleistung P1 kW Abgabeleistung P2 kW www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 7: Allgemeine Sicherheitshinweise
8. Schnitt- oder Quetschgefährdung der Hände: niemals gefährliche Bereiche berühren, während Maschine darf nur von einer Person bedient sich der Keil bewegt. werden! 9. Warnung: immer auf die Bewegungen des Stammschiebers achten. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 8 • Überschätzen Sie sich nicht. Sorgen Sie für ei- zugelassen Verlängerungskabels verringert das nen sicheren Stand, und halten Sie jederzeit das Risiko eines elektrischen Schlages. Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 9 • Der Gebrauch von Elektrowerkzeugen für andere Druck die Maschine beschädigen. Die Maschi- als die vorgesehenen Anwendungen kann zu ge- ne anhalten und nach 90°-Drehung des Stam- fährlichen Situationen führen. mes nochmals versuchen den Stamm zu spalten. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 10: Bestimmungsgemäße Verwendung
Schäden aus. ausrutschen und fallen können, Ihre Hände beim Be- • Die Maschine darf nur mit Originalzubehör und nutzen der Maschine ausrutschen oder Feuergefahr Original-Werkzeugen des Herstellers genutzt wer- entsteht. den. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 11: Montage
Stecktisch für Kurzholz bis 59 cm. Fig. 7.1 minimal maximal empfohlen Stecktisch A durch die Laschen (1) einführen und Temperatur 5 C° 40 C° 16 C° einrasten. Feuchtigkeit 95 % 70 % Stecktisch mit Knebelschraube (2) sichern. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 12: Elektrischer Anschluss
Wenn die Umgebungstemperatur weniger als 5°C An elektrischen Anschlussleitungen entstehen oft beträgt, sollte der Spalter 15 Minuten im Leerlauf be- Isola ti ons schäden. trieben werden, damit sich das Hydrauliköl erwärmen kann. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 13: Wartung Und Reparatur
• Füllen Sie 8 l neues Hydrauliköl mit Hilfe eines sau- der Maschine selbst durchführen. beren Trichters wieder ein. • Schrauben Sie die Entlüftungskappe wieder auf. Reparatur- und Wartungsarbeiten an der elektri- schen Anlage nur von Elektro-Fachkräften aus- führen lassen. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 14 Schilder beschädigt oder abhanden gekommen sind oder zu Teilen gehören, die ausgetauscht wurden, müssen sie durch neue, beim Hersteller anzufordernde Originalschilder er- setzt und an der vorgeschriebenen Stelle angebracht werden. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 15: Entsorgung Und Wiederverwertung
Das Gerät und dessen Zubehör bestehen aus ver- schiedenen Materialien, wie z.B. Metall und Kunst- stoffe. Führen Sie defekte Bauteile der Sondermül- lentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 16: Fehlerbehebung
Fehlerbehebung Bei Störungen, die hier nicht genannt werden, wenden Sie sich an den Kundendienst der Firma scheppach. Störung Mögliche Ursachen Lösung Gefahrenstufe Die hydraulische Pumpe Spannung fehlt Prüfen, ob die Leitungen Gefahr eines Stromschlags springt nicht an Stromversorgung haben Dieser Arbeitsgang muss von einem Wartungselektriker durchgeführt werden. -
Page 17: General Notes
Return speed cm/s working machines. Oil quantity litres Log width min./max. 12 – 40 Weight kg Drive 400/50 Motor V/Hz Input P1 kW Output P2 kW S 6/40 % / IP 54 Operating mode www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 18: General Safety Notes
High-voltage, danger to life! 12. Warning: The voltage must be the same as the voltage specified on the rating plate. The machine must only be operated by one person! www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 19 An electric tool that no longer can be manufacturer of the medical implant prior to operat- switched on or off is dangerous and must be re- ing the electric tool. paired. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 20 1. The machine must never be operated by more perienced operator and should initially work with than one operator. it under supervision. 16. Before starting work check the following: • Do all the functions of the tool function cor- rectly? www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 21: Authorized Use
Logs may only be split along the Transport by crane: direction of the fiber. Log dimensions are: Log lengths 59 cm/88 cm/135 cm Never lift the machine on the splitting knife! ø min./max. 18 – 40 cm www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 22: Putting Into Operation
Assembly Attention! Do not lift at the splitting platform for transportation. For reasons of packing, your Scheppach log splitter is not completely assembled. Functional test Test the function before every use. Fitting the operating arms, Fig. 4 •... -
Page 23: Electrical Connection
H 07 RN. The type designation must be printed on the con- Always pull power plug!! necting cable by regulation. Skilled craftsmen can execute smaller repairs on the machine themselves. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 24 Before use, check the intactness and perfect func- tion of the safety devices. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 25: Disposal And Recycling
• Empty the oil tank, fill the oil in a tight bin and bring it to a specialized public collection facility following your country’s regulations. • Take all other machine parts to a scrap collection facility following your country’s regulations. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 26: Troubleshooting
(pull the plug, if necessary). Attach a board to the machine explaining the reason for being out of order: “Ma- chine out of order due to servicing work: Unauthorized people must not come close to the machine or switch it on.” www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 27: Remarques Générales
Quantité d’huile l niques connues et reconnues s’appliquant au travail 12 – 40 Largeur du bois /max. cm du bois en général. Poids kg Entrainement 400/50 Moteur V/Hz www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 28: Consignes Générales De Sécurité
9. Avertissement: faites toujours attention aux mou- vements du poussoir du tronc. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 29 Un outil utilisez exclusivement des câbles de rallonge éga- ou une clé laissée dans une pièce de l’appareil en lement homologués pour l’utilisation extérieure. rotation peut entraîner des blessures. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 30 Dans ce cas, il faut retirer le bois pour ne pas endommager le fendeur de bois. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 31: Utilisation Conforme
à tous les dommages qui en résulteraient. • La machine ne doit être utilisé qu’avec les outils et accessoires d’origine fournis par le fabricant. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 32: Montage
Introduire la table A par les pattes (1) et enclencher. mini maxi recommandé Fixer la table avec la vis à clé (2). Température 5 C° 40 C° 16 C° Humidité 95 % 70 % www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 33: Mise En Service De La Machine
(fissures, coupures etc.), dant que vous effectuez ce contrôle. • les éventuelles détériorations de la machine, • si toutes les vis sont solidement serrées, • les fuites du système hydraulique • le niveau d’huile www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 34: Entretien Et Maintenance
La colonne de fendage doit être rentrée avant le tricité locale, que le point de raccordement avec contrôle. La machine doit être à plat. lequel vous voulez exploiter le produit, répond à l’une des deux exigences a) ou b). www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 35: Règles De Sécurité
Il est strictement interdit de retirer les dispositifs subir des contraintes supérieures, ces intervalles de sécurité ou de les modifier. devront être raccourcis en conséquence. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 36: Mise Au Rebut Et Recyclage
• Remettre toutes les autres pièces de la machine à un centre de collecte en respectant les directives en vigueur dans le pays. Veiller à ce que chaque pièce soit éliminée dans le respect des directives en vigueur dans le pays. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 37: Dépannage
Dépannage Pour des pannes non mentionnées ici, consulter le service après-vente de la société scheppach. Panne Causes possibles Solution Niveau de danger La pompe hydraulique ne Aucune tension appliquée Vérifier si les câbles et Danger de choc électrique fonctionne pas conducteurs sont sous Cette opération doit être... -
Page 38: Indicazioni Generali
12,0 Potenza t 55,0 Corsa cilindrica cm Velocità di incidenza cm/s 18,0 Velocità di ritorno cm/s Quantità dell’olio l Larghezza del legno min./ 12 – 40 max. cm Peso Kg www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 39: Indicazioni Generali Di Sicurezza
è in movimen- 10. Avvertimento: non togliere mai con le mani un tronco che si sia incastrato nel cuneo. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 40 L’impiego di tali di- nominale di intervento non superiore a 30 mA. spositivi diminuisce i rischi a causa della polvere. Fatevi consigliare dal vostro elettricista di fidu- cia. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 41 Non mettete le mani nella zona della fessura. teriali infiammabili. 12. Non aprire mai il quadro di comando o la copertu- ra del motore. Se necessario mettersi in contatto con un elettricista qualificato. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 42 16 merciali, artigianali o industriali, o in attivita equi- Ampere. valenti. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 43: Rischi Residui
Per segare pezzi fino a 88 cm, il banco inferiore B bienti chiusi e deve essere sistemata stabilmente e deve essere girato nella posizione di manovra e bloc- su un pavimento piano e resistente. cato con entrambi i fermi (3). www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 44: Impianto Elettrico
Fissaggio della macchina spaccalegna I cavi elettrici sono spesso danneggiati a livello dell’i- Per la sicurezza della macchina spaccalegna duran- solamento. te il trasporto sono presenti 2 fori sulla base di ap- poggio. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 45: Manutenzione E Riparazione
Il primo cambio di olio deve aver luogo dopo 50 ore di esercizio e, successivamente, ogni 500 ore di Eseguire lavori di regolazione, messa a punto e puli- esercizio. tura solo a motore spento. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 46 Il piano qui indicato per la regolare manutenzione de- in quanto esse possono aggredire le superfici. ve essere osservato sia per motivi di sicurezza sia ai fini del corretto funzionamento dell’apparecchiatura stessa. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 47: Smaltimento E Riciclaggio
Le batterie devono venire raccolte, riciclate o smaltite rispettan- do l’ambiente. L’apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 48: Riparazione Dei Guasti
(se necessario, staccare la spina). Applicare all’apparecchiatura un cartello che informi circa il guasto insorto: “Apparecchiatura fuori servizio per manutenzione: non è consentito alle persone non autorizzate sostare presso l’apparecchiatura o metterla in funzione”. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 49: Algemene Instructies
Teruggaande snelheid cm/s werkingmachines geldende algemeen erkende tech- Hoeveelheid olie l nische richtlijnen te worden nageleefd. 12 – 40 Houtbreedte min./max. cm Gewicht kg Aandrijving 400/50 Motor V/Hz www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 50: Algemene Veiligheidsinstructies
Snij- en beknellinggevaar; raak nooit 8. Gevaar om aan handen snij- of kneuswonden op gevaarlijke bereiken aan wanneer het te lopen : raak nooit gevaarlijke zones terwijl het kapmes beweegt. schuifdeel beweegt. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 51 Zorg voor een veilige stand en bewaar altijd uw bruikt. Het gebruik van een voor buiten goedge- evenwicht. keurde verlengkabel vermindert het risico van een • Daardoor kunt u het toestel in onverwachte situa- elektrische schok. ties beter controleren. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 52 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 53: Gebruik Volgens De Voorschriften
• De machine mag uitsluitend met originele acces- worden gebracht omdat u uit kunt glijden en vallen, soires en origineel gereedschap van de fabrikant uw handen bij het werken met de machine wegglij- worden gebruikt. den of brandgevaar onstaat. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 54: Overige Risico's
5 C¡ 40 C¡ 16 C¡ middel van de verbindingsplaten (1) assembleren en Vochtigheid 95 % 70 % vervolgens vastklikken. Tot slot de plugtabel beveili- gen met behulp van de knevelschroeven (2). www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 55: Elektrische Aansluiting
• Beknelling, wanneer aansluitkabels door raam- of voldoende opwarmen. Laat daartoe de machine ge- deurspleten worden geleid. durende 15 minuten onbelast draaien. • Breukpunten door het niet vakkundig bevestigen of leiden van de aansluitkabels. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 56: Onderhoud En Reparaties
Alle beveiligings- en veiligheidsvoorzieningen dienen Wij adviseren de volgende hydraulische olin: na voltooide reparatie- en onderhoudswerkzaamhe- Aral Vitam gf 22 den direct weer te worden gemonteerd. BP Energol HLP-HM 22 Mobil DTE 11 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 57 Bij een langer aanhoudende brand kunnen de olie- tank of de onder druk staande kabels exploderen: men moet er daarom op letten, dan men niet met de uitlopende vloeistoffen in aanraking komt. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 58: Afvoer En Recycling
Apparatuur en toebehoren zijn gemaakt van diverse materialen, zoals metaal en kunststof. Defecte onderdelen moe- ten worden afgevoerd als speciaal afval. Vraag uw dealer of uw gemeente. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 59 Foutoplossing Bij storingen die hier niet worden genoemd, dient u zich tot de klantendienst van de Firma Scheppach te richten. Storing Mogelijke oorzaken Oplossing Gevarenniveau De hydraulische pomp Spanning ontbreekt Controleren, of de Gevaar van een elektrische schok springt niet aan...
-
Page 60: Allmän Information
Prestanda t* 55,0 Cylinderns slaglängd cm Klyvhastighet cm/s 18,0 Returhastighet cm/s Oljemängd l 12 – 40 Bredd vedträ min./max. cm Vikt (kg) Drivning 400/50 Motor V/Hz Effektbehov P1 kW Uteffekt P2 kW www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 61: Allmän Säkerhet
är i rörelse. nomför underhållsarbeten som beskrivs idenna handbok. Högspänning, livsfara! 12. Varning: se till att matningsspänningen stämmer överens med specifikationen på typskylten. Maskinen får endast användas av en enda person samtidigt. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 62 • Om dammsugare och anläggningar för damm- upptagning kan monteras, måste man överty- ga sig om att dessa har anslutits och används på föreskrivet sätt. Med dessa anordningar kan risken för skador av damm sänkas. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 63 Följ alltid struktioner av en erfaren användare och den för- de grundläggande säkerhetsanvisningarna för att sta tiden använder maskinen under uppsikt. sänka risken för personskador och faror. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 64: Ändamålsenlig Användning
Håll åskådare på avstånd från maskinen och låt • Dessutom finns det uppenbara kvarstående risker aldrig obehöriga personer manövrera maskinen. trots alla vidtagna försiktighetsåtgärder. • Resterande risker kan minimeras om säkerhets- föreskrifterna och avsedd användning samt bruksanvisningen beaktas. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 65 • För in hjulaxeln (1) genom borrhålen. • nedre läge ca. 10 cm ovanför bordet • Montera en bricka, löphjul (2), bricka (3) på varje sida. • Tryck fast säkerhetsskydd (4) på båda sidor. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 66: Underhåll Och Reparation
Underhåll och reparation Kontrollera strömkablarna regelbundet avseende skador. Se till att kabeln inte hänger på strömförsörj- ningen vid kontrollen. Underhålls-, justerings- och rengöringsarbeten får endast utföras när motorn är frånkopplad. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 67: Service Information
/ split roll guider, hydraulolja, • Fyll på med 8 liter ny hydraulolja med hjälp av en ren tratt. * ingår inte tvunget i leveransomfattningen! • Skruva på avluftningsventilen. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 68 Demontering och bortskaffande Maskinen innehåller inga hälso- eller miljöskadliga ämnen eftersom den har tillverkats helt och hållet med återvinningsbara material eller material som kan avfallhanteras på normalt sätt. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 69 Problemlösning Vid fel som inte nämns här, ska du kontakta kundservice hos scheppach. Möjlig orsak Lösning Faronivå Hydraulpump startar inte finns ingen Kontrollera om kablarna Risk för elektriska stötar strömmatning får ström Detta arbete ska utföras av en behörig elektriker.
-
Page 70: Obecné Informace
Rychlost vpřed cm/s 18,0 Rychlost zpět cm/s Množství oleje l 12 – 40 Šířka dílce min./max. cm Hmotnost kg Pohon 400/50 Motor V/Hz Příkon P1 kW www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 71: Obecné Bezpečnostní Pokyny
12. Varování: napětí podle údajů na typovém štítku. Přístroj může obsluhovat pouze jedna POZOR! Přečtěte si veškeré pokyny. Chyby při dodr- osoba! žování níže uvedených pokynů mohou zapříčinit úder elektrickým proudem, požár a/nebo těžká zranění. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 72 • Než začnete provádět nastavování přístroje, výměnu příslušenství nebo přístroj odložíte, vytáhněte síťovou zástrčku ze zásuvky. Tato bezpečnostní opatření zabraňují neúmyslnému spuštění přístroje. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 73 štípačce, protože tím může být skytnout speciální nebezpečí. Dbejte obzvlášť na stroj poškozen. zabezpečení sebe a osob v okolí. 3. Obsluha musí ovládání stroje obsluhovat oběma rukama bez použití jiného zařízení jako náhradu za ovládání. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 74 Svévolné Teplota 5 C° 40 C° 16 C° úpravy stroje zbavují výrobce veškeré odpověd- Vlhkost 95 % 70 % nosti za jakékoliv vzniklé škody. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 75: Provozní Pokyny
2 vývrty. Podle potřeby může být štípač při- ní štěpná plošina nastavena do pracovní pozice a za- pevněn k pracovnímu místu 2 úderníky. (Ne v objemu jištěna bezpečnostním jistícím hákem. dodávek) www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 76: Údržba A Opravy
• Poškození izolace napájecího kabelu kvůli jeho • Obouruční ovládání vytržení ze zásuvky ve zdi. • Ovládací zařízení musí pracovat hladce. Čas od • Vznik trhlin kvůli stáří izolace. času ho namažte několika kapkami oleje. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 77 Nepoužívejte jiné typy olejů, protože by mohly mít vliv Před prováděním práce se strojem je rovněž nutné na funkci hydraulického válce. seznámit se s ovladači stroje. Postupujte podle poky- nu uvedených v tomto návodu. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 78: Likvidace A Recyklace
Odstraňte veškeré elektrické kabely a předejte je specializované společnosti pro sběr odpadu. Postu- pujte podle místních předpisů. Vypusťte olejovou nádržku a předejte olej v uzavřené nádobě společnostem pro sběr odpadu. Postupujte podle místních předpisů. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 79: Řešení Problémů
Na stroj připevněte značku, která signalizuje jeho poruchu: „Stroj je mimo provoz z důvodů údržby: neoprávněným osobám je zakázáno pohybovat se v blízkosti stroje a provádět jeho obsluhu.“ www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 80 Rýchlosť vpred cm/s nické pravidlá pre prácu s drevoobrábacími strojmi. 18,0 Rýchlosť vzad cm/s Množstvo oleja l 12 – 40 Šírka dielca min./max. cm Hmotnosť kg Pohon 400/50 Motor V/Hz Príkon P1 kW www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 81 štiepací nôž pohybuje. práce popísanej v tomto návode sa musí vytiah- Vysoké napätie, ohrozenie života! nuť elektrický kábel zo siete. 12. Pozor: napätie podľa údajov výrobného štítku. Stroj môže obsluhovať len jedna osoba! www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 82 • Keď sa na prístroj môžu namontovať prípravky na odsávanie prachu a na zachytávanie prachu, presvedčite sa o tom, že sú tieto prípravky za- pojené a že sa správne používajú. Používanie týchto zariadení znižuje ohrozenie prachom. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 83 Kábel chrániť pred nadmerným lasti štiepania. teplom, olejom as ostrými hranami. 14. Prosím dbajte na teplotné podmienky pri práci. Extrémne nízke a extrémne vysoké teploty okolia môžu viesť k funkčným poruchám. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 84 Prizerajúce osoby držte mimo dosahu prístroja a nik- lách „Bezpečnostné pokyny“ a „Správne použitie dy nenechajte prístroj obsluhovať nepovolané osoby. stroja“ a vlastne v celom návode na obsluhu stroja. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 85: Prevádzkové Pokyny
• Z obidvoch strán dať jednu podložku, namontovať • Štiepanie vykonávajte len kolmo na dielec. hnané koleso (2) a podložku (3). • Štiepanie dielcov vykonávajte vo zvislej polohe. • Bezpečnostnú hlavicu pritlačiť z obidvoch strán (4). www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 86: Pripojenie Do Siete
• Výrobok je určený výhradne len pre používanie na Ukončenie práce takých prípojných bodoch, ktoré • Posuňte štiepací nôž do najnižšej polohy. a) neprekračujú maximálnu prípustnú sieťovú im- • Uvoľnite jedno rameno. pedanciu Z sys = 0,271 Ω, alebo www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 87 Štiepací stĺp musí byť pred kontrolou zasunutý, stroj Intervaly údržby uvedené v tejto kapitole sa vzťahujú musí stáť rovno. na bežné podmienky prevádzky stroja. Pri intenzív- nom používaní stroja sa intervaly patrične skrátia. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 88: Likvidácia A Recyklácia
Pred akoukoľvek údržbou alebo nastavovaním stroja zbernom mieste. Pokiaľ Vám nie je známe takéto je nutné si pozorne prečítať tento návod a porozumieť zberné miesto, informujte sa prosím na miestnej sa- prevádzkovým pokynom. mospráve. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 89: Riešenie Problémov
(v prípade potreby vytiahnite napájací kábel zo zásuvky). Na stroj pripevnite značku, ktorá signalizuje jeho poruchu: „Stroj je mimo prevádzku z dôvodu údržby: neoprávneným osobám sa zakazuje pohybovať sa v blízkosti stroja a vyko- návať jeho obsluhu.“ www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 90: Opće Napomene
Hod cilindra cm Brzina kretanja naprijed cm/s 18,0 Brzina kretanja natrag cm/s Količina ulja l 12 – 40 Širina drva min. / maks. cm Masa kg Pogon 400/50 Motor V/Hz Ulazna snaga P1 kW www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 91: Opće Sigurnosne Napomene
Visoki napon, životna opasnost! 12. Upozorenje: Koristite napon naveden na tipskoj Strojem smije rukovati samo jedna oso- pločici uredjaja. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 92 Takve mjere opreza izvođačem tog medicinskog implantata. smanjuju nekontrolirano pokretanje uredjaja. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 93 I osobe u svojoj okolini. upravljanje. 4. Stroj smiju koristiti samo odrasle osobe koje su prije njegove uporabe pročitale ove upute za upo- rabu. Nitko ne smije koristiti stroj ako prethodno nije pročitao ovaj priručnik. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 94: Namjenska Upotreba
Proizvođač ne odgovara za mora se postaviti stabilno na ravnu, čvrstu podlogu. neovlaštene izmjene stroja i štete proizašle iz toga. • Stroj se smije upotrebljavati samo s originalnim priborom i alatima proizvođača. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 95: Napomene Za Rad
Za cijepanje trupaca do 135 cm na stolu C zakrenite • Otpustite odzračni poklopac A za nekoliko okre- stol za cijepanje B prema van. taja kako bi zrak mogao izaći iz uljnog spremnika. • Tijekom rada ostavite poklopac otvorenim. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 96: Električni Priključak
Mrežni priključak i produžni kabel moraju biti petero- žilni = 3 P + N + SL. - (3/N/PE). Produžni kabeli moraju imati minimalni presjek od 1,5 mm². Mrežni priključak osiguran je s maksimalno 16 A. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 97 Tvornički kompletirani sustav ne smije se mijenjati ili Strogo je zabranjeno rukovanje strojem bez sigur- njime manipulirati. nosnih uređaja ili kada su sigurnosni mehanizmi is- ključeni. Strogo je zabranjeno demontiranje ili mijenjanje si- gurnosnih uređaja. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 98: Zbrinjavanje I Recikliranje
Uređaj i njegov pribor sastoje se od raznih materi- jala kao što su metal i plastike. Neispravne dijelove odnesite na zbrinjavanje posebnog otpada. O tome se raspitajte u specijaliziranoj trgovini ili u općinskoj upravi! www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 99: Rješavanje Problema
Rješavanje problema Ako se pojave bilo kakvi neuobičajeni kvarovi, obratite se službi za korisnike tvrtke Scheppach. Üzemzavar Lehetséges okok Megoldás Veszély jellege A hidraulikaszivattyú nem Nincs feszültség Ellenőrizze, hogy a Áramütés veszélye indul el feszültségellátás vezetékei Ezt a műveletet rendben vannak-e karbantartó... - Page 100 Fremad hastighed cm/s 18,0 Tilbageløb shastighed cm/s Oliemængde liter Kævlebredde min./maks. 12 – 40 Vægt kg Træk 400/50 Motor V/Hz Input P1 kW Output P2 kW S 6/40 % / IP 54 Driftsform www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 101: Generelle Sikkerhedsanvisninger
Maskinen må kun betjenes af én person! at følge de nedenfor anførte instruktioner kan medfø- re elektriske stød, ild og/eller alvorlig personskade. Løsn to udluftningsventilen med to om- drejninger før arbejdet påbegyndes. Luk før transport. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 102 • Brug ikke et elektrisk værktøj hvor stikket er defekt. Et elektrisk værktøj der ikke længere kan tændes og slukkes er farligt og skal repareres. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 103 • Kan der slukkes for værktøjet? ne skal være fri for søm eller ståltråde der kan blive • Er værktøjet justeret korrekt (lastbilstøtte, slynget ud eller beskadige maskinen under drift. stammeholder, kløvekilens højde)? www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 104 • Overhold producentens anvisninger for sikkerhed, • Tørt opbevaringssted under tag arbejde og vedligeholdelse samt dimensionerne • Maksimum fugtighed 80 % angivet i kapitlet: Tekniske data. • -20 °C til 60 °C www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 105 Tabel op til 135 cm, Fig. 7,3 Montering For at kløve kævler op til 135 cm, skal begge dele- platforme drejes udad. Af hensyn til pakning, er din Scheppach brændeklø- OBS! Løft ikke i kløveplatform ved transport. ver ikke helt samlet. Funktionstest Montering af de betjeningsarmene, Fig.
-
Page 106: Elektrisk Tilslutning
Den kombinerede støtte og styreenhed skal holdes er blevet kørt over. let glidende. Lejlighedsvis smøring med et par drå- • Isoleringsskader som følge af kraftigt træk i stik- ber olie. kontakten. • Revner ved isoleringens ældning. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 107 Gentag denne procedure hver femte driftsti- kevidde. me. Anvende forsigtigt oliespray. Bjælken kan al- Maskinen må aldrig tilsluttes lysnettet under rengø- drig løbe tør. ring eller vedligeholdelse. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 108: Bortskaffelse Og Genbrug
Enheden og dens tilbehør er lavet af forskellige ma- terialer såsom metal og plast. Dette betyder, at bort- skaffelse af komponenter klassificeres som farligt af- fald. Spørg den lokale forhandler eller din kommune! www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 109 Hæng et skilt på maskinen med en forklaring på, hvorfor den er ude af drift: “Maskine ude af drift på grund af servicearbejde: Uautoriserede personer må ikke komme tæt på maskinen eller tænde for den” www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 110 Hitrost povratka v cm/s Količina olja v litrih 18 – 40 Min./maks. širina drv v cm Teža v kg Pogon 400/50 Motor V/Hz Vhodna moč P1 v kW Izhodna moč P2 v kW1 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 111 Visoka napetost, smrtno nevarno! navedeni na tipski tablici Napravo lahko upravlja samo ena oseba! OPOZORILO: Preberite navodila v celoti. Morebitne napake v spodaj navedenih navodilih, lahko povzro- čijo električni udar, požar in/ali hude poškodbe. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 112 Električno orodje, ki ga ni več zvajalcem medicinskega vsadka. mogoče vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 113 • Je orodje pravilno nastavljeno (podpora tovor- bi se lahko odbile ali med delovanjem po- njaka, plošče za držanje debla, višina ceplje- škodujejo stroj. Debla morate plosko odre- nja)? zati na obeh straneh in odstraniti vse veje. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 114 • Maksimalna vlažnost 80 % navzkrižni smeri vlaken. • Temperaturni razpon od –20 °C do +60 °C • Upoštevajte varnostna, delovna in vzdrževalna na- vodila proizvajalca ter dimenzije, ki so navedene v poglavju Tehnični podatki. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 115 • ali so vsi vijaki dobro priviti, • pomaknite palico za nastavitev hoda B navzgor, • ali hidravlični sistem kje pušča, dokler je ne ustavi vzmet, • raven olja. • znova privijte varovalni vijak A, • vključite motor, www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 116: Električni Priključek
Na električni napeljavi pogosto pride do poškodb izo- močke. lacije. Možni vzroki so na primer: • točke pritiska, če so priključni kabli napeljani skozi špranje oken ali vrat, www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 117 BP Energol HLP-HM 22 Navedene zmogljivosti naprave ne smete preseči. V Mobil DTE 11 nobenem primeru naprave ne uporabljajte za druge Shell Tellus 22 namene kot cepljenje lesa. oz. olja enake kakovosti. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 118: Odstranjevanje In Ponovna Uporaba
• preostale dele naprave odnesite na odlagališče, ki deluje skladno z državnimi predpisi. Poskrbite, da boste vse dele naprave odstranili skladno z državnimi predpisi. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 119: Odpravljanje Težav
(po potrebi izključite vtič). Na napravo obesite obvestilo z razlogom za trenuten izpad delovanja: »Naprava ne obratuje zaradi vzdrževalnih del: nepooblaščenim osebam je prepovedan dostop do naprave ter vklop naprave.« www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 120: Uwagi Ogólne
Napęd uznanych zasad technicznych dotyczących eksplo- 400/50 Silnik V/Hz atacji urządzeń do obróbki drewna. Moc wejściowa P1 kW Moc wyjściowa P2 kW S 6/40 % / IP 54 Tryb pracy www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 121: Ogólne Wskazówki Bezpieczeństwa
11. Ostrzeżenie: Przed wykonaniem jakiejkolwiek Maszyna może być obsługiwana wyłącz- czynności konserwacyjnej opisanej w niniejszym nie przez jedną osobę! podręczniku należy odłączyć wtyczkę sieciową. 12. Ostrzeżenie: Napięcie takie jak podano na ta- bliczce znamionowej. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 122 30 mA. Proszę się skonsultować z instalato- się, że są one podłączone i mogą być prawi- rem elektrycznym. dłowo używane. Stosowanie takich urządzeń mi- nimalizuje zagrożenia ze strony pyłu. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 123 Maszynę należy zatrzymać i odłączyć dać rąk w obszar łupania. od sieci, gdy nie jest eksploatowana. 11. Maszyny nie eksploatować w pobliżu gazu ziem- nego, zbiorników z benzyną lub innych materia- łów łatwopalnych. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 124 Nigdy nie eksploatować urządzenia z nieodpowied- nim przewodem doprowadzającym lub przedłuża- czem. Nigdy nie eksploatować urządzenia, jeżeli nie jest połączone z prawidłowo uziemionym przy- łączem, które udostępnia moc zgodną z opisem i jest nie jest chronione bezpiecznikiem. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 125: Wskazówki Robocze
• Sprawdź górną pozycję minimalna maksymalna zalecana Temperatura 5 C° 40 C° 16 C° Szablon dla małych kłód do 59 cm, rys. 7.1. Wilgotność 95 % 70 % Przełożyć szablon A przez wsporniki i zatrzasnąć www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 126: Połączenie Elektryczne
• trwałe osadzenie wszystkich śrub; ne z odpowiednimi normami VDE oraz DIN. Należy • układ hydrauliczny pod kątem przecieków; stosować wyłącznie przewody przyłączeniowe z ko- • poziom oleju. dem H 07 RN. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 127: Konserwacja I Naprawa
Pierwsza wymiana oleju po 50 godzinach pracy, po- tem co 500 godzin pracy. Wyłączyć silnik i przed przystąpieniem do jakiejkol- wiek konwersji, konserwacji lub czyszczenia. Wymiana oleju, rys. 10 • Wsunąć kolumnę do rozłupywania całkowicie do środka. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 128 ściśle przestrzegać. Wszelkie brakujące etykiety należy ponownie zamówić u producenta i umieścić we właściwym miejscu. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 129: Utylizacja I Recykling
Urządzenie oraz jego osprzęt składają się z róż- nych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Uszkodzone części dostarczyć do punktu utylizacji. Proszę poprosić o informację w sklepie specjalistycznym bądź w placówce samorządu lokal- nego. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 130: Rozwiązywanie Problemów
(wyciągnąć wtyczkę, jeśli to konieczne). Umieścić na urządzeniu tabliczkę, objaśniającą powód czynności serwisowej: “Urządzenie nie działa z powodu prowadzonych prac serwisowych. Osoby nieupoważnione nie mogą zbliżać się do urządzenia ani włączać go." www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 131: Обща Информация
за обслужване указания за безопасност и спе- бота циалните разпоредби във Вашата страна, при работата с дървообработващи машини трябва Технически данни да се спазват и общопризнатите правила на тех- 860/550/1100–1650 Размери Д/Ш/В никата. 70/550/820 Височина на масата мм www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 132: Обща Безопасност
възникнат по време на работата. го смесвайте с други отпадъци. 5. Забранено е да се отстраняват или променят Не сваляйте и не променяйте пред- защитни или предпазни устройства. пазни и защитни устройства. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 133 ме на работа искри или излизащите от уреда • Дръжте уреда далеч от дъжд и влага. Про- трески, стърготини и прах могат да причинят никването на вода в електроинструмента по- загуба на зрението. вишава опасността от токов удар. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 134 безупречно и не заяждат, дали някои части са използва друго приспособление като замес- счупени или са повредени до такава степен, тител на управлението. че възпрепятстват функционирането на уре- да. Ремонтирайте повредените части преди използването на уреда. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 135 твърде малки трупи, които не пасват правилно в 16. Проверете преди работа уреда. Никога не опитвайте да цепите трупи, кои- • дали всички функции на уреда функциони- то съдържат гвоздеи, жици или други предмети. рат съобразно изискванията www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 136 предприятия, както и за равносилни дейности. пространство, за да осигурите безопасна работа без разсейване. Машината е проектирана за работа върху равна повърхност. Следователно тя трябва да бъде разположена в стабилно положение върху здра- ва основа. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 137: Указания За Работа
см. фиг. 7.2 От опаковъчни съображения, Вашата машина за За да цепите дърва до 88 см, долната платформа цепене на дърва Scheppach не е напълно сгло- за цепене трябва да бъде завъртяна в работно бена. положение и осигурена с фиксиращата кука (3). -
Page 138: Електрическо Свързване
посочени изисквания а) или б). отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи кабели с код H 07 RN. Съгласно разпоредбите, означението на типа трябва да е отпечатано върху свързващия ка- бел. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 139: Поддръжка И Ремонт
под долния прорез, това отговаря на минимал- личните връзки и винтовите съединения. При ното ниво на маслото. Ако това е така, неза- нужда затягайте отново. бавно долейте масло. Горният прорез показва максималното ниво на маслото. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 140 дено и чисто. Инструментите, принадлежностите шата страна. и гаечните ключове трябва да са наблизо. По време на работи по почистване или поддръж- ка, машината никога не бива да е свързана към мрежата. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 141: Изхвърляне И Рециклиране
пазни мерки: Изключете двигателя, прекъснете захранването (извадете щепсела, ако е необходимо). Поставете табела на машината, обясняваща причината за спиране: “Машината е спряна поради техническа поддръжка: Забранява се на неупълномощени лица да приближават машината или да я включват.” www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 142 Etteandekiirus cm/s 18,0 Tagasijooksukiirus cm/s Õlikogus l 12 – 40 Puidu laius min/max Kaal kg Ajam 400/50 Mootor V/Hz Nimitarve P1 W Väljundvõimsus P2 W S 6/40 % / IP 54 Töörežiim www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 143 TÄHELEPANU! Lugege kõiki korraldusi. Vead all- Masinat tohib kasutada ainult üks isik järgnevatest korraldustest kinnipidamisel võivad põh- korraga! justada elektrilööki, tulekahju ja/või raskeid vigastusi. Enne töö alustamist keerake õhutuskru- vi umbes 2 pööret lahti. Sulgege enne transportimist. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 144 ümber. Ärge ohtlikud, kui neid kasutavad kogenematud isikud. kasutage seadet, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepa- nematus võib põhjustada kasutamisel tõsiseid vi- gastusi. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 145 õliplekki- asendage puitu, sest see on väga ohtlik. deta. Hüdraulikavedelik võib ohte esile kutsuda, sest võite libastuda ja kukkuda, masina kasutamisel oma kätega ära libiseda või tekib tuleoht. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 146: Otstarbekohane Kasutamine
Me ei võta üle kohustuslikku garantiid, masin täielikult monteeritud. kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel. Juhtkonsoolide monteerimine, joon. 4 • Määrige liugeplekk (A) kergelt sisse. • Pistke käsitsemishaar (B) ristühenduse (C) välja- lõikesse. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 147 Enne iga kasutamist tuleb talitlust kontrollida. • Enne puulõhkumismasina liigutamist sulgege kork taas, muidu võib õli välja voolata. Kui hüdraulikasüsteemi ei õhutata, kahjustab süstee- mi jäänud õhk tihendeid ja seega ka puulõhkumisma- sinat! www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 148: Hooldus Ja Remont
Kontrollige hüdraulikaühenduste ja poltide lekke- soonega = 3 P + N + SL. - (3/N/PE). kindlust ja kulumist. Vajadusel pingutage poltühen- Pikendusjuhtmed peavad olema vähemalt 1,5 mm² dusi. ristlõikega. Võrguühendus kaitstakse kuni 16 A kaitsmega. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 149 Siin näidatud hoolduskava tuleb järgida nii ohutuse Kontrollige regulaarselt õlitaset. huvides kui ka masina töökorras oleku tagamiseks. Liiga madal õlitase kahjustab pumpa. Kontrollige regulaarselt hüdraulikaühenduste ja kruvi- de lekkekindlust, vajadusel pingutage. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 150: Utiliseerimine Ja Taaskäitlus
Pakend on toorainest ja seega taaskasutatav või saab selle tooraineringlusse tagasi suunata. Seade ja selle tarvikud koosnevad erinevatest mater- jalidest nagu nt metallist ning plastmassidest. Suu- nake defektsed koostedetailid erijäätmete utiliseeri- misse. Küsige erialakauplusest või vallavalitsusest järele! www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 151: Rikete Kõrvaldamine
Rikete kõrvaldamine Rikete korral, mida siin ei ole nimetatud, pöörduge ettevõtte Scheppach poole. Rike Võimalik põhjus Lahendus Ohu aste Hüdraulikapump ei Pinge puudub Kontrollige, kas juhtmetes on Elektrilöögi oht käivitu toitepinge Selle etapi peab tegema hoolduselektrik. Mootori termolüliti on Lülitage mootorikorpuse välja lülitunud... -
Page 152: Bendrieji Nurodymai
Darbinis aukštis, mm 60.5/88/136 Medienos ilgis, cm 12,0 Galia t* 55,0 Cilindro eiga, cm Padavimo greitis, cm/s Grįžtamosios eigos 18,0 greitis, cm/s Alyvos kiekis, l Min./maks. medienos 12 – 40 plotis Svoris kg www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 153: Bendrieji Saugos Nurodymai
12. Įspėjimas: įtampa turi atitikti nurodytąją specifi- Pavojus įsipjauti arba prisispausti; skal- kacijų lentelėje. dymo peiliui judant, niekada nesilieskite prie pavojingų sričių. Aukštoji įtampa, pavojus gyvybei! Mašiną leidžiama valdyti tik vienam as- meniui! www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 154 įtaisą, šalį, ištraukite kištuką iš kištukinio lizdo. Ši at- asmenims su medicininiais implantais rekomenduo- sargumo priemonė saugo nuo neplanuoto įrengi- jame pasikonsultuoti su savo gydytoju arba medicini- nio paleidimo. nių implantų gamintoju. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 155 įtaiso kaip valdiklio pakaitalo. 4. Mašiną leidžiama eksploatuoti tik suaugusiems, kurie prieš pradėdami eksploatuoti perskaitė nau- dojimo instrukciją. Draudžiama naudoti šią maši- ną, neperskaičius žinyno. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 156: Naudojimas Pagal Paskirtį
• Mašiną leidžiama naudoti tik su originaliais gamin- Mašina suprojektuota darbui ant lygių paviršių ir ją tojo priedais ir įrankiais. reikia statyti ant lygaus, tvirto ir stabilaus pagrindo. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 157: Darbo Nurodymai
2 kiaurymės. Prireikus skaldytuvą 2 Trumpai medienai skaldyti iš stiebų iki 88 cm apatinis smūginiais varžtais (neįeina į komplektaciją) galima skaldymo stalas B pasukamas į darbinę padėtį ir už- pritvirtinti darbo vietoje. fiksuojamas fiksavimo kabliu (3). www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 158: Elektros Prijungimas
• įpjovimo vietos pervažiavus prijungimo laidą; • Skaldymo peilis • izoliacijos pažeidimai išplėšus iš sieninio kištukinio Skaldymo peilis yra greitai susidėvinti dalis, kurį lizdo; prireikus reikia pagaląsti arba pakeisti nauju. • įtrūkimai dėl izoliacijos senėjimo. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 159 Mobil DTE 11 naudojimo instrukcijose. Neviršykite nurodytos maši- Shell Tellus 22 nos galios. Mašiną leidžiama naudoti tik nurodytam arba lygiavertes. tikslui. Nenaudokite kitų rūšių alyvų! Naudojant kitas aly- vas, paveikiamas hidraulinio cilindro veikimas. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 160: Utilizavimas Ir Pakartotinis Atgavimas
• ištuštinkite alyvos baką; alyvą sandariose talpy- klose pristatykite į surinkimo punktą, laikydamiesi šalyje galiojančių nuostatų; • visas likusias mašinos dalis pristatykite į metalo laužo surinkimo punktą, laikydamiesi šalyje galio- jančių nuostatų. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 161: Sutrikimų Šalinimas
Sutrikimų šalinimas Atsiradus čia nurodytų sutrikimų, kreipkitės į įmonės „scheppach“ klientų aptarnavimo tarnybą. Sutrikimas Galimos priežastys Sprendimas Pavojingumo pakopa Neįsijungia hidraulinis Nėra įtampos Patikrinkite, ar į laidus Elektros smūgio pavojus siurblys tiekiama elektros srovė Šį procesą turi pakartoti techninės priežiūros elektrikas. -
Page 162: Vispārējie Norādījumi
Malkas garums cm 12,0 Jauda t* 55,0 Cilindra gājiens cm Iestrādes ātrums cm/s 18,0 Atpakaļgaitas ātrums cm/s Eļļas daudzums l Min./maks. kokmateriāla 12 – 40 platums Svars kg Piedziņa 400/50 Motors V/Hz www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 163 12. Brīdinājums! Spriegumam jāsakrīt ar datu plāk- Augstspriegums, bīstami dzīvībai! snītē norādīto spriegumu. Ierīci var apkalpot tikai viena persona! www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 164 4. ELEKTROINSTRUMENTU RŪPĪGA APKALPO- ŠANA UN LIETOŠANA • Nepārslogojiet instrumentu. Izmantojiet savā darbā šim nolūkam paredzētu elektroierīci. • Ar piemēroto elektroinstrumentu jūs darboja- ties labāk un drošāk norādītajā jaudas diapa- zonā. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 165 17. Darba laikā saglabājiet darba zonu brīvu no un atzarotiem. Kokmateriālu vienmēr skaldiet tā šķēršļiem (piem., koka gabaliem). svēdrainuma virzienā. Neievietojiet kokmateriā- lu šķērsām malkas skaldītājam un neskaldiet, jo citādi malkas skaldītāju var sabojāt. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 166: Noteikumiem Atbilstoša Lietošana
Ierīcei jādarbojas šādos vides apstākļos: • Jāievēro atbilstošie nelaimes gadījumu novērša- minimāli maksimāli ieteicams nas noteikumi un citi vispāratzītie drošības tehni- Temperatūra 5 C° 40 C° 16 C° kas noteikumi. Mitrums 95 % 70 % www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 167: Darba Norādījumi
Ievadiet ievietojamo galdu A caur cilpām (1) un nofik- Ja gaisa apkārtējā temperatūra ir zemāka par 5 °C, sējiet. malkas skaldītāju 15 minūtes vajadzētu darbināt Nostipriniet ievietojamo galdu ar spīļkloķa skrūvi (2). tukšgaitā, lai hidrauliskā eļļa varētu sasilt. www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 168: Pieslēgšana Elektrotīklam
To iemesli ir: kavējoties jāuzstāda atpakaļ visi aizsargmehānismi • saspiestas vietas, ja pieslēguma vadi stiepjas caur un drošības mehānismi. logu vai durvju ailu; • pārlocījuma vietas pieslēguma vadu nepareizas nostiprināšanas vai izvietošanas dēļ; www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... - Page 169 Iekārtu drīkst lietot tikai kvalificēts personāls, kas labi pārzina šīs rokasgrāmatas saturu. Mēs iesakām šādas hidrauliskās eļļas: Pirms ekspluatācijas sākšanas jāpārbauda drošības Aral Vitam gf 22 ierīču veselums un funkciju nevainojama darbība. BP Energol HLP-HM 22 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 170: Likvidācija Un Atkārtota Izmantošana
šeit esošos lietošanas norādījumus. Kad ierīce ir nokalpojusi, jāievēro visi turpmāk norā- dītie nelaimes gadījumu novēršanas noteikumi: • atvienojiet enerģijas padevi (elektrību vai jūgvārp- stu); www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58... -
Page 171: Traucējumu Novēršana
Traucējumu novēršana Traucējumu, kas šeit nav minēti, gadījumā sazinieties ar uzņēmuma „scheppach” Klientu apkalpošanas dienestu. Traucējums Iespējamie cēloņi Risinājums Bīstamības pakāpe Neiedarbojas hidraulikas Nav sprieguma Pārbaudiet, vai vados ir Strāvas trieciena risks sūknis elektrība Šis darbs jāveic apkopes elektriķim. Izslēdzies motora Ieslēdziet termoslēdzi,... - Page 172 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 173 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
-
Page 174: Ce-Konformitätserklärung
Originalkonformitätserklärung CE - Declaration of Conformity CE - Déclaration de conformité scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Str. 69, D-89335 Ichenhausen erklärt folgende Konformität gemäß EU-Richtlinie und Normen für deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE den Artikel... - Page 175 što zamijenjujemo besplatno bilo koji dio stroja koji dokazano cijene kao i sve druge reklamacije zbog šteta su isključene. postane neupotrebljiv uslijed neispravnog materijala ili grešaka u proizvodnji u tom vremenskom www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 176 οποιοδήποτε μέρος δωρεάν μηχανή που αποδεδειγμένα θα αχρηστευτεί λόγω ελαττωματικού πριονιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση. υλικού ή ελαττώματα της κατασκευής μέσα σε τέτοια χρονική περίοδο . Όσον αφορά τα τμήματα scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH | Günzburger Str. 69 D-89335 Ichenhausen | www.scheppach.com...
Need help?
Do you have a question about the HL1200 and is the answer not in the manual?
Questions and answers
