8.5.4 Alternatif ayar noktaları (2.1.3)

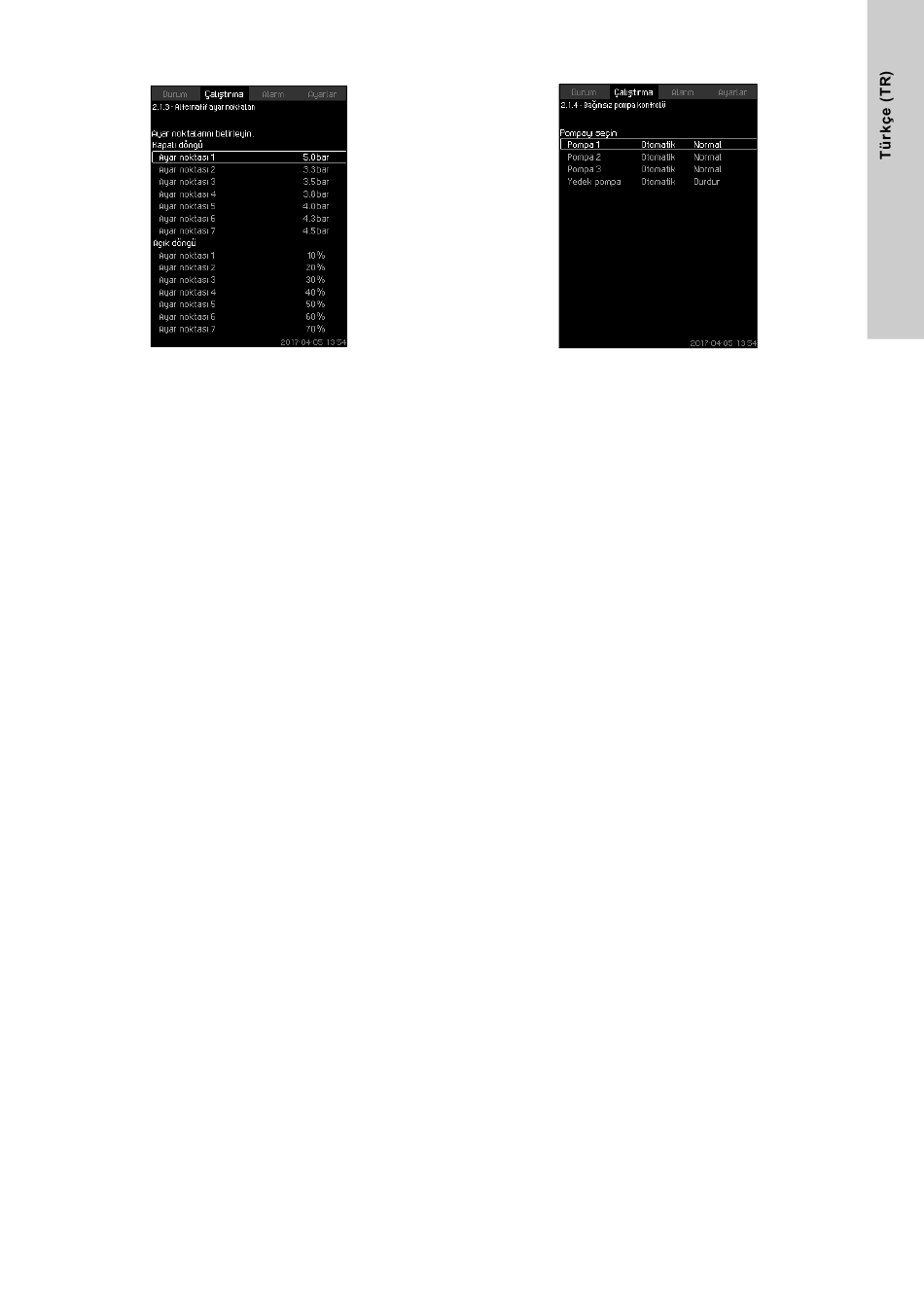

Şekil 27 Alternatif ayar noktaları
Açıklama
Ana ayar noktası 1'e ("Çalıştırma" menüsündeki 2. ekranda
gösterilen) ek olarak, kapalı döngü kontrol modu için altı adet
alternatif ayar noktası belirleyebilirsiniz. Ayrıca, açık döngü
kontrol modu için yedi adet ayar noktası belirleyebilirsiniz.
Harici bağlantıları kullanarak alternatif ayar noktalarından birini
etkinleştirebilirsiniz. Bkz. bölüm
(4.1.2) ve 8.7.4 Alternatif ayar noktaları 2-7 (4.1.2.1 -
Ayar aralığı
Kapalı döngü kontrolü için ayar noktalarının ayar aralığı ana
sensörün aralığına bağlıdır. Bkz. bölüm
Açık döngü kontrol modunda ayar aralığı % 0 - 100 arasındadır.
İşletim panelinden ayarlama
• Çalıştırma > Diğer ayarlar > Alternatif ayar noktaları.
Ayar noktasını belirleyin.
Fabrika ayarı
Kapalı döngü kontrol modu için belirlenen ayar noktası 1, söz
konusu sistem için uygun bir değerdir.
Kapalı döngü kontrol modu için alternatif ayar noktaları 3 bardır.
Açık döngü kontrol modu için tüm ayar noktaları % 70'tir.
8.7.3 Alternatif ayar noktaları
4.1.2.7).
8.7.7 Ana sensör (4.1.4).
8.5.5 Bağımsız pompa kontrolü (2.1.4)
Şekil 28 Bağımsız pompa kontrolü
Açıklama
Çalışma modunu, otomatik çalışmadan elle çalışma modlarından
birine değiştirebilirsiniz.
Otomatik
Pompalar PI kontrolörü ile kontrol edilir. PI kontrolörü, sistemin
gereken performansta çalışmasını sağlamaktadır.
Elle
Pompa, PI kontrolör tarafından kontrol edilmez ancak aşağıdaki
elle çalışma modlarından birine ayarlanmıştır:
• Maks.
– Pompa, ayarlanan maksimum hızda çalışır. Bu çalışma
modu, yalnızca değişken hızlı pompalarda kullanılabilir.
• Normal
– Pompa, ayarlanan hızda çalışır.
• Min.
– Pompa, ayarlanan minimum hızda çalışır. Bu çalışma modu,
yalnızca değişken hızlı pompalarda kullanılabilir.
• Durdur
– Pompa durmaya zorlanır.
Elle çalışma modundaki pompalar, normal pompa kaskad
kontrolüne ve hız kontrolüne dahil değildir. Elle çalıştırılan
pompalar, sistemin normal çalışma düzenini 'bozar'.
Bir veya birden fazla pompa elle çalıştırılıyorsa sistem belirlenen
performansı sağlayamayabilir.
Bu işlev için iki ekran vardır. Birinci ekranda ayarlanacak pompayı
seçin ve sonraki ekranda çalışma modunu seçin.
Ayar aralığı
Tüm pompalar seçilebilir.
İşletim panelinden ayarlama
Çalıştırma > Diğer ayarlar > Bağımsız pompa kontrolü.
327
