8.4.4 Ayar noktası (1.2.2)

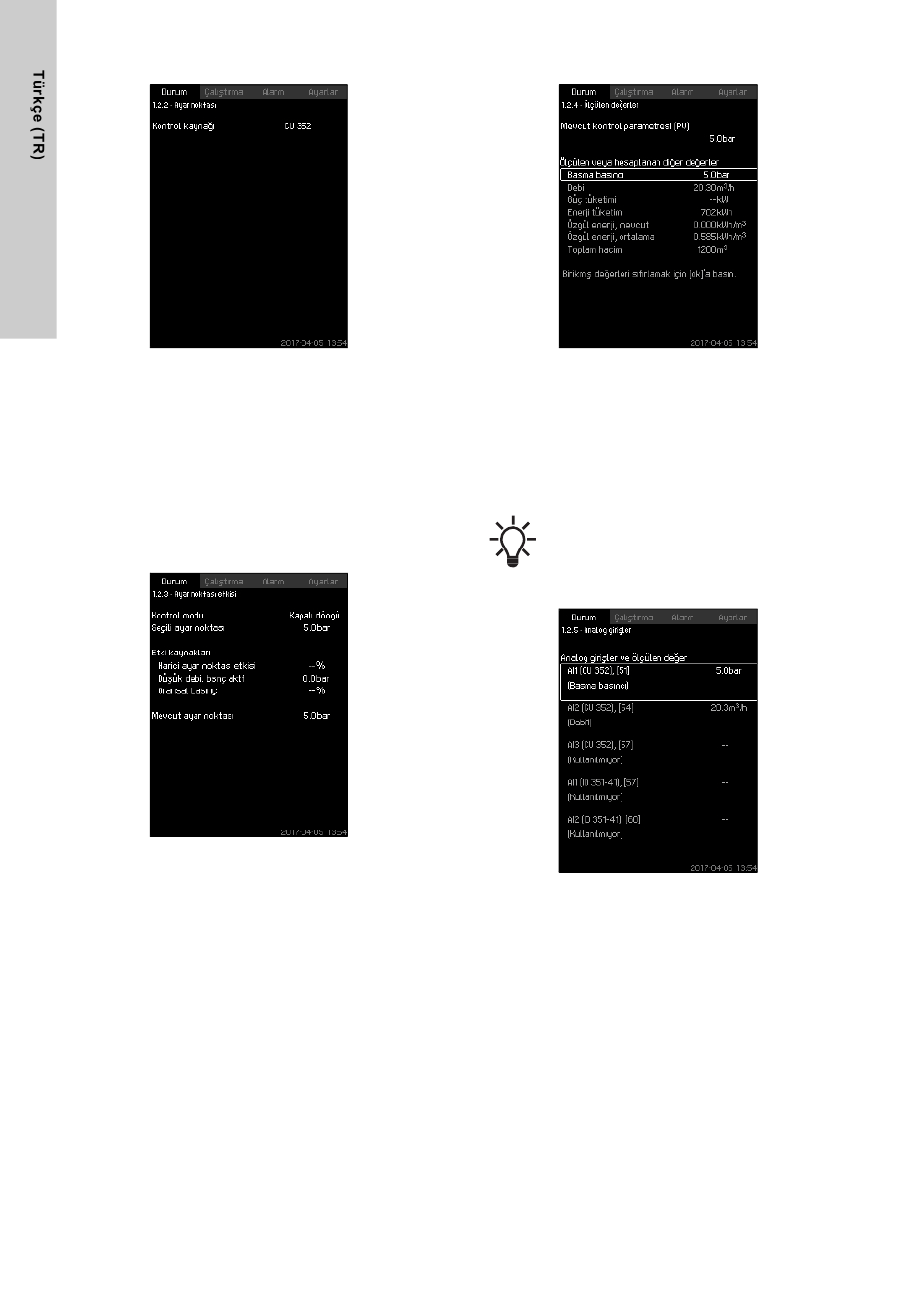

Şekil 10 Ayar noktası
Açıklama
Ekran, belirlenen ayar noktasını ve bu noktanın CU 352'den mi
yoksa harici veri yolundan mı geldiğini gösterir.
Ayrıca CU 352'deki yedi olası ayar noktasını da gösterir (kapalı
ve açık devre kontrol için). Aynı zamanda, ekranda seçili ayar
noktası görülebilir.
Bu bir durum ekranı olduğundan herhangi bir ayar yapılamaz.
Ayar noktaları, "Çalıştırma" veya "Ayarlar" menülerinde
değiştirilebilir. Bkz. bölüm 8.7.3 Alternatif ayar noktaları
8.4.5 Ayar noktası etkisi (1.2.3)
Şekil 11 Ayar noktası etkisi
Açıklama
Seçili ayar noktası parametrelerden etkilenebilir. Parametreler, %
0 - 100 arası yüzde olarak ya da bar cinsinden ölçülen bir basınç
değeri olarak gösterilir. 100'e bölünen (yüzde cinsinden) etki,
seçili ayar noktasıyla çarpıldığı için parametreler sadece ayar
noktasını azaltabilir:
Mevcut ayar noktası (SP) = seçili ayar noktası x etki (1) x etki (2)
x vb.
Ekranda, seçili ayar noktasını etkileyen parametreler ve etkinin
yüzdesi veya değeri yer alır.
8.7.5 Harici ayar noktası etkisi (4.1.3)
parametrelerden bazılarını ayarlayabilirsiniz. "Düşük debi. bsnç
aktf" parametresi, 8.7.24 Durdurma işlevi (4.3.1)
belirlenen ayar noktasının yüzdesi olarak bir başlatma/durdurma
bandı şeklinde ayarlanır. Parametre,
(4.1.7) ekranında yüzde olarak ayarlanır.
Nihai olarak, ortaya çıkan mevcut ayar noktası (SP) görülebilir.
322
(4.1.2).
ekranında olası
ekranında
8.7.10 Oransal basınç
8.4.6 Ölçülen değerler (1.2.4)
Şekil 12 Ölçülen değerler
Açıklama
Bu ekranda, ölçülen ve hesaplanan tüm parametrelerin genel
durumu yer alır. Debi ölçer bulunduran MPC-E sistemlerinde
özgül enerji, ortalama değer ve gerçek değer (son dakika içindeki
ortalama değer) olarak gösterilir. Ortalama değer, toplam hacim
olarak gösterilen birikmiş debi dikkate alınarak hesaplanır.
Toplam hacim ve özgül enerji ortalaması, bu ekranda sıfırlanabilir.
"Güç tüketimi" ve "Enerji tüketimi" satırları sadece
MPC-E sistemlerinde yer alır.
8.4.7 Analog girişler (1.2.5)
Şekil 13 Analog girişler
Açıklama
Bu ekranda, analog girişler ve her bir girişin ölçülen değerleri
hakkında genel bilgi yer alır. Bkz. bölüm
(4.3.8), 8.7.31 Analog girişler (4.3.8.1 - 4.3.8.7)
girişler ve ölçülen değer (4.3.8.1.1 -
8.7.30 Analog girişler
ve 8.7.32 Analog
4.3.8.7.1).
