8.7.33 Salidas digitales (4.3.9)

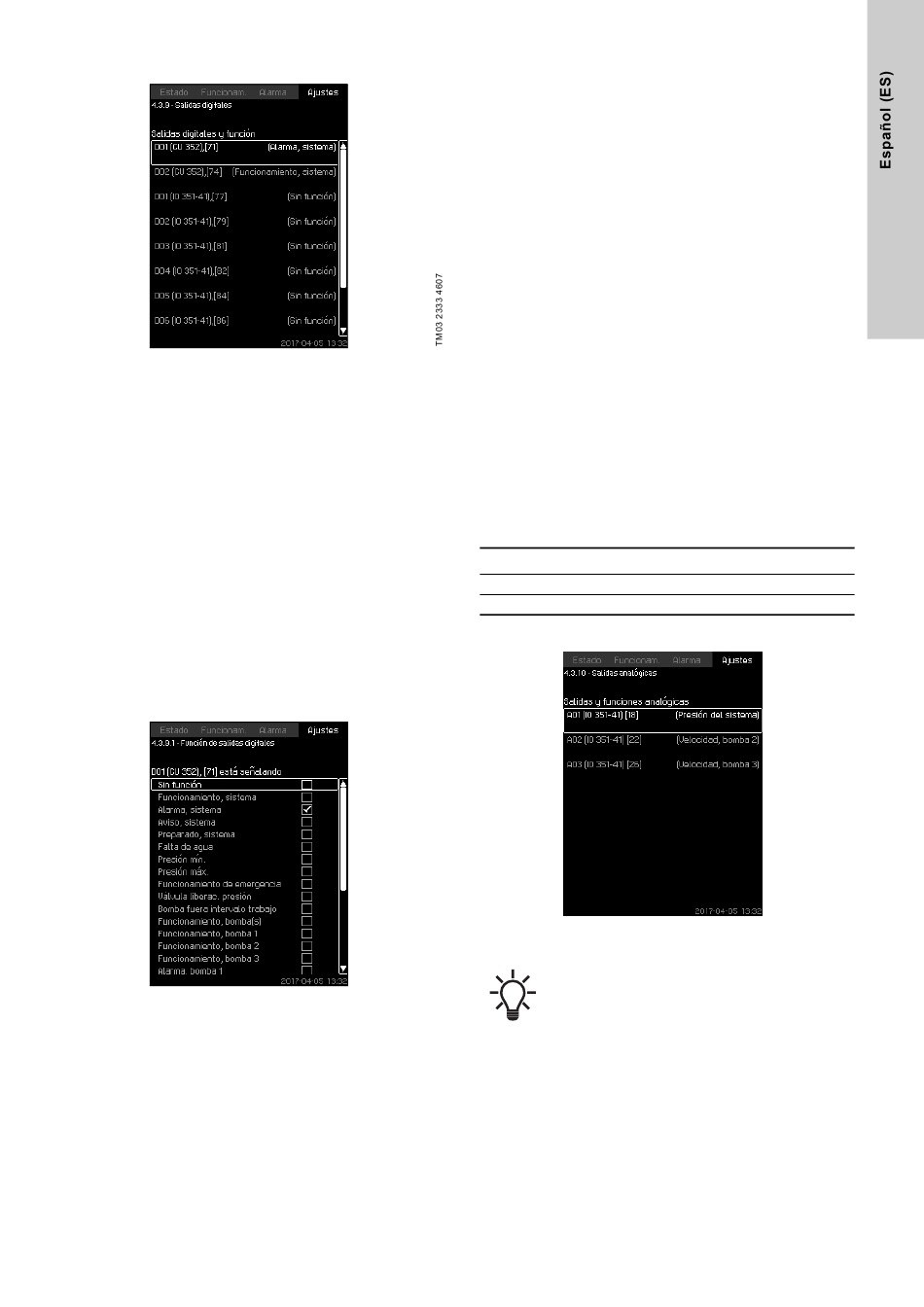

Fig. 81 Salidas digitales
Descripción
Cada salida digital puede activarse y vincularse con una función
específica.
El sistema tiene por lo general dos salidas digitales.
Si el sistema incorpora un módulo IO 351B (opcional), tendrá
9 salidas digitales.
Se mostrarán todas las salidas digitales para que pueda identifi-
car su ubicación física en el sistema.
Ejemplo
DO1 (IO 351-41) [71]:
DO1
Salida digital n.º 1
(IO 351-41)
IO 351B, número GENIbus 41
[71]
Terminal n.º 71
Para obtener más información sobre la conexión de diferentes
salidas digitales, consulte el esquema de conexiones suminis-
trado con la unidad de control CU 352.
8.7.34 Función de salidas digitales (4.3.9.1 - 4.3.9.16)
Fig. 82 Función de salidas digitales
Descripción
Una función puede vincularse con las salidas individuales.
Rango de ajustes
Puede seleccionar una función en cada pantalla:
Sin función
Funcionamiento, sistema
Alarma, sistema
Aviso, sistema
Preparado, sistema
Falta de agua
Presión mín.
Presión máx.
Funcionamiento de emergencia
Control de bomba piloto
Válvula liberac. presión
Bomba fuera intervalo trabajo
Funcionamiento, bomba(s)
Funcionamiento, bomba 1-6
Alarma, bomba 1
Alarma, límite 1 sobrepasado
Aviso, límite 1 sobrepasado
Alarma, límite 2 sobrepasado
Aviso, límite 2 sobrepasado
Funcionamiento reducido.
Ajuste a través del panel de control
Ajustes > Funciones secundarias > Función de parada > Ir a
ajustes de entrada digital.
Ajuste de fábrica
Salida digital
Función
DO1 (CU 352) [71]
Alarma, sistema
DO2 (CU 352) [74]
Funcionamiento, sistema
8.7.35 Salidas analógicas (4.3.10)
Fig. 83 Salidas analógicas
Esta pantalla solo aparecerá si se ha instalado un
módulo IO 351B.
Descripción
La unidad de control CU 352 por lo general no tiene salidas ana-
lógicas, pero el sistema permite instalar un módulo IO 351B con
tres salidas analógicas.
Ajuste a través del panel de control
Ajustes > Funciones secundarias > Salidas analógicas.
201
