8.7.33 Sorties digitales (4.3.9)

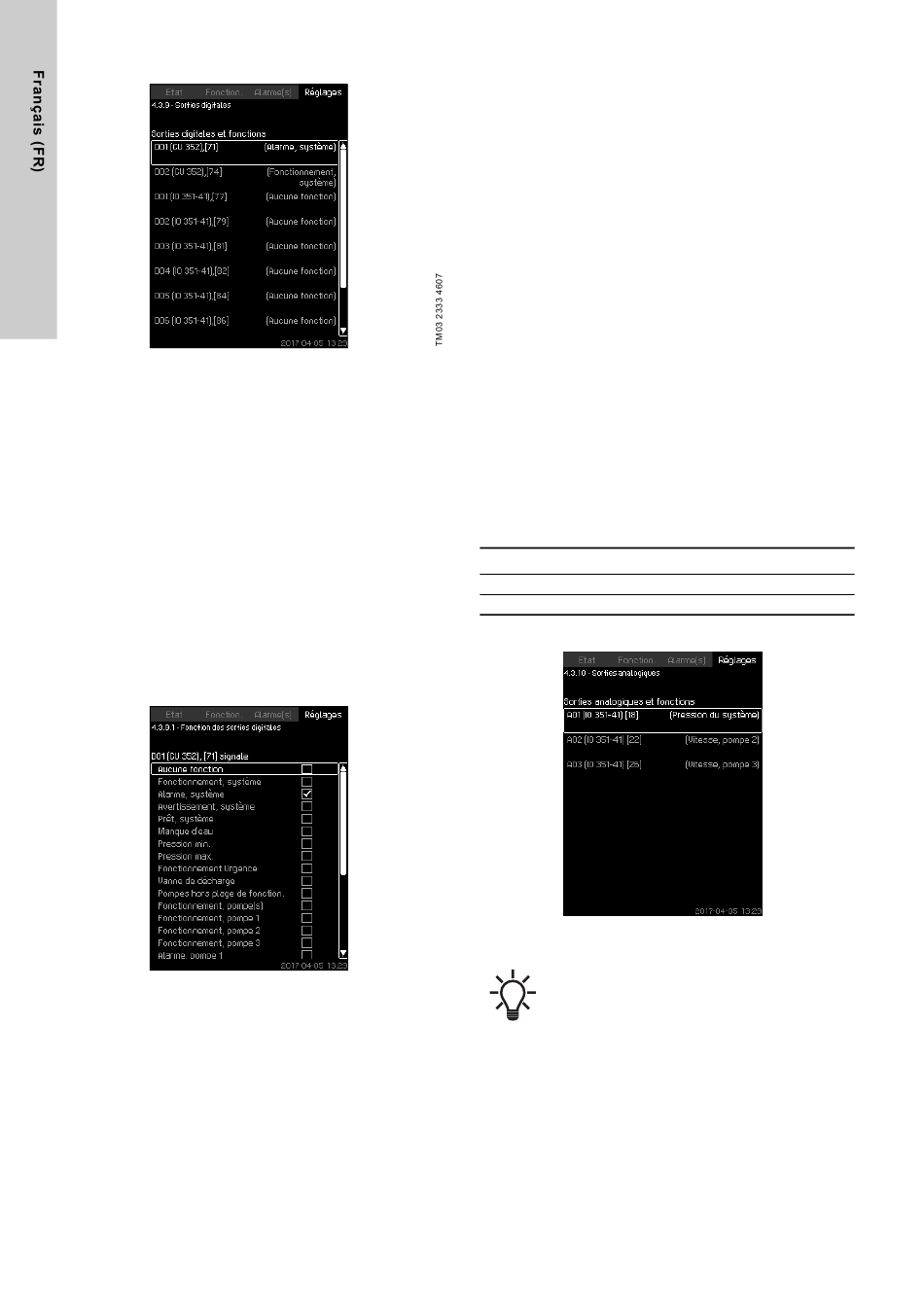

Fig. 81 Sorties digitales
Description
Chaque sortie digitale peut être activée et reliée à une certaine
fonction.
En standard, le système a deux sorties digitales.
Si le système est équipé d'un module IO 351B (option), le nombre
de sorties digitales s'élève à 9.
Toutes les sorties digitales sont indiquées de manière à ce que
leur position physique puisse être identifiée.
Exemple
DO1 (IO 351-41) [71] :
DO1 Sortie digitale n°1
(IO 351-41) IO 351B, GENIbus N°41
[71] Borne n°71
Pour plus d'informations sur la connexion des différentes sorties
digitales, voir le schéma de câblage fourni avec le CU 352.
8.7.34 Fonction des sorties digitales (4.3.9.1 - 4.3.9.16)
Fig. 82 Fonction des sorties digitales
Description
Une fonction peut être reliée à chaque sortie.
276
Plage de réglage
Vous pouvez sélectionner une fonction dans chaque écran :
• Aucune fonction
• Fonctionnement, système
• Alarme, système
• Avertissement, système
• Prêt, système
• Manque d'eau
• Pression min.
• Pression max.
• Fonctionnement Urgence
• Régulation pompe jockey
• Vanne de décharge
• Pompes hors plage de fonction.
• Fonctionnement, pompe(s)
• Fonctionnement, pompe 1-6
• Alarme, pompe 1
• Alarme, limite 1
• Avertissement, limite dépass. 1
• Alarme, limite dépassée 2
• Avertissement, limite dépass. 2
• Fonctionnement réduit.
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Fonction Arrêt > Aller au
réglage de l'entrée digitale.
Réglage par défaut
Sortie digitale Fonction
DO1 (CU 352) [71] Alarme, système
DO2 (CU 352) [74] Fonctionnement, système
8.7.35 Sorties analogiques (4.3.10)
Fig. 83 Sorties analogiques
Cet écran apparaît seulement si un module IO 351B
est installé.
Description
Le CU 352 ne possède aucune sortie analogique en standard,
mais il peut être équipé d'un module IO 351B avec trois sorties
analogiques.
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Sorties analogiques.
