3
Débit [m
/h]
100
75
50
25
5
50
70.7
86.6

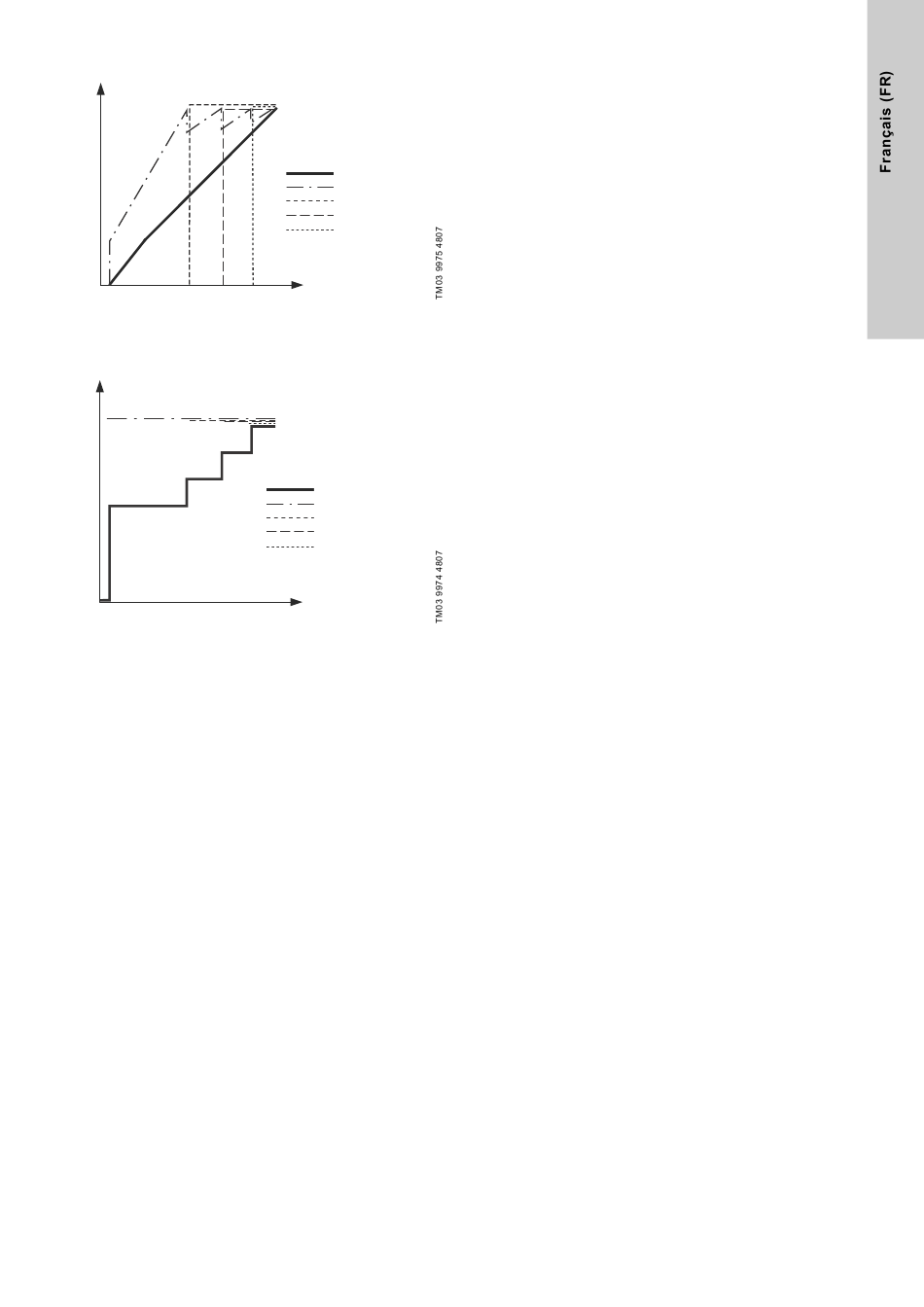

Fig. 25 Courbe de régulation pour système MPC-F en boucle
ouverte
3
Débit [m
/h]
100
75
50
25
5
50
70.7
86.6
Fig. 26 Courbe de régulation pour système MPC-S en boucle
ouverte
Plage de réglage
Ces réglages doivent être effectués par rapport à la boucle
ouverte :
Boucle ouverte
Régler pt cons. 1, boucle ouverte
Influence externe du point de consigne
Normal.
Débit
Pompe 1
Pompe 2
Pompe 3
Pompe 4
Entrée [%] à partir
d'un coffret de com-
mande externe
100
Débit
Pompe 1
Pompe 2
Pompe 3
Pompe 4
Entrée [%] à partir
d'un coffret de com-
100
mande externe
Réglage via le panneau de commande
Pour régler une source de commande externe, procéder comme
suit :
Fonction. > Réglages complémentaires > Mode de régulation.
Sélectionner : Boucle ouverte.
1. Appuyer sur [Retour] x 2.
2. Sélectionner : Arrêt
3. Régler sur 100 % : Régler pt cons. 1, boucle ouverte.
4. Réglages > Fonctions, régulateur primaire > Influence ext. du
point de cons. > Aller au réglage de l'entrée analogique.
5. Sélectionner l'entrée analogique et la plage.
6. Sélectionner :
Valeur d'entrée mesurée. L'écran 4.3.8.1.1 apparaît.
Sélectionner : Signal 0-100 %.
7. Appuyer sur [Retour].
8. Régler les valeurs minimale et maximale du capteur.
9. Appuyer sur [Retour] x 2.
10. Sélectionner :
Paramètre d'influence
Signal 0-100 %.
11. Appuyer sur [Retour].
12. Sélectionner : Régler la fonction influence externe. Voir aussi
paragraphe
8.7.6 Réglage de la fonction influence ext.
(4.1.3.2).
13. Régler le nombre de points.
14. Régler le Point 1 :
Valeur de l'influence ext.
Réduire le point consigne à
15. Répéter l'étape 14 pour tous les points sélectionnés.
16. Appuyer sur [Retour].
17. Régler en secondes : Temporisation filtre.
18. Sélectionner : Activé.
19. Appuyer sur [Retour] x 2.
20. Sélectionner :
Fonction.
Normal.
Le groupe de surpression peut maintenant être commandé par un
coffret de commande externe.
Réglage par défaut
Boucle fermée.
