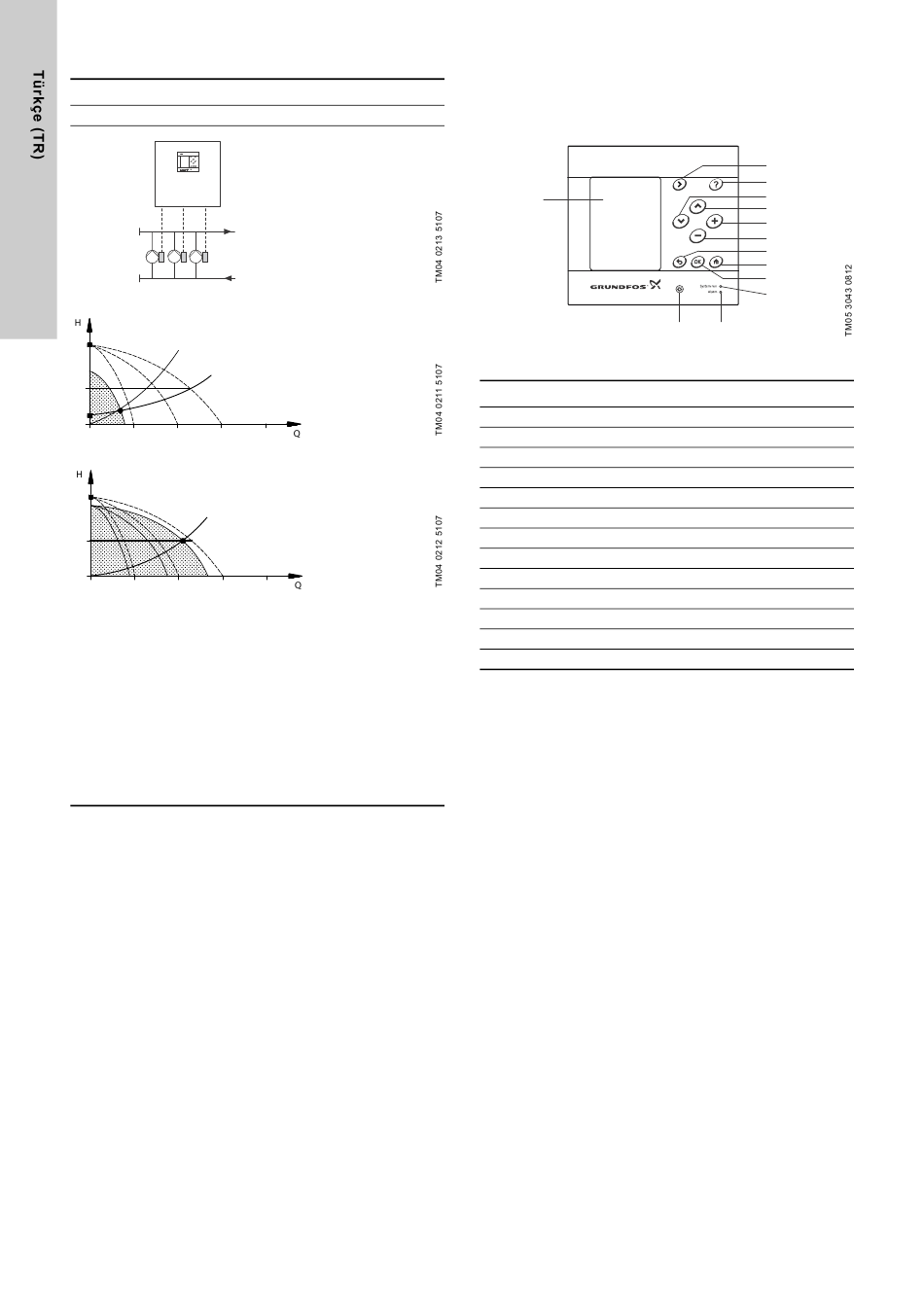

Aşağıdaki örnek bir sirkülasyon sistemine dayanmaktadır.
Control MPC Series 2000
Üç adet E-pompa içeren Control MPC.
Çalışan bir E-pompa.
H-ayar
Çalışan üç E-pompa.
H-ayar
• Control MPC 2000 Series, bağlı pompaların hızını
ayarlayarak sabit basınç sağlar.
• İhtiyaç duyulan sayıda pompa çalıştırılarak/durdurularak ve
çalışma halindeki pompalar paralel kontrol edilerek
performans mevcut talebe uygun hale getirilir.
• Pompa değişimi otomatiktir; yük, çalışma saatleri ve arıza
gibi etmenlere bağlıdır.
• Çalışma halindeki tüm pompaların hızı aynıdır.
• Çalışan pompaların sayısı, pompaların enerji tüketimine göre
de değişir. Bir pompaya ihtiyaç duyulan durumlarda enerji
tüketimi daha az olacaksa, bir yerine iki pompa düşük hızda
çalıştırılır. Bu durumda pompanın fark basıncı ölçülmeli ve
pompa eğrisiyle ilgili bilgiler kontrolör için hazır edilmelidir.
314
7. İşletim paneli
Kontrol panelinin ön kapağındaki işletim panelinde bir ekran,
birkaç düğme ve iki adet gösterge ışığı bulunur. İşletim paneli,
elle ayarlama yapmayı ve sistem performansını izlemeyi sağlar.
CU 352
1
Şekil 4 İşletim paneli
Konum Açıklama
1 Ekran
2 Sağ ok
3 Yardım
4 Yukarı
5 Aşağı
6 Artı
7 Eksi
8 Geri
9 Ana sayfa
10 Tamam
11 Gösterge ışığı, çalışıyor (yeşil)
12 Gösterge ışığı, arızalı (kırmızı)
13 Ekran parlaklığı
2
3
5
4
6
7
8
9
10
11
13 12
