CABLE DE COMMANDE DES GAZ ET STARTER
(PIECE EN OPTION)

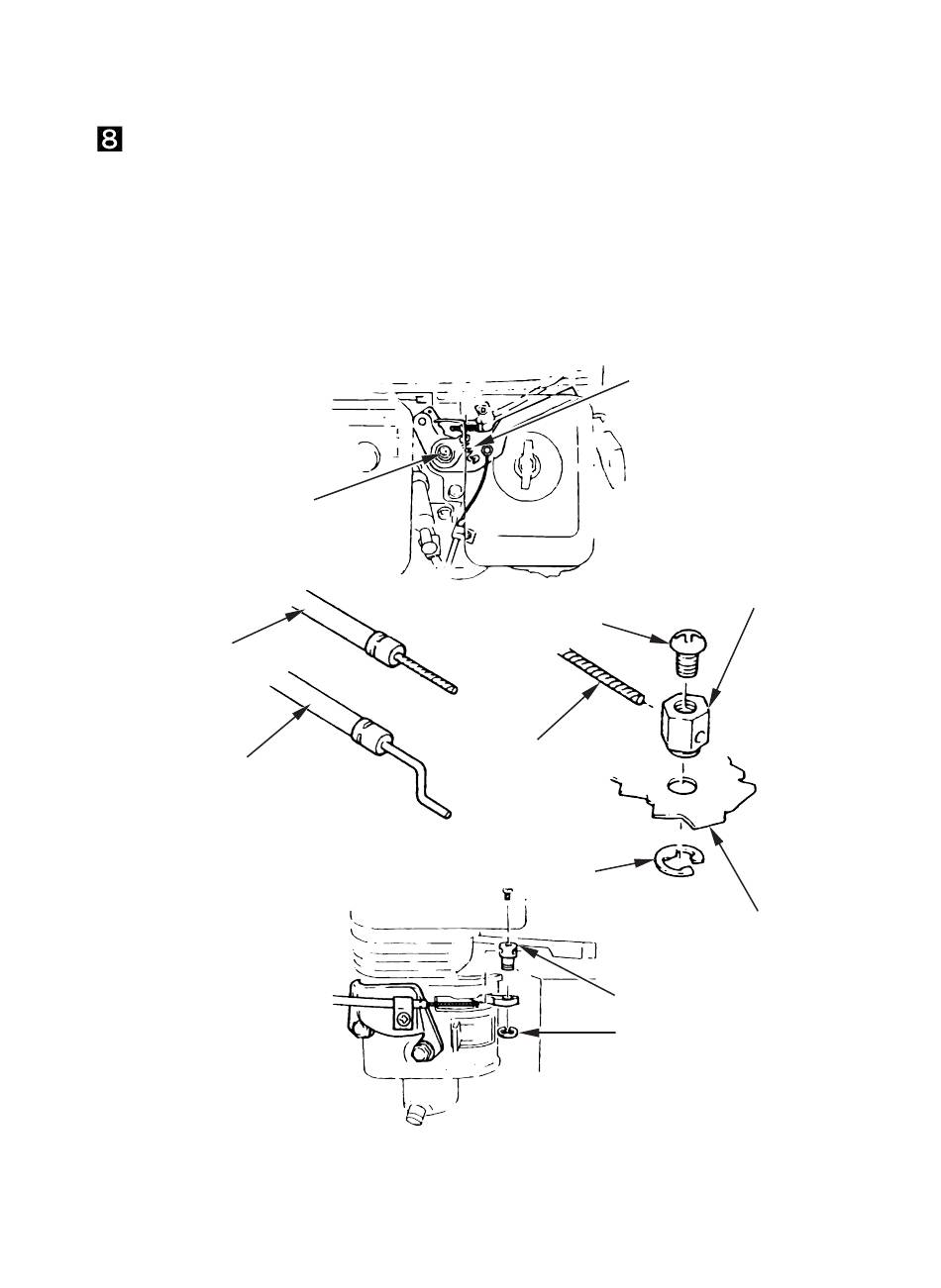

Le levier de commande des gaz et la tirette du starter sont pourvus d'orifices pemettant la
fixation de câble en option. Les croquis suivants illustrent la méthode de pose d'un câble
rigide et d'un câble tressé. En cas d'utilisation d'un câble tressé, poser un ressort de rappel de
la manière illustrée.
Il est nécessaire de desserrer l'écrou de frottement du levier de commande des gaz lorsque
le papillon est actionné à l'aide d'un câble.
ECROU DE FROTTEMENT DU
LEVIER DE COMMANDE DES GAZ
FIXATION DE NOYAU DE
CABLE FLEXIBLE
ACCOUPLEMENT DE
CABLE RIGIDE
VIS DE 4 mm
FIL
CIRCLIP DE 5 mm
PORTE-FIL
CIRCLIP DE 5 mm
28
RESSORT DE RAPPEL
PORTE-FIL
LEVIER DES GAZ
