Betriebsanleitung
SH-2500-UNI-B
Pos: 20 / 99 geräte spez. Module/ PG2 Vakuum-Verl ege system e/SH -2500-UNI-B /Install.-Trav erse (525 001 66) mit 2 SPS. _SH.. .VPM @ 2\mod1 024_1. doc @ 8102 @ 2
6.5

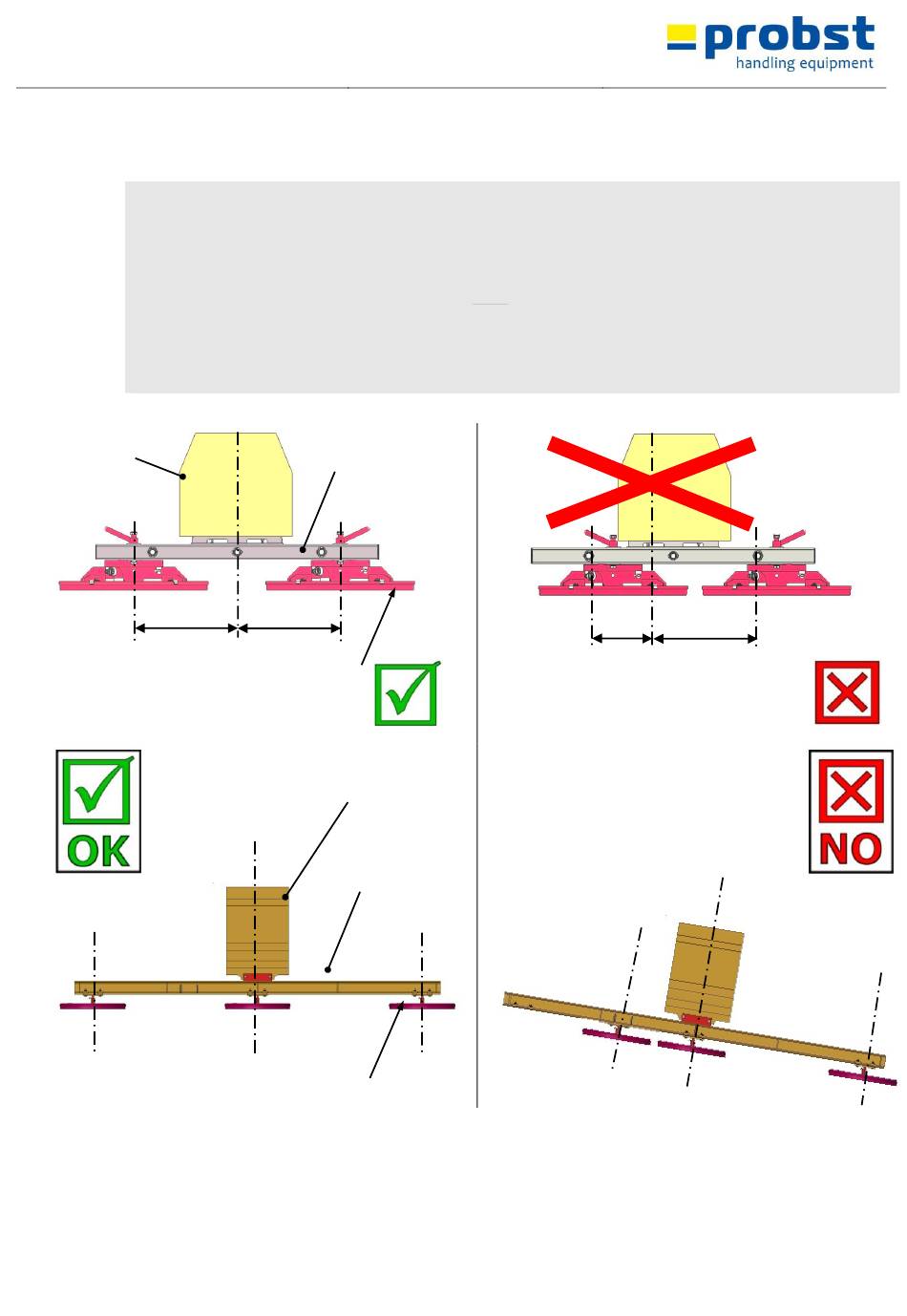

Verwendung der optionalen Traverse mit 2 (3) Saugplatten

Bei der Verwendung der Traverse mit 2 Saugplatten dürfen nur Saugplatten der gleichen Bauart
!
(Tragfähigkeit, Abmessungen u. Form) eingesetzt werden!
Die Saugplatten müssen immer den gleichen Abstand (A) zur senkrechten Mittelachse der Traverse haben
(siehe Abbildung 1).
Ein ungleiches Positionieren der Saugplatten ist nicht erlaubt (siehe Abbildung 2)!
Es ist darauf zu achten, dass die zu hebende Last (Steinplatte) immer waagrecht hängt.
Bei speziellen Traversen bei denen 3 Saugplatten zugelassen sind, müssen diese in gleicherweise
positioniert werden (siehe Abb. 3).
Vakuum
-gerät
A
Abbildung 1
Abb. 3
19 / 31
Installation
Traverse
A
Saugplatte
Vakuum-
gerät
Traverse
Saugplatte
B
V7
A
Abbildung 2
DE
