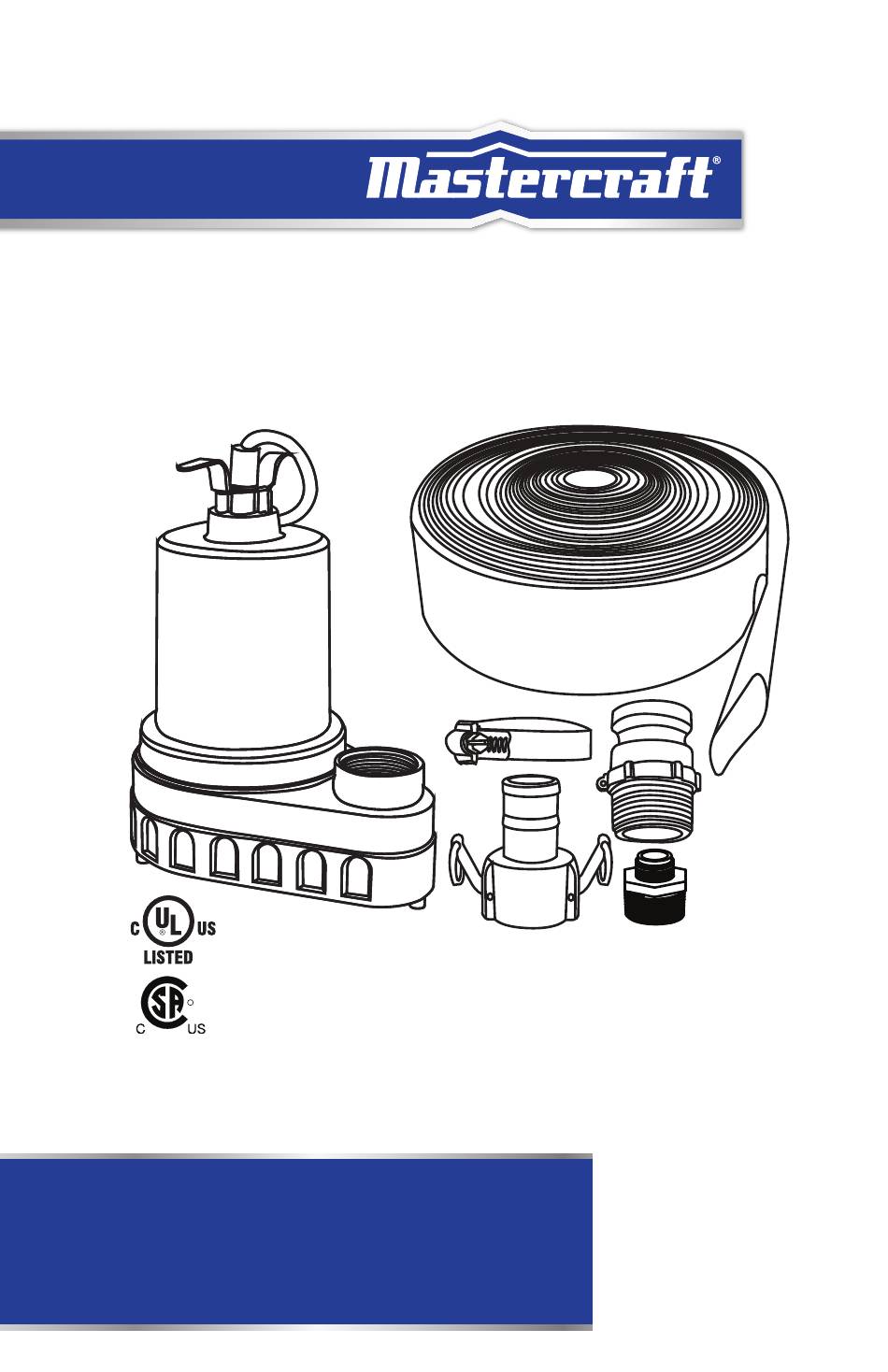

- Page 1 062-3410-8 Submersible UTILITY PUMP IMPORTANT: INSTRUCTION Please read this manual carefully before installing MANUAL or operating this utility pump. Save this manual for future reference.
- Page 2 headline bars headline bars continuation tabs notes continuation tabs warnings notes warnings...
- Page 3 TABLE OF CONTENTS Technical Specifications Safety Guidelines Installation and Operation Key Parts Diagram Maintenance and Troubleshooting Warranty Information NOTE: If any parts are missing or damaged, or if you have any questions, please call our toll-free helpline at 1-800-689-9928. SAVE THESE INSTRUCTIONS This manual contains important safety and operating instructions.
- Page 4 062-3410-8 | contact us: 1-800-689-9928 MOTOR SPECIFICATIONS Horsepower Voltage Amps 4.9 A Hertz 60 Hz Phase Single 3450 RPM continuation tabs continuation tabs Motor Type Permanent split capacitor (PSC) Insulation Class A Circuit Requirements...
- Page 5 PERFORMANCE CHART Lift 0’ 5’ 10’ 15’ 20’ 25’ (0 m) (1.5 m) (3 m) (4.6 m) (6 m) (7.6 m) Flow 3300 U.S. GPH 2880 U.S. GPH 2520 U.S. GPH 2040 U.S. GPH 1500 U.S. GPH 960 U.S. GPH (12.490 L/Hr) (10.902 L/Hr) (9538 L/Hr)
- Page 6 062-3410-8 | contact us: 1-800-689-9928 SAFETY GUIDELINES Carefully read, understand and follow all safety instructions in this manual. This is the safety alert symbol. When you see this symbol, look for one of the following signal words.
- Page 7 Cable should be protected at all times to avoid punctures, cuts, and abrasions. Inspect frequently. • Do not remove cord and strain relief. • Mastercraft Canada is not responsible for losses, injury, or death resulting from a failure to observe ® these safety precautions, or misuse or abuse of pumps or equipment.
- Page 8 062-3410-8 | contact us: 1-800-689-9928 UNPACKING • Upon receiving the pump, it should be inspected for damage or missing parts. If you have concerns please contact customer support at 1-800-689-9928. INSTALLATION Thread the male cam-lock adaptor (included) into the pump discharge. Connect the female cam-lock fitting (with hose, included) to the male adaptor and secure.
- Page 9 PARTS LIST No. Description Qty. Power Cord Handle Oil Fill Plug with O-Ring GHT Adaptor Shaft Seal Impeller Gasket Base / Volute Intake Screen Motor* Layflat Hose Hose Clamp Camlock Fitting (Male) Camlock Fitting (Female) *If motor fails, replace entire pump.
- Page 10 062-3410-8 | contact us: 1-800-689-9928 MAINTENANCE The pump motor is hermetically sealed in the housing and does not require any service. Disassembly of the motor housing or modification of the power cord voids the warranty.
- Page 11 This Mastercraft product is guaranteed for a period of three (3) years from the date of original retail purchase against defects in materials and workmanship. Subject to the conditions and limitations described below, this product, if returned to us with proof of purchase within the stated warranty period and if covered under this warranty, will be repaired or replaced (with the same model, or one of equal value or specification), at our option.
- Page 13 N° de modèle : 062-3410-8 POMPE UTILITAIRE Immergée IMPORTANT : GUIDE Veuillez lire ce guide attentivement avant de D’UTILISATION procéder à l’installation ou à l’utilisation de cette pompe. Conservez ce guide pour toute consultation ultérieure.
- Page 14 headline bars headline bars continuation tabs notes continuation tabs warnings notes warnings...
- Page 15 TABLE DES MATIÈRES Fiche technique Consignes de sécurité Installation et Fonctionnement Schéma des pièces clés Entretien et Dépannage Garantie REMARQUE : Si des pièces sont manquantes ou endommagées, ou si vous avez des questions, veuillez appeler notre service d’assistance téléphonique sans frais au 1 800 689- 9928.
- Page 16 N° de modèle : 062-3410-8 | Communiquez avec nous au 1 800 689-9928 FICHE TECHNIQUE DU MOTEUR Puissance 1/2 HP Tension 115 V Alimentation 4.9 A Hertz 60 Hz Courant Monophasé Tr/min 3 450 continuation tabs...
- Page 17 TABLEAU DE RENDEMENT Hauteur de 0 pi 5 pi 10 pi 15 pi 20 pi 25 pi refoulement (0 m) (1,5 m) (3 m) (4,6 m) (6 m) (7,6 m) Débit 3 300 gal US/h 2 880 gal US/h 2 520 gal US/h 2 040 gal US/h 1 500 gal US/h 960 gal US/h...
- Page 18 N° de modèle : 062-3410-8 | Communiquez avec nous au 1 800 689-9928 CONSIGNES DE SÉCURITÉ Lisez attentivement, comprenez et suivez toutes les consignes de sécurité dans ce guide. Ceci est un symbole d’avertissement. Lorsque vous apercevez ce symbole, recherchez l’un des mots d’avertissement suivants.
- Page 19 Examinez l’appareil régulièrement. • Ne retirez pas le cordon ou le serre-câble. • Mastercraft Canada ne peut pas être tenue responsable des dommages, blessures ou de la mort découlant du non-respect de ces consignes, ou d’une utilisation inadéquate ou abusive de pompes et d’équipement.
- Page 20 N° de modèle : 062-3410-8 | Communiquez avec nous au 1 800 689-9928 DÉBALLAGE • Lorsque vous recevez la pompe, examinez-la pour repérer tout dommage ou toute pièce manquante. Pour toute question, veuillez communiquer avec le service à la clientèle en composant le 1 800 689-9928.
- Page 21 LISTE DES PIÈCES No. Description Qté Cordon d’alimentation Poignée Bouchon de remplissage d’huile avec joint torique Adaptateur à filetage pour tuyau d’arrosage Joint de l’arbre Tête de pompe Joint d’étanchéité Base/sortie Crépine d’aspiration Moteur* Tuyau à Plat Collier de Serrage Raccord Camlock (Mâle) Raccord Camlock (Femelle)
- Page 22 N° de modèle : 062-3410-8 | Communiquez avec nous au 1 800 689-9928 ENTRETIEN Le moteur de la pompe est scellé hermétiquement dans le boîtier et ne nécessite aucun entretien. Tout démontage du boîtier du moteur ou toute modification apportée au cordon d’alimentation annulera la garantie.
- Page 23 Le présent produit Mastercraft est garanti pour une période de trois (3) ans à compter de la date de l’achat au détail original contre les vices de matériau(x) et de fabrication. Sous réserve des conditions et restrictions énoncées ci-dessous, le présent produit sera réparé ou remplacé (par un produit du même modèle ou par un produit ayant une valeur égale ou des caractéristiques identiques), à...
