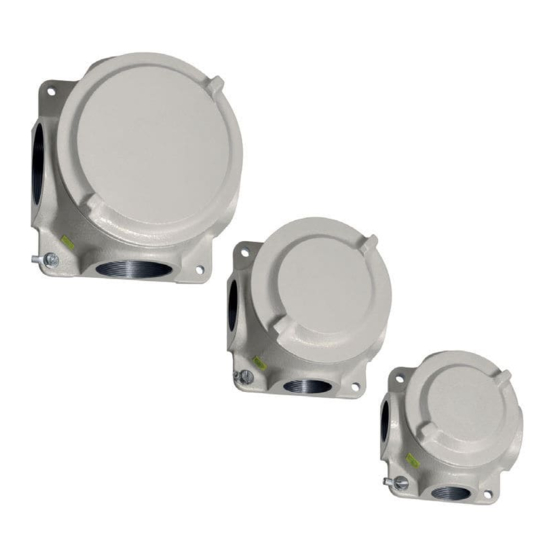

Summary of Contents for Stahl 8252 Series
- Page 1 Betriebsanleitung Leergehäuse Ex d > 8252/0...
-
Page 2: Table Of Contents
Änderungen vorbehalten. 2.3 Konformität zu Normen und Bestimmungen Die Konformität zu Normen und Bestimmungen kann den entsprechenden Zertifikaten und der Herstellererklärung (z. B. EG-Konformitätserklärung) entnommen werden. Diese Dokumente können unter www.stahl-ex.com abgerufen werden. Leergehäuse Ex d 213855 / 825260300040 8252/0... -
Page 3: Verwendete Symbole
Verwendete Symbole Verwendete Symbole Sicherheitshinweise Nichtbeachtung kann zu Sachschäden, schweren Verletzungen oder zum Tod führen. Die Sicherheitshinweise dieser Betriebsanleitung und auf dem Gerät sind unbedingt zu beachten! Warnzeichen Gefahr durch explosionsfähige Atmosphäre! Warnzeichen Gefahr durch spannungsführende Teile! Hinweis Diese Grafik kennzeichnet wichtige Zusatzinformationen, Tipps und Empfehlungen. -
Page 4: Umbauten Und Änderungen
Bestimmungsgemäße Verwendung 4.3 Umbauten und Änderungen WARNUNG Umbauten und Änderungen am Gerät sind nicht zulässig. Für Schäden, die durch Umbauten und Änderungen entstehen, übernehmen wir weder Haftung noch Gewährleistungsverpflichtungen. Bestimmungsgemäße Verwendung Die Leergehäuse 8252/0 in den Zündschutzarten Druckfeste Kapselung "Ex d" und Schutz durch Gehäuse "t"... -
Page 5: Installation
Installation Installation 8.1 Maßangaben / Befestigungsmaße ø A 4 ø F 3 14947E00 Gehäuse (Maße in mm) Größe 1 Größe 2 Größe 3 Größe 4 8252/11-...-.. 8252/12-...-.. 8252/13-...-.. 8252/14-...-.. á ØA3 ØA4 M130 ØB2 ØB3 ØB7 ØF3 Max. Gewindegröße Metrisch 3/4"... -
Page 6: Gehäusedeckel Auf-/Zuschrauben
Installation 8.2 Gehäusedeckel auf-/zuschrauben Gehäusedeckel aufschrauben Gehäusedeckel vorsichtig abschrauben und beiseite legen. Gehäusedeckel zuschrauben Zur Verhinderung von Korrosion das Deckelgewinde mit säurefreiem Fett bestreichen (OKS seewasserfest Art.-Nr. 105082, siehe Kapitel „Zubehör und Ersatzteile“). Gehäusedeckel von Hand vorsichtig auf Gehäuseunterteil schrauben (Gewinde nicht verkanten). -
Page 7: Inbetriebnahme
12 Zubehör und Ersatzteile WARNUNG Nur geeignete Komponenten verwenden! Es sind nur Original-Zubehörteile und Original-Ersatzteile der Fa. R. STAHL zu verwenden. Es ist darauf zu achten, dass nur Komponenten in das Gehäuse eingebaut werden, die dafür geeignet sind und über eine entsprechende Zertifizierung verfügen. - Page 9 Operating Instructions Ex d Empty Enclosure > 8252/0...
- Page 10 The conformity to the standards and regulations is specified in the corresponding certificates and declarations of the manufacturer (e.g. EC Declaration of Conformity). These documents are available for download on the internet page www.stahl-ex.com. Ex d Empty Enclosure 213855 / 825260300040 8252/0 2012-09-26·BA00·III·en·00...
-
Page 11: Symbols Used
Symbols Used Symbols Used Safety Instructions Non-observance can result in damage to equipment, seriours injuries or death. The safety instructions contained in these operating instructions and affixed to the device must be observed! Warning symbol Danger due to explosive atmosphere! Warning symbol Danger due to live parts! ... -
Page 12: Alterations And Modifications
Intended Use 4.3 Alterations and Modifications WARNING Alterations and modifications to the device are not permitted. We shall not accept any liability or warranty obligations for damage resulting from alterations and modifications. Intended Use The empty enclosures 8252/0 of types of protection flameproof encapsulation "Ex d" and protected by the enclosure "t"... -
Page 13: Installation
Installation Installation 8.1 Dimensions / Mounting Dimensions ø A 4 ø F 3 14947E00 Enclosure (dimensions in mm) Size 1 Size 2 Size 3 Size 4 8252/11-...-.. 8252/12-...-.. 8252/13-...-.. 8252/14-...-.. áA1 ØA3 ØA4 M130 ØB2 ØB3 ØB7 ØF3 Max. thread size Metric 3/4"... -
Page 14: Remove / Tighten The Enclosure Cover
Installation 8.2 Remove / Tighten the Enclosure Cover Remove the enclosure cover Carefully Remove the enclosure cover and put it aside. Tighten the enclosure cover To prevent corrosion, the cover thread must be coated with acid-free grease (OKS seawater-resistant art. -
Page 15: Putting Into Service
The national waste disposal regulations have to be observed. 12 Accessories and Spare Parts WARNING Use suitable components only! Use only original R. STAHL accessories and spare parts. Make sure that only suitable components with appropriate certification are built into the enclosure. Designation Description Art. -
Page 16: Ec Declaration Of Conformity
EC Declaration Of Conformity 13 EC Declaration Of Conformity Ex d Empty Enclosure 213855 / 825260300040 8252/0 2012-09-26·BA00·III·en·00...
