Stahl 8018/3 Series Operating Instructions Manual

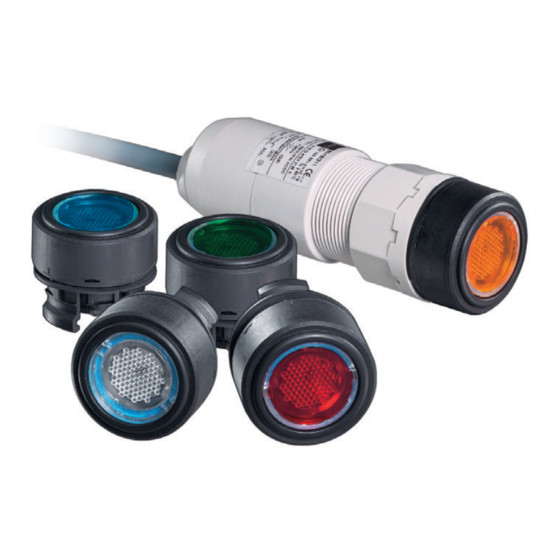

Led illuminated pushbutton for panel mounting
Hide thumbs Also See for 8018/3 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
LED-Leuchtdrucktaster
für Schalttafeleinbau
LED Illuminated Pushbutton
for Panel Mounting
Reihe 8018/3
Series 8018/3
Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8018/3 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Stahl 8018/3 Series

Summary of Contents for Stahl 8018/3 Series

  • Page 1 Betriebsanleitung Operating instructions Additional languages www.stahl-ex.com DE EN LED-Leuchtdrucktaster für Schalttafeleinbau LED Illuminated Pushbutton for Panel Mounting Reihe 8018/3 Series 8018/3...
  • Page 3 Betriebsanleitung Additional languages www.stahl-ex.com LED-Leuchtdrucktaster für Schalttafeleinbau Reihe 8018/3...

  • Page 4: Table Of Contents

    Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................3 Symbole in der Betriebsanleitung ...............3 Warnhinweise .....................4 Symbole am Gerät ....................4 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Qualifikation des Personals ................5 Sichere Verwendung ...................5 Umbauten und Änderungen ................6...

  • Page 5: De De

    Diese ist rechtsverbindlich in allen juristischen Angelegenheiten. Weitere Dokumente • Datenblatt Weitere Sprachen, siehe www.stahl-ex.com. Konformität zu Normen und Bestimmungen Siehe Zertifikate und EU-Konformitätserklärung: www.stahl-ex.com. Das Gerät verfügt über eine IECEx-Zulassung. Siehe IECEx-Homepage: http://iecex.iec.ch/ Weitere nationale Zertifikate stehen unter dem folgenden Link zum Download bereit: http://www.r-stahl.com/downloads/certificates.html.

  • Page 6: 2.2 Warnhinweise

    Erläuterung der Symbole Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: • Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS • Art und Quelle der Gefahr/des Schadens • Folgen der Gefahr •...

  • Page 7: Sicherheitshinweise

    Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •...

  • Page 8: Umbauten Und Änderungen

    Funktion und Geräteaufbau Inbetriebnahme, Wartung, Reparatur • Inbetriebnahme und Instandsetzung nur durch qualifizierte und autorisierte Personen (siehe Abschnitt "Qualifikation des Personals") durchführen lassen. • Vor Inbetriebnahme sicherstellen, dass das Gerät unbeschädigt ist. • Nur Wartungsarbeiten durchführen, die in dieser Betriebsanleitung beschrieben sind. Umbauten und Änderungen GEFAHR Explosionsgefahr durch Umbauten und Änderungen am Gerät!
  • Page 9 Technische Daten Technische Daten Explosionsschutz Global (IECEx) Gas und Staub IECEx PTB 07.0011X Ex e 8018/31. Ex db mb IIC T6 Gb Ex i 8018/32. Ex db mb ia IIC T6 Gb Ex tb IIIC T80°C Db Europa (ATEX) Gas und Staub PTB 02 ATEX 2129 X Ex e 8018/31.

  • Page 10: Technische Daten

    Leitung H05 6 x 0,75 mm , 6-polig Leitungslänge 6 m (weitere Längen auf Anfrage) Weitere technische Daten, siehe www.stahl-ex.com. Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern. • Gerät nicht stürzen.

  • Page 11: Montage Und Installation

    Montage und Installation Montage und Installation Das Gerät ist für den Einsatz in gasexplosionsgefährdeten Bereichen der Zonen 1 und 2, in staubexplosionsgefährdeten Bereichen der Zonen 21 und 22 sowie auch im sicheren Bereich zugelassen. GEFAHR Explosionsgefahr bei Installation ohne Feldgehäuse! Nichtbeachten führt zu schweren oder tödlichen Verletzungen! •...

  • Page 12: Maßangaben / Befestigungsmaße

    Montage und Installation Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten Ø [ 1,50] Ø 38,50 Ø [ 1,52] Ø 42 [1,57] 3,50 [0,14] 36,50 Ø [ 1,44] Ø 03315E00 04488E00 Reihe 8018 Bohrbild: LED-Leuchtdrucktaster Aneinanderreihung mehrerer Schalttafeleinbaugeräte mit Vorsatz-Ø...
  • Page 13 Montage und Installation 7.2.2 Montage Einlochmontage • Den Leuchtdrucktastervorsatz (1) in die Einbauwand (3) stecken und arretieren. Dabei auf exakten Sitz der Dichtung (2) achten. • Den Leuchtdrucktaster von der Rückseite auf den 04928E00 Leuchtdrucktastervorsatz (1) stecken. Sicherstellen, dass Leuchtdrucktaster und Leuchtvorsatz (1) fest in der Einbauwand (3) sitzen.

  • Page 14: 7.3 Installation

    Montage und Installation Installation GEFAHR Explosionsgefahr durch falsche Auswahl der Zündschutzart! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Innerhalb eines explosionsgefährdeten Bereiches ausschließlich Leiter in einer der Zone entsprechenden Zündschutzart verbinden. VORSICHT Gefahr eines Stromschlags durch spannungsführende Teile! Nichtbeachten kann zu leichten Verletzungen führen. •...

  • Page 15: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme GEFAHR Explosionsgefahr durch fehlerhafte Installation! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Gerät vor der Inbetriebnahme auf korrekte Installation prüfen. • Nationale Bestimmungen einhalten. Vor Inbetriebnahme Folgendes sicherstellen: • Montage und Installation kontrollieren. • Gehäuse darf keine Schäden aufweisen. •...

  • Page 16: Reparatur

    R. STAHL Schaltgeräte GmbH ausführen lassen. Rücksendung • Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R.

  • Page 17: Zubehör Und Ersatzteile

    Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile. Nichtbeachten kann Sachschaden verursachen! • Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH verwenden. Zubehör und Ersatzteile, siehe Datenblatt auf Homepage www.stahl-ex.com. 129916 / 8018602300 LED-Leuchtdrucktaster für Schalttafeleinbau 2016-09-27·BA00·III·de·03 Reihe 8018/3...
  • Page 19 Operating instructions Additional languages www.stahl-ex.com LED Illuminated Pushbutton for Panel Mounting Series 8018/3...
  • Page 20 Contents General Information ....................3 Manufacturer .......................3 Information regarding the Operating Instructions ..........3 Further Documents .....................3 Conformity with Standards and Regulations ............3 Explanation of the Symbols ................3 Symbols in these Operating Instructions ............3 Warning Notes ....................4 Symbols on the Device ..................4 Safety Notes .......................5 Operating Instructions Storage ................5 Personnel Qualification ..................5...

  • Page 21: En En

    • Data sheet For further languages, see www.stahl-ex.com. Conformity with Standards and Regulations See certificates and EU Declaration of Conformity: www.stahl-ex.com. The device has IECEx approval. See IECEx homepage: http://iecex.iec.ch/ Further national certificates can be downloaded via the following link: http://www.r-stahl.com/downloads/certificates.html.

  • Page 22: 2.2 Warning Notes

    Explanation of the Symbols Warning Notes Warnings must be observed under all circumstances, in order to minimize the risk due to construction and operation. The warning notes have the following structure: • Signalling word: DANGER, WARNING, CAUTION, NOTICE • Type and source of danger/damage •...

  • Page 23: Safety Notes

    • Ensure that the contents of these operating instructions are fully understood by the personnel in charge. • Always consult with R. STAHL Schaltgeräte GmbH if using the device under operating conditions which are not covered by the technical data.

  • Page 24: Modifications And Alterations

    Function and Device Design Commissioning, maintenance, repair • Only have commissioning and repairs performed by qualified and authorised persons (see "Personnel qualification" section). • Before commissioning, make sure that the device is not damaged. • Perform only maintenance work described in these operating instructions. Modifications and Alterations DANGER Explosion hazard due to modifications and alterations to the device!
  • Page 25 Technical Data Technical Data Explosion Protection Global (IECEx) Gas and dust IECEx PTB 07.0011X Ex e 8018/31. Ex db mb IIC T6 Gb Ex i 8018/32. Ex db mb ia IIC T6 Gb Ex tb IIIC T80°C Db Europe (ATEX) Gas and dust PTB 02 ATEX 2129 X Ex e...

  • Page 26: Technical Data

    , 6 poles Cable length 6 m (others lengths on request) For further technical data, see www.stahl-ex.com. Transport and Storage • Transport and store the device only in the original packaging. • Store the device in a dry place (no condensation) and vibration-free.

  • Page 27: Mounting And Installation

    Mounting and Installation Mounting and Installation The device is approved for use in gas explosion hazardous areas of Zones 1 and 2 and dust explosion hazardous area of Zones 21 and 22 and in safe areas. DANGER Explosion hazard due to installation without field enclosure! Non-compliance results in severe or fatal injuries! •...

  • Page 28: Dimensions / Fastening Dimensions

    Mounting and Installation Dimensions / Fastening Dimensions Dimensional drawings (All dimensions in mm [inches]) – Subject to alterations Ø [ 1,50] Ø 38,50 Ø [ 1,52] Ø 42 [1,57] 3,50 [0,14] 36,50 Ø [ 1,44] Ø 03315E00 04488E00 Series 8018 Drilling hole pattern: LED illuminated pushbutton Aligning several panel mounting devices...
  • Page 29 Mounting and Installation 7.2.2 Assembly Single hole mounting • Push the illuminated pushbutton actuator (1) into the installation wall (3) and lock it in position. Ensure that the seal (2) is seated precisely when doing so. • Push the illuminated 04928E00 pushbutton (1) from the back of the panel onto the illuminated...

  • Page 30: 7.3 Installation

    Mounting and Installation Installation DANGER Explosion hazard due to incorrect selection of the type of protection! Non-compliance results in severe or fatal injuries. • Within a hazardous area, connect only conductors in a type of protection corresponding to the zone. CAUTION Danger of electric shock due to energised parts! Non-compliance can result in minor injuries!

  • Page 31: Commissioning

    Commissioning Commissioning DANGER Explosion hazard due to incorrect installation! Non-compliance results in severe or fatal injuries. • Check the device for proper installation before commissioning. • Comply with national regulations. Before commissioning, ensure the following: • Check the mounting and installation. •...

  • Page 32: Repair

    • Only return or package the devices after consulting R. STAHL! Contact the responsible representative at R. STAHL for this. R. STAHL's customer service is available to handle returns if repair or service is required. Only return or package the devices after contacting and consulting R. STAHL! •...

  • Page 33: Accessories And Spare Parts

    Malfunction or damage to the device due to the use of non-original components. Non-compliance can result in material damage. • Use only original accessories and spare parts from R. STAHL Schaltgeräte GmbH. For accessories and spare parts, see data sheet on our homepage www.stahl-ex.com.
