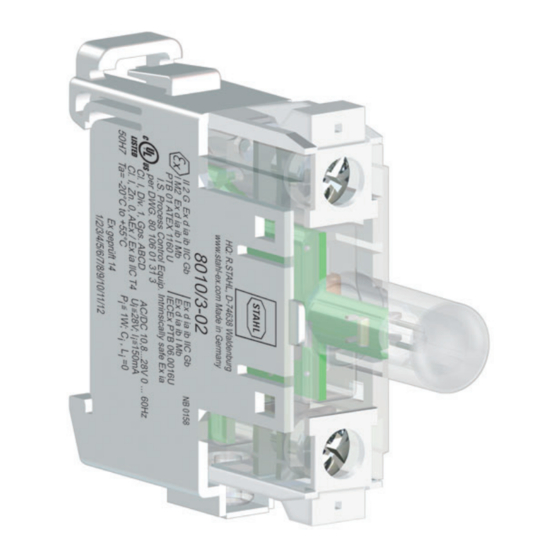

LED-Leuchtelement
Reihe 8010
Betriebsanleitung
Additional languages r-stahl.com
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8010 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Stahl 8010 Series

Summary of Contents for Stahl 8010 Series

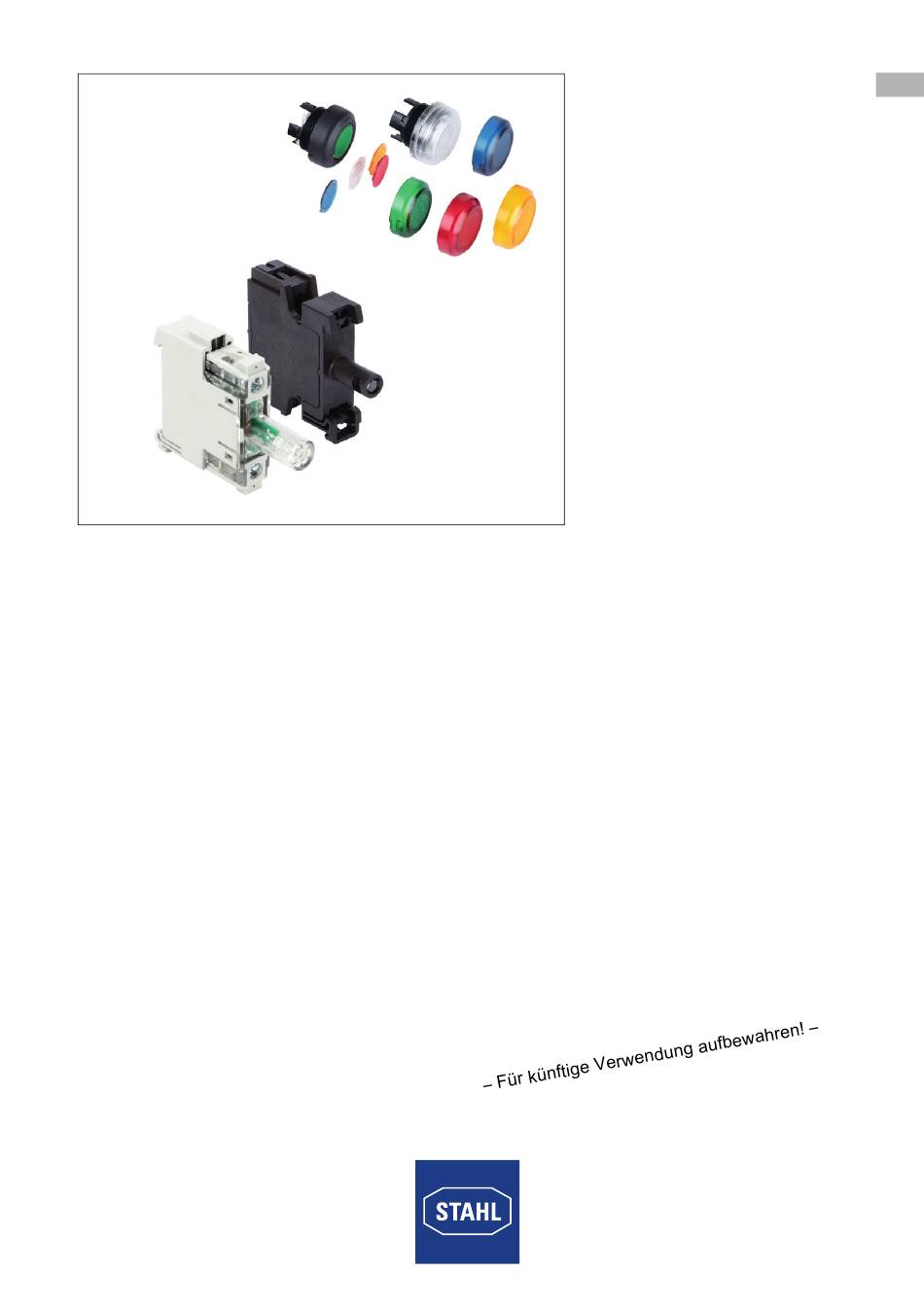

  • Page 1 Betriebsanleitung Additional languages r-stahl.com LED-Leuchtelement Reihe 8010...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Zu dieser Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ...............4 Symbole am Gerät ....................4 Sicherheit ......................5 Bestimmungsgemäße Verwendung ..............5 Qualifikation des Personals ................5 Restrisiken ......................6 Transport und Lagerung ..................7 Montage und Installation ..................7...

  • Page 3: De De

     Betriebsanleitung während der Lebensdauer des Geräts aufbewahren.  Betriebsanleitung dem Bedien- und Wartungspersonal jederzeit zugänglich machen.  Betriebsanleitung an jeden folgenden Besitzer oder Benutzer des Geräts weitergeben.  Betriebsanleitung bei jeder von R. STAHL erhaltenen Ergänzung aktualisieren. ID-Nr.: 128912 / 8010607300 Publikationsnummer: 2019-10-21·BA00·III·de·01...

  • Page 4: Erläuterung Der Symbole

    Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Hinweis zum leichteren Arbeiten GEFAHR! Gefahrensituation, die bei Nichtbeachtung der Sicherheitsmaßnahmen zum Tod oder zu schweren Verletzungen mit bleibenden Schäden führen kann. WARNUNG! Gefahrensituation, die bei Nichtbeachtung der Sicherheitsmaßnahmen zu schweren Verletzungen führen kann.

  • Page 5: Sicherheit

    Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •...

  • Page 6: 3.3 Restrisiken

     Maximal 2 Leitungen an einer Klemme anbringen.  Gerät nicht umbauen oder verändern.  Reparaturen am Gerät nur durch R. STAHL durchführen lassen.  Gerät nur mit feuchtem Tuch und ohne kratzende, scheuernde oder aggressive Reinigungsmittel oder Lösungen schonend reinigen.

  • Page 7: 4 Transport Und Lagerung

    Transport und Lagerung Transport und Lagerung  Gerät sorgfältig und unter Beachtung der Sicherheitshinweise (siehe Kapitel "Sicherheit") transportieren und lagern. Montage und Installation Montage / Demontage  Gerät sorgfältig und nur unter Beachtung der Sicherheitshinweise (siehe Kapitel "Sicherheit") montieren.  Folgende Einbaubedingungen und Montageanweisungen genau durchlesen und exakt befolgen.
  • Page 8 Montage und Installation Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 05899E00 Zugfederanschluss 10 - 10,5 [0,39 - 0,41] 19509E00 Schraubanschluss LED-Leuchtelement 128912 / 8010607300 Reihe 8010 2019-10-21·BA00·III·de·01...

  • Page 9: Betrieb

    • Einhaltung der zulässigen Umgebungstemperaturen, • Sicherstellen der bestimmungsgemäße Verwendung. Wartung  Gerät gemäß den geltenden nationalen Bestimmungen und den Sicherheitshinweisen dieser Betriebsanleitung (Kapitel "Sicherheit") warten. Reparatur  Reparaturen am Gerät nur durch R. STAHL durchführen lassen. 128912 / 8010607300 LED-Leuchtelement 2019-10-21·BA00·III·de·01 Reihe 8010...

  • Page 10: Rücksendung

    Rücksendung Rücksendung  Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung.

  • Page 11: 13.1 Technische Daten

    Anhang A Anhang A 13.1 Technische Daten Explosionsschutz Ausführung LED-Leuchtelement Tragschienenmontage 8010/2, 8010/3 Global (IECEx) Gas und Bergbau IECEx PTB 06.0016U Ex db eb IIC Gb Ex db ia ib IIC Gb Ex db eb I Mb Ex db ia ib I Mb Europa (ATEX) Gas und Bergbau PTB 01 ATEX 1160 U...
  • Page 12 Anhang A Technische Daten Elektrische Daten Bemessungs- Ex e: 12 ... 230 V AC (±10 %) betriebsspannung 12 ... 230 V DC (±10 %) Ex i: 12 ... 24 V DC (±10 %) max. 30 V DC max. 12 V DC Sicherheits- Ex i: ( 30 V, I...
  • Page 13 -60 ... +65 °C Mechanische Daten Material Gehäuse Polyamid Kontaktmaterial Silber-Nickel Anschluss- 0,32 mm (AWG 22) ... 2,5 mm (AWG 14) eindrähtig/feindrähtig/feindrähtig querschnitt mit Aderendülse Anzugsdrehmoment siehe Kapitel "Installation" Schutzart IP20 Weitere technische Daten, siehe r-stahl.com. 128912 / 8010607300 LED-Leuchtelement 2019-10-21·BA00·III·de·01 Reihe 8010...

  • Page 14: Anhang B

    Anhang B Anhang B 14.1 Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 18724E00 18723E00 8010/2, 8010/3, 8010/C1661 8010/6 LED-Leuchtelement LED-Leuchtelement Tragschienenmontage Fronteinbau LED-Leuchtelement 128912 / 8010607300 Reihe 8010 2019-10-21·BA00·III·de·01...
  • Page 15 Operating instructions Additional languages r-stahl.com LED Element Series 8010...
  • Page 16 Contents General Information ....................3 Manufacturer .......................3 About these Operating Instructions ..............3 Further Documents .....................3 Conformity with Standards and Regulations ............3 Explanation of the Symbols ................4 Symbols in these Operating Instructions ............4 Symbols on the Device ..................4 Safety ........................5 Intended Use .......................5 Personnel Qualification ..................5 Residual Risks ....................6 Transport and Storage ..................7...

  • Page 17: En En

    • 8602/3 manual For documents in other languages, see r-stahl.com. Conformity with Standards and Regulations • Certificates and EU Declaration of Conformity: r-stahl.com. • The device has IECEx approval. See IECEx homepage: http://iecex.iec.ch/ to view the certificate. • Further national certificates can be downloaded via the following link: https://r-stahl.com/en/global/support/downloads/.

  • Page 18: Explanation Of The Symbols

    Explanation of the Symbols Explanation of the Symbols Symbols in these Operating Instructions Symbol Meaning Tip for making work easier DANGER! Dangerous situation which can result in fatal or severe injuries causing permanent damage if the safety measures are not complied with.

  • Page 19: Safety

    - in accordance with these operating instructions. Intended Use The 8010 series lighting element is intended for installation in enclosures with the "Ex e" increased safety type of protection. It is approved for use in hazardous areas of Zones 1, and 2 and in safe areas.

  • Page 20: 3.3 Residual Risks

    Observe the ambient conditions when selecting the transport packaging (see the "Technical data" chapter).  Check the packaging and the device for damage. Report any damage to R. STAHL immediately. Do not commission a damaged device.  Store the device in its original packaging in a dry place (with no condensation), and make sure that it is stable and protected against the effects of vibrations and knocks.

  • Page 21: 4 Transport And Storage

    Transport and Storage Transport and Storage  Transport and store the device carefully and in accordance with the safety notes (see Chapter "Safety"). Mounting and Installation Mounting / Dismounting  Mount the device carefully and only in accordance with the safety notes (see Chapter "Safety").
  • Page 22 Mounting and Installation Dimensional drawings (all dimensions in mm [inches]) – Subject to modification 05899E00 Spring-cage connection 10 - 10,5 [0,39 - 0,41] 19509E00 Screw connector LED Element 128912 / 8010607300 Series 8010 2019-10-21·BA00·III·en·01...

  • Page 23: Operation

     Perform maintenance on the device according to the applicable national regulations and the safety notes in these operating instructions ("Safety" chapter). Repair  Repair work on the device must be performed only by R. STAHL. 128912 / 8010607300 LED Element 2019-10-21·BA00·III·en·01...

  • Page 24: Returning The Device

     Only return or package the devices after consulting R. STAHL! Contact the responsible representative from R. STAHL. R. STAHL's customer service is available to handle returns if repair or service is required.  Contact customer service personally.  Go to the r-stahl.com website.

  • Page 25: 13.1 Technical Data

    Annex A Annex A 13.1 Technical Data Explosion Protection Version LED element mounting rail mounting 8010/2, 8010/3 Global (IECEx) Gas and mining IECEx PTB 06.0016U Ex db eb IIC Gb Ex db ia ib IIC Gb Ex db eb I Mb Ex db ia ib I Mb Europe (ATEX) Gas and mining...
  • Page 26 Annex A Technical Data Electrical data Rated operational Ex e: 12 to 230 V AC (±10 %) voltage 12 to 230 V DC (±10 %) Ex i: 12 to 24 V DC (±10 %) max. 30 V DC max. 12 V DC Safety-specific Ex i: ( 30 V, I...
  • Page 27 0.32 mm (AWG 22) to 2.5 mm (AWG 14) solid/finely stranded/finely stranded cross-section with core end sleeve Tightening torque See "Installation" chapter Degree of protection IP20 For further technical data, see r-stahl.com. 128912 / 8010607300 LED Element 2019-10-21·BA00·III·en·01 Series 8010...

  • Page 28: Annex B

    Annex B Annex B 14.1 Dimensions / Fastening Dimensions Dimensional drawings (all dimensions in mm [inches]) – Subject to modification 18724E00 18723E00 8010/2, 8010/3, 8010/C1661 8010/6 LED element LED element Mounting rail mounting Front installation LED Element 128912 / 8010607300 Series 8010 2019-10-21·BA00·III·en·01...
