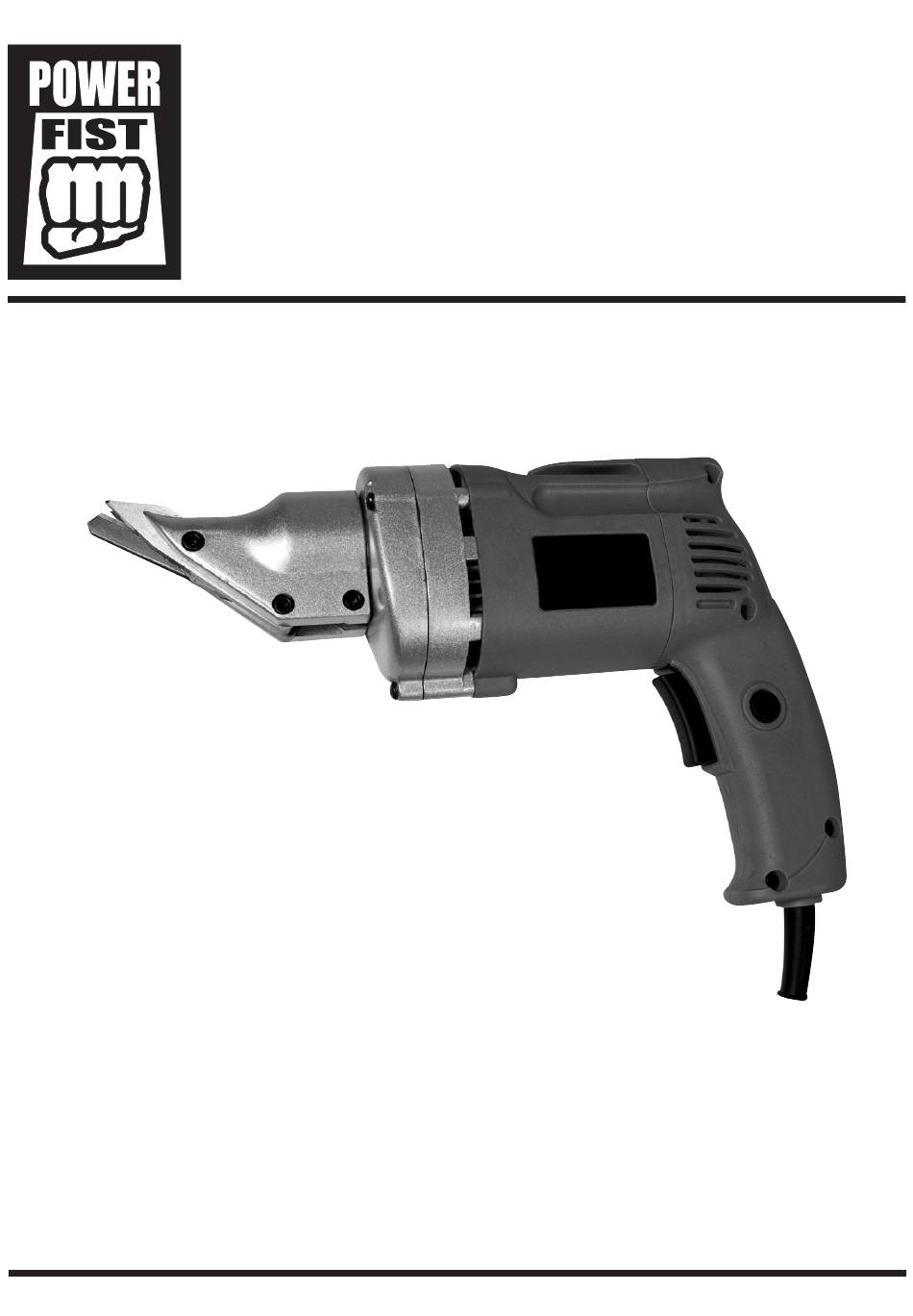

V 2.7
Please read and understand all instructions before use. Retain this manual for future reference.
16 Gauge
Electric Shear
User Manual
8343055

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8343055 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Power Fist 8343055

Summary of Contents for Power Fist 8343055

  • Page 1 V 2.7 8343055 16 Gauge Electric Shear User Manual Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 3: Specifications

    V 2.7 8343055 16 Gauge Electric Shear SPECIFICATIONS Capacity 1.2mm (0.047 in.) Max Cutting Capacity – Sheet Metal 16 gauge Max Cutting Capacity – Aluminum 1.8 mm Blade Material Iron Variable Speed 0 to 2,500 RPM Voltage Rating 120 volts...

  • Page 4: Personal Safety

    V 2.7 16 Gauge Electric Shear 8343055 PERSONAL SAFETY CAUTION! Wear protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI) when using the electric shear. 1. Dress properly, wear protective equipment. Use breathing, ear, eye, face, foot, hand, and head protection.

  • Page 5: Electrical Safety

    8343055 16 Gauge Electric Shear V 2.7 ELECTRICAL SAFETY 1. Disconnect power supply. Disconnect the tool from the power supply when not in use, before cleaning, servicing or changing any parts or accessories. 2. Protect yourself against electric shocks when working on electrical equipment. Avoid body contact with grounded surfaces such as pipes, radiators, cooking stoves and refrigerators.

  • Page 6: Extension Cord

    V 2.7 16 Gauge Electric Shear 8343055 EXTENSION CORD 1. As the distance from the supply outlet increases, you must use a heavier gauge extension cord. Using extension cords with inadequately sized wire causes a serious drop in voltage, resulting in loss of power and possible tool damage.
  • Page 7 8343055 16 Gauge Electric Shear V 2.7 TOOL USE AND CARE WARNING! Do not use the tool if the trigger / power switch does not function properly. Any tool that cannot be controlled with the ON / OFF switch is dangerous and must be repaired.

  • Page 8: Operation

    V 2.7 16 Gauge Electric Shear 8343055 OPERATION NOTE: It is a good idea to make a practice cut on a piece of scrap material before cutting the work material. This will allow you to be sure you are familiar with the way the tool operates, and that the cut can be made properly.

  • Page 9: Electrical Maintenance

    8343055 16 Gauge Electric Shear V 2.7 REMOVING THE BLADES You may occasionally want to remove the cutting blades to clean or sharpen them. A hex tool is provided for you to do that. CAUTION! Be sure the tool is unplugged before beginning work.

  • Page 10: Troubleshooting

    V 2.7 16 Gauge Electric Shear 8343055 TROUBLE SHOOTING WARNING! Be sure that the trigger / power switch is in the OFF position, and the tool is unplugged from its power source before attempting inspection or repair. Problem(s) Possible Cause(s) Suggested Solution(s) Tool does not turn on.

  • Page 11: Parts Breakdown

    8343055 16 Gauge Electric Shear V 2.7 PARTS BREAKDOWN PARTS LIST Part No. Description Qty. Part No. Description Qty. Tool Housing Cutting Head Seal Rear Motor Bushing Cutting Head Front Bearing Motor Armature Cutting Head Front Bushing Washer Cutting Head...
  • Page 12 V 2,7 8343055 Cisaille électrique, calibre 16 Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 14: Spécifications

    V 2,7 8343055 Cisaille électrique, calibre 16 SPÉCIFICATIONS Capacité 1,2 mm (0,047 po) Capacité de coupe max. - tôle Calibre 16 Capacité de coupe max. - aluminium 1,8 mm Matériau de la lame Vitesse variable 0 à 2 500 tr/min...

  • Page 15: Sécurité Personnelle

    V 2,7 Cisaille électrique, calibre 16 8343055 SÉCURITÉ PERSONNELLE ATTENTION ! Portez un équipement de protection approuvé par l’Association canadienne de normalisation (CSA) ou l’American National Standards Institute (ANSI) quand vous utilisez la cisaille électrique. 1. Portez des vêtements appropriés et de l’équipement de protection. Utilisez des protections pour les voies respiratoires, les oreilles, les yeux, le visage, les pieds, les mains et la tête.
  • Page 16 8343055 Cisaille électrique, calibre 16 V 2,7 10. N’utilisez jamais des lames émoussées ou endommagées. Les lames affûtées doivent être manipulées avec soin. Les lames endommagées peuvent casser pendant leur utilisation. Les lames émoussées nécessitent davantage de force pour pousser l’outil, ce qui pourrait provoquer la rupture de l’embout.
  • Page 17 V 2,7 Cisaille électrique, calibre 16 8343055 RALLONGE 1. À mesure que la distance à la prise d’alimentation augmente, vous devez utiliser une rallonge de câble de plus gros calibre. L’utilisation de rallonges de câble avec un fil de mauvaise taille cause une baisse importante de tension, ce qui conduit à...

  • Page 18: Utilisation Et Entretien De L'outil

    8343055 Cisaille électrique, calibre 16 V 2,7 UTILISATION ET ENTRETIEN DE L’OUTIL AVERTISSEMENT ! N’utilisez pas cet outil si la gâchette ou l’interrupteur d’alimentation ne fonctionne pas correctement. Tout outil qui ne peut pas être contrôlé à l’aide du commutateur de MARCHE/ARRÊT constitue un danger et doit être réparé.

  • Page 19: Entretien

    V 2,7 Cisaille électrique, calibre 16 8343055 UTILISATION REMARQUE : Il est conseillé de faire une entaille d’essai sur un morceau de matériau destiné au rebut avant de couper le matériau de travail. Vous pourrez ainsi vous assurer de bien connaître l’utilisation de l’outil et que l’entaille sera appropriée.
  • Page 20 8343055 Cisaille électrique, calibre 16 V 2,7 RETRAIT DES LAMES Il peut être souhaitable de retirer de temps en temps les lames de coupe pour les nettoyer ou les affûter. Un outil hexagonal est fourni pour cela. ATTENTION ! Vérifiez que l’outil est débranché avant de commencer ce travail.

  • Page 21: Dépannage

    V 2,7 Cisaille électrique, calibre 16 8343055 DÉPANNAGE AVERTISSEMENT ! Assurez-vous que la gâchette/l’interrupteur d’alimentation est en position d’arrêt (OFF) et l’outil est débranché de sa source d’énergie avant d’essayer de l’inspecter ou de le réparer. Problème(s) Cause(s) possible(s) Solution(s) proposée(s) L’outil ne se met pas en marche.

  • Page 22: Liste Des Pièces

    8343055 Cisaille électrique, calibre 16 V 2,7 RÉPARTITION DES PIÈCES LISTE DES PIÈCES No de pièce Description Qté No de pièce Description Qté Boîtier de l’outil Bague arrière de tête de coupe Bague de moteur arrière Joint d’étanchéité de tête de coupe Induit de moteur Roulement avant de tête de coupe...
