3.6. Exigences électriques, Amérique du Nord
Les unités Sure Sort d'Amérique du Nord nécessitent une tension de ligne CA de
120/208 VAC, monophasée, 60 Hz (2 lignes + neutre + masse).
• Tension ligne à ligne = 208 VAC +6 %/-10 %
• Tension ligne à neutre = 120 VAC +6 %/-10 %
La machine est fournie avec un câble de 15 pi (4,57 m) de long de 10/4 SO et une
prise de verrouillage NEMA L14-30P, connecté à une enceinte de distribution en
CA du module de convoyeur d'introduction.
Le client doit fournir un circuit protégé par un disjoncteur de circuit de 30 A
maximum à l'aide d'une prise verrouillableNEMA calibré L14-30R (Hubbell
HBL2713 ou un équivalent). Voir le diagramme de la prise d'Amérique du Nord et
du réceptacle dans la Figure 3-13.

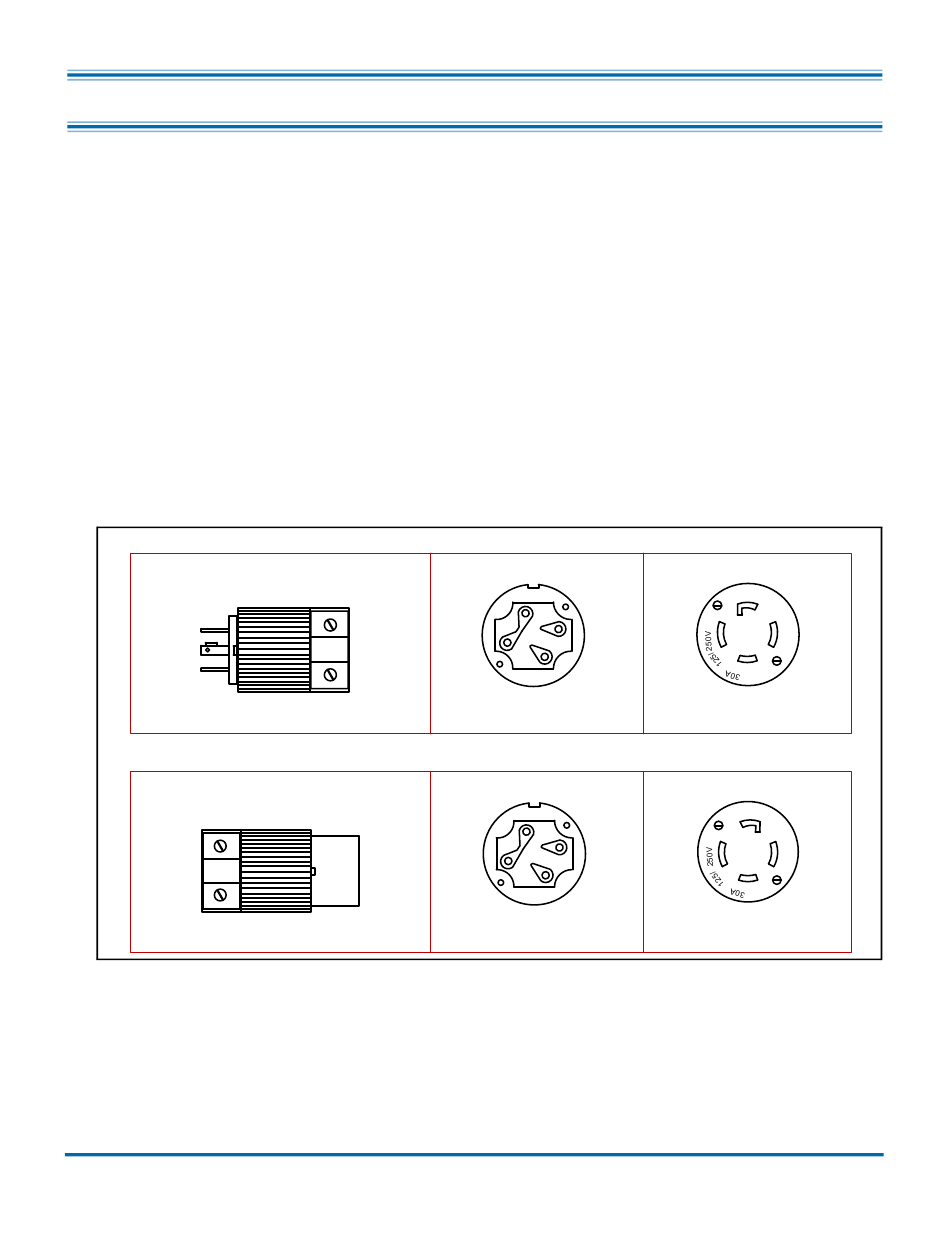

PRISE NEMA L14-30
(HUBBELL # HBL2711)
PRISE FEMELLE (CÔTÉ DU SITE - FOURNIE PAR LE CLIENT)
PRISE FEMELLE NEMA L14-30
(HUBBELL # HBL2713 OU ÉQUIVALENT)
Figure 3-13: Exigences de prise d'Amérique du Nord et du réceptacle
Aperçu
PRISE MÂLE (DU CÔTÉ DE LA MACHINE)
PROTECTIVE EARTH
(Y) BLK
Y
LINE
VUE ARRIÈRE (CÔTÉ DU CÂBLAGE)
PROTECTIVE EARTH
(X) RED
X
LINE
VUE ARRIÈRE (CÔTÉ DU CÂBLAGE)
Sure Sort™ Manuel de l'opérateur
OPEX Corporation
(G) GRN
G
(X) RED (X) RED
X
LINE
LINE
W
(W) WHT
NEUTRAL
(G) GRN
G
(Y) BLK (Y) BLK
Y
LINE LINE
W
(W) WHT
NEUTRAL
(G) GRN
PROTECTIVE EARTH
(Y) BLK
LINE
(W) WHT
NEUTRAL
VUE AVANT
(G) GRN
PROTECTIVE EARTH
(X) RED
LINE
(W) WHT
NEUTRAL
VUE AVANT
