Použijte měřič výlučně za provozních podmínek podle
typového štítku, jinak by mohla vzniknout nebezpečí a
zanikla by záruka.
▪
S narušením bezpečnostní značky vyprší poskytovaná
záruka a také shoda, respektive kalibrace.
▪
ultego III smart čistit jen měkkou a vlhkou utěrkou.
▪
V žádném případě v blízkosti počitadla nesvářejte, nele-
tuje nebo nevrtejte.
▪
Měřič by měl zůstat v původním balení, dokud se nedo-
končí jeho připojení, izolace a propláchnutí.
▪
Před vestavbou měřiče tepla ultego III smart zařízení
důkladně vypláchněte.
▪
Prostřednictvím přetlaku je třeba zabránit kavitaci v ce-
lém rozsahu měření, tzn. alespoň 1 bar do q
2 bary při přetížení q
s
▪
Přístroj ultego III smart musí být do potrubních vedení
zabudován bez napětí.
▪
Používejte pouze dodávaná gumová plochá těsnění
EPDM!
▪
Čítač je zhotoven z robustního a velice odolného mate-
riálu. Při instalaci je přesto nutno dbát na to, aby se ne-
přesáhl maximální rozsah točivého momentu utažení 10
- 25 Nm (při závitu čítače ¾'') resp. 20 - 50 Nm (při závitu
čítače 1''), jinak by mohlo dojít k poškození čítače! Při
souosých spojení trubek stačí úhel otočení převlečné
matice 120° od dotyku těsnění a převlečné matice.
▪
Pokud je měřič vybaven volitelnou možností „M sběrni-
ce", je dodáváno s dvoužilovým připojovacím kabelem,
který lze prodloužit (přidáním skříně rozdělovače).
Pokyny k místu zabudování a poloze
▪
Je-li do jediné jednotky třeba namontovat několik měři-
čů, dbejte, aby všechny měřiče byly montovány do stej-
ných provozních podmínek.
▪
Místo montáže je třeba zvolit tak, aby přívodní vedení
průtokového čidla a kabel snímačů teploty nebyly nain-
stalovány v blízkosti vedení proudu a vysokofrekvenč-
ních vodičů nebo zdrojů elektromagnetického rušení
(min. vzdálenost: 50 cm).
▪
Čítač namontujte vždy podle návodu k montáži natiště-
nému na ciferníku (standard: vratná voda). Symbol pro
montáž vratného toku:
přítoku:
8/75
a cca
p
(platí pro teplotu cca 80°C).
, Symbol pro montáž
G.83.0170 - Release 8.1.0 CH 2014
ista International GmbH - Grugaplatz 2 - 45131 Essen
▪
Když je ultego III smart namontován ve společném vrat-
ném toku dvou topných okruhů, např. topení a topná vo-
da, musí být místo montáže dostatečně široké, tzn.
minimálně 10 DN od T-kusu, aby se různé teploty mohly
dobře promíchat.
▪
Doporučuje se měřič nemontovat na sací straně čerpa-
dla. Na tlakové straně by se měla dodržet minimální
vzdálenost 10 DN.
▪

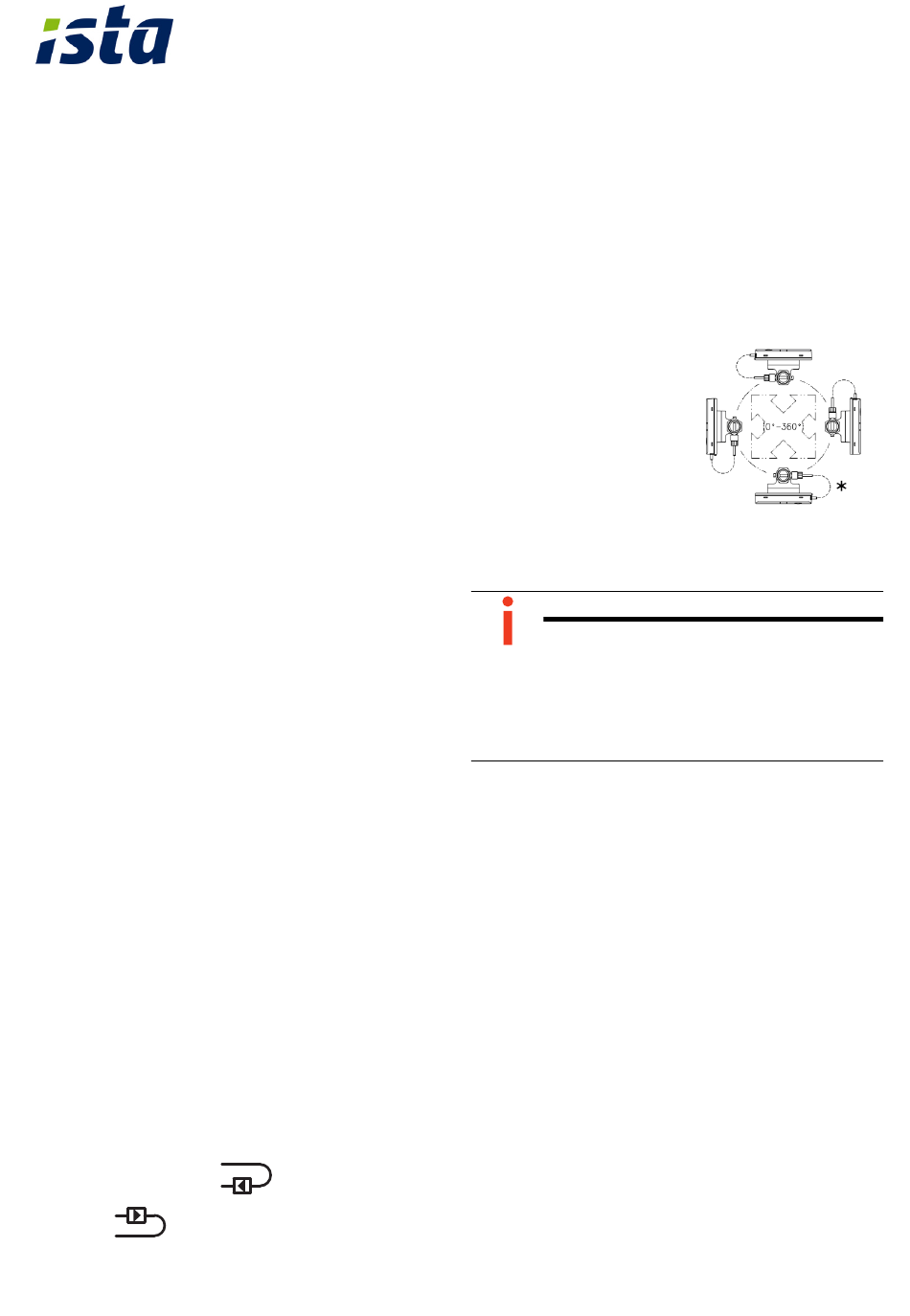

Měřič je možné namon-
tovat v libovolné poloze
např. horizontálně nebo
vertikálně. Chcete-li pře-
dejít nahromaděním
vzduchu a poruchám
provozu, neměl by měřič
být namontován v nej-
vyšší části vedení (dopo-
ručení: svislá montážní poloha).
POZNÁMKA
►
*Tato poloha není dovolena v případě, že
by se na základě kondenzace (např. během
přerušení v létě) dostala do operační jed-
notky vlhkost.
►
** Tuto polohu použijte při čítání chladu.
Pokyny k montáži teplotního čidla
▪
Při montáži teplotních čidel do ponorných jímek dodržuj-
te národní předpisy, které se případně mohou odlišovat
od tohoto návodu.
▪
Ve Spolkové republice Německo platí u přístrojů odpo-
vídajících normě MID: u nových instalací do potrubních
vedenío velikosti menší nebo rovné DN 25 je instalace
krátkých snímačů přípustná pouze přímým zapuštěním!
▪
Snímače teploty: kabely nesmí být rozdělovány, sdružo-
vány, zkracovány ani prodlužovány.
▪
Snímače teploty musí být montovány ve stejném top-
ném okruhu jako měřič objemu (pozor na přimísení ka-
palin z dalších okruhů).
▪
Konce teplotních čidel musí dosáhnout alespoň do stře-
du průměru trubky.
▪
Při použití pro počítání chlazení je třeba snímače teploty
namontovat do potrubního vedení zespoda.
