Almanya'da MID onaylı cihazlarda şu hususlar geçerli-
dir: DN 25'den küçük/eşit boru hatlarına yeni kurulumlar
için kısa sensörler ancak direkt daldırmalı olarak monte
edilebilir!
▪
Sıcaklık sensörü: Hatlar ayrılmamalı, kısaltılmamalı
veya değiştirilmemelidir.
▪
Sıcaklık sensörleri akış sensörü ile aynı ısıtma devresi-
ne bağlanmalıdır (karışmayı dikkate alın).
▪
Sıcaklık sensörlerinin sensör uçları en az boru kesitinin
ortasına ulaşmalıdır.
▪
Soğuk su akışı ölçümünde kullanıldığında sıcaklık sen-
sörleri boru hattına alttan monte edilmelidir.
▪
Sıcaklık sensörleri ve cıvatalar manipülasyona karşı
kurşun mühürle emniyete alınmalıdır.
Hesaplama devresinin montajıyla ilgili uyarılar
▪
Direkt güneş ışınlarından kaçınılmalıdır.
▪
10 °C'nin altındaki su sıcaklıklarında hesaplama birimi-
nin duvara sabitlenmesi gerekir. Bu sırada bağlı tesisat
boyunca yoğuşma suyunun hesaplama cihazına doğru
akmamasına dikkat edilmelidir.
Montaj
1. Boru hattını DIN/EN uyarınca durulayın. Ülkeye özgü
talimatları dikkate alın!
2. Montaj yerinin önündeki ve arkadaki kapatma vanala-
rını kapatın.
3. Geçme parçasını sökün.
4. Conta yüzeylerini temizleyin.
5. Sadece yeni contalar kullanın.
6. Yeni contayı yerleştirin.
7. Akış yönünü dikkate alın ve sayaç üzerindeki ok ile
karşılaştırın.
8. Sayacı takın.
9. 120° dönüş açısına sahip vidalı bağlantıları rakor so-
munları ile contaya temasından itibaren sıkın.
10. Sıcaklık sensörlerini, modele göre, T parçalara, küre-
sel vanalara veya dalgıç kovanlarına monte edin.
a) Hesaplama birimi duvar montajı (isteğe
bağlı)
1. Hesaplama birimini 45° çevirin ve akış sensöründen
çekerek çıkarın.
70/75
G.83.0170 - Release 8.1.0 CH 2014
ista International GmbH - Grugaplatz 2 - 45131 Essen
2. Deliklerin delinmesinden önce, montaj yerinde sıva al-
tına döşenmiş elektrik, gaz ve su hatlarının olup olma-
dığı kontrol edilmelidir.
3. 6'lık matkap ucu kullanarak 35 mm arayla iki delik
açın. Şablon olarak montaj plakasını (ürüne dahil de-
ğildir) kullanın.
4. Dübel yerleştirin.
5. Duvara (teslimat kapsamında yer almayan) montaj
plakasını sabitleyin.
6. Hesaplama birimini 45° açıyla montaj plakasına yer-
leştirin ve çevirin.
Kumanda etme

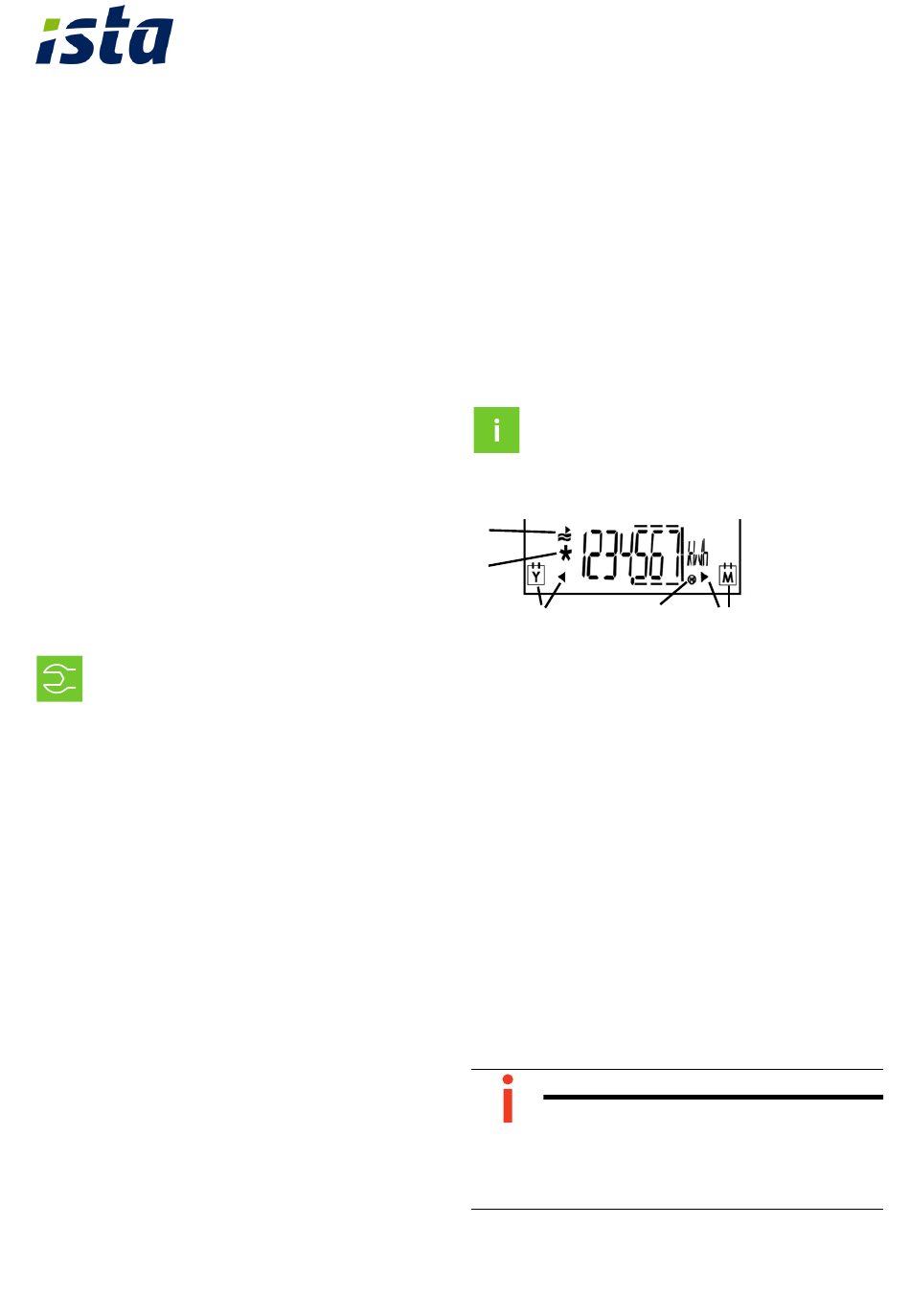

ultego III smart çeşitli değerlerin gösterilmesi için 7 haneli
LCD ekranına sahiptir:
1
2
3
1. Akış anında aktivite göstergesi
2. Yıldız sembolü: ayarlanan değer
3. Önceki yılın işaretlenmesi
4. Maxima
5. Önceki ayın işaretlenmesi
Ok sembolleri önceki yılın veya önceki ayın kaydedilen bil-
gilerinin çıkışını gösterir. Ayarlanmış bir değer (örn. enerji
miktarı) yıldız sembolü göstergesi ile işaretlenir. Kısaca
tuşa dokunarak (< 2 s) satır satır güncel döngünün akışı
sağlanır. Son satırdan sonra tekrar ilk satır gösterilir.
Tuşa uzun süreli basıldığında (> 3 s) sonraki daha yüksek
döngünün ilk satırı ekrana çağrılır. Son döngüden sonra
tekrar ilk döngü gösterilir. Kullanıcı döngüsünde (Loop 0)
30 saniye süreyle çalışma durduğunda standart gösterge-
ye (örn. enerji miktarı) geri dönülür. Diğer döngülerde 30
dakika süreyle çalışma durduğunda otomatik olarak stan-
dart göstergeye dönülür.
NOT
►
Cihaz parametrelerine bağlı olarak hem
gösterge skalası hem de gösterilen veriler
bu tanımdan sapmalar gösterebilir. Ayrıca,
belirli tuş fonksiyonları engellenmiş olabilir.
