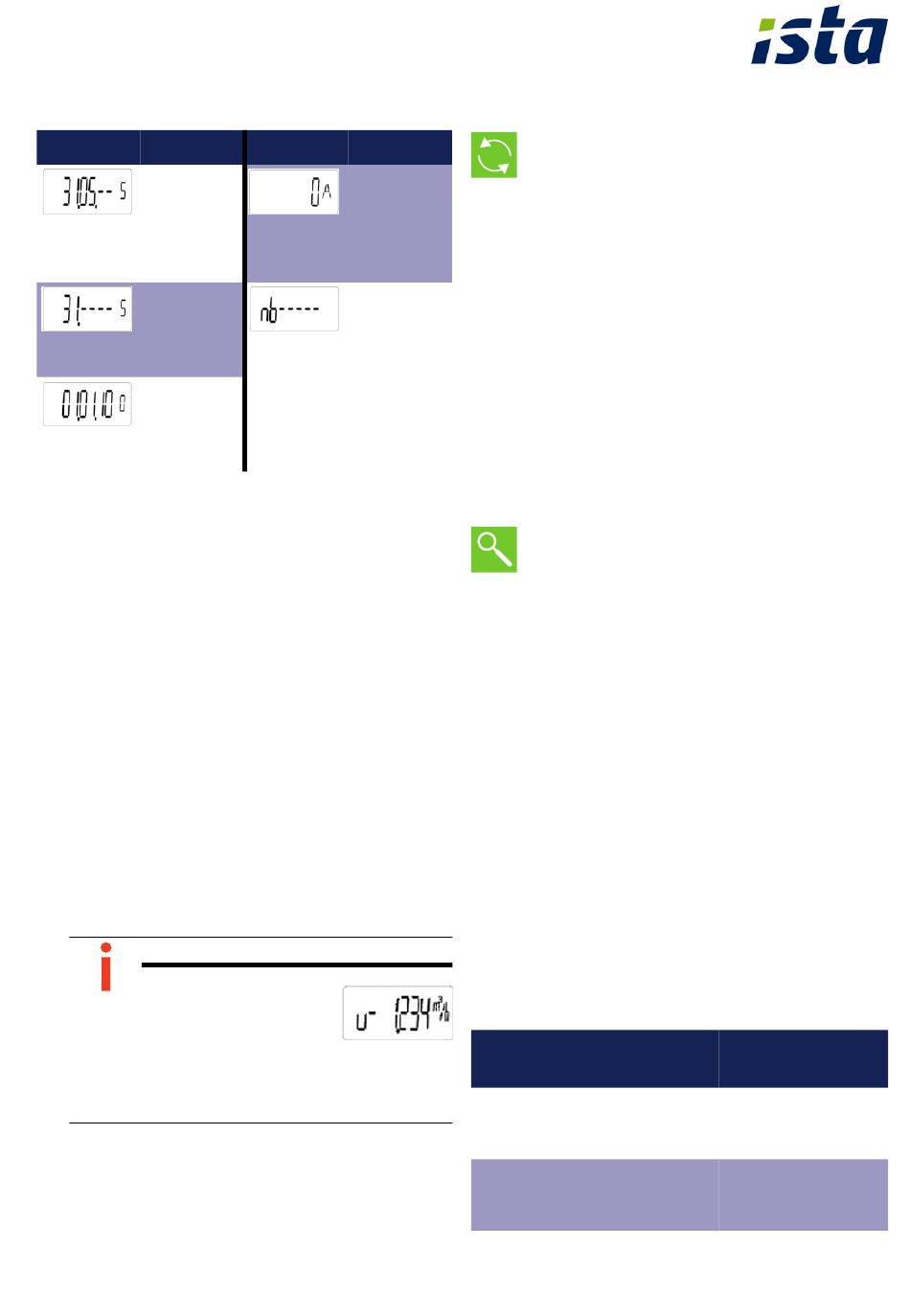

Indicación Significado Indicación
Introducción
del día fijado
del año (día
y mes) *)
Introducción
del día fijado
del mes (día)
*)
Introducción
de la fecha
(día, mes,
año)
*) El usuario debe procurar introducir únicamente valores
que tengan sentido. No se realiza una comprobación de
plausibilidad, de modo que también se aceptan valores
"erróneos" (mes > 12, etc.)
En caso de indicaciones erróneas se puede volver a pasar
por el bucle. El modo de parametrización se abandona y se
inicia el modo de funcionamiento normal cuando en el
menú cíclico se activa "nb-----" (breve confirmación de la
LCD) o automáticamente después de 10 minutos.
Ejecución de la puesta en marcha
1. Abra la válvula de cierre delante y detrás del punto de
instalación.
2. Comprobar la estanqueidad de la instalación de cale-
facción, y esmerarse en la purga de aire.
3. Como máximo tras 10 s desaparece el mensaje F0. A
continuación comprobar la plausibilidad de los valores
de medición "Temperaturas" y "Caudal".
INDICACIÓN
►
Al estar por debajo
del límite de activa-
ción se muestra en
cada caso en la indi-
cación de caudal, potencia y tempera-
tura una "u" en posición directriz.
4. Ventilar la instalación hasta que la indicación de flujo
sea estable.
5. Coloque los precintos en las atornilladuras y en los
sensores de temperatura.
Significado
Recambio
Introducción
1. Observar la dirección de flujo y compararla con la fle-
de la direc-
cha dispuesta sobre el medidor.
ción prima-
ria M-Bus 2. Corte la válvula de cierre delante y detrás del punto de
(0..255) *) instalación.
Retorno al
3. Retirar los precintos.
servicio nor-
4. Dado el caso, soltar el contador calculador de de la
mal
pared.
5. Retirar el sensor de temperatura de la pieza en T, la
llave esférica o el casquillo de inmersión.
6. Desmontar contador.
7. Quite las juntas.
8. Para más información, consúltese la sección Montaje
a partir del punto 4.
Lectura
La unidad lógico-aritmética guarda durante 24 meses, en
el día de referencia del mes, los valores para
▪
Calor (estado del contador)
▪
Volumen (estado del contador)
▪
Contador de horas faltantes (estado del contador)
▪
Flujo máximo con fecha y hora
▪
Rendimiento máximo con fecha y hora
▪
Temperatura máxima de avance y retroceso con fecha
y hora
Existen dos posibilidades de leer el contador:
1.Mediante la interfaz óptica
2.Manualmente mediante los bucles de indicación
Clave de error e identificaciones
El contador realiza constantemente un autodiagnóstico y
puede así mostrar diferentes montajes o bien fallos del dis-
positivo:
Código
de error
FL nEG
DIFF nEG Diferencial de tempe-
Fallo Medida
Dirección de flujo Comprobar / corregir
errónea la dirección de flujo o
bien de montaje
Comprobar / sustituir
ratura negativo el lugar de montaje
del sensor
