skadiges! Ved flugtende rørforbindelser, er det
tilstrækkeligt med en omløbermøtriksdrejningsvinkel på
120° fra berøring af pakningen med omløbermøtrikken.
▪
Hvis måleren er udstyret med optionen "M-bus", leveres
den med et 2-trådet tilslutningskabel, der kan forlænges
(sæt fordelerdåsen).
Henvisninger vedrørende monteringssted og -
position
▪
Hvis der installeres flere målere i et anlæg, er det vigtigt,
at alle målerne har de samme installationsbetingelser.
▪
Montagestedet skal vælges således at gennemstrøms-
sensoren og temperaturfølerkablerne ikke installeres i
nærheden af strøm- eller højfrekvensledninger eller kil-
der der kan give elektromagnetisk interferens (min. af-
stand: 50 cm).
▪
Tælleren skal altid monteres svarende til den monte-
ringssituation, der er påtrykt skiven (standard: returløb).
Symbol for montering i returløb:
montering i fremløb:
▪
Hvis ultego III smart monteres i det fælles returløb for to
varmekredse, f.eks. opvarmning og varmt brugsvand,
skal monteringsstedet være på tilstrækkelig lang af-
stand, dvs. mindst 10 DN, af T-stykket, for at de forskel-
lige temperaturer kan blandes godt.
▪
Det anbefales ikke at montere måleren på sugesiden af
en pumpe. På tryksiden bør et min. afstand på 10 DN
overholdes.
▪

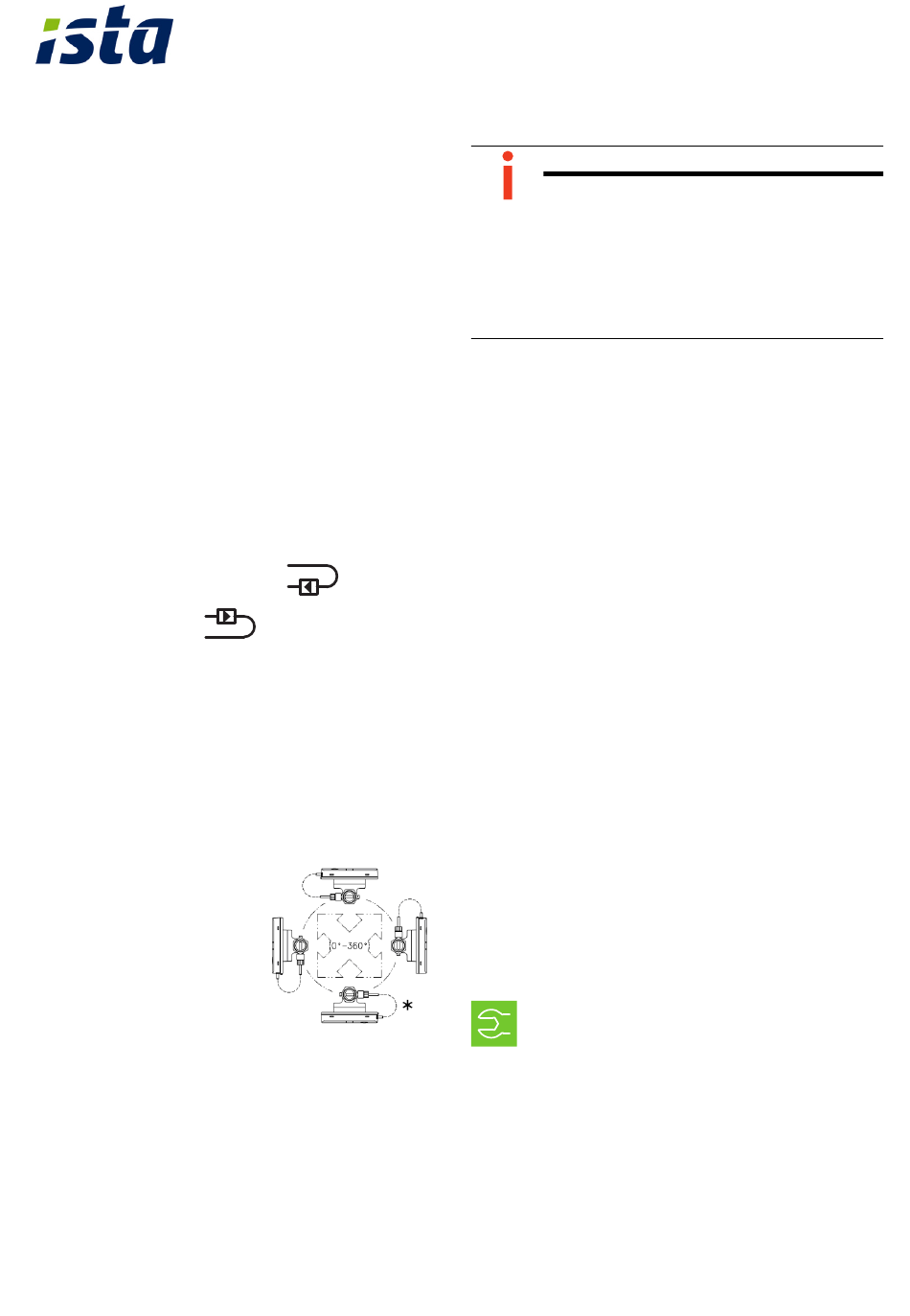

Tælleren kan monteres
horisontalt eller vertikalt i
enhver ønsket position.
For at undgå luft og
driftsfejl, bør måleren
ikke monteres øverst i en
ledning (anbefaling: lod-
ret montageposition).
14/75
, symbol for
**
G.83.0170 - Release 8.1.0 CH 2014
ista International GmbH - Grugaplatz 2 - 45131 Essen
BEMÆRK
►
*Denne position er ikke tilladt i de tilfælde,
hvor fugt på grund af kondensation (f.eks.
under en afbrydelse om sommeren) kan
trænge ind i regneenheden.
►
** Denne position skal bruges ved kuldemå-
ling.
Henvisninger vedrørende montering af tempe-
ratursensoren
▪
Overhold nationale forskrifter, der evt. kan afvige fra
denne vejledning, når temperaturføleren monteres i dyk-
bøsningen.
▪
I Danmark gælder følgende ved MID-målere: For nyin-
stallationer i rørledninger, som er mindre end/lig med
DN 25 er montering af korte følere kun tilladt, hvis de er
direkte nedsænkede!
▪
Temperaturføler: Ledningerne må ikke splittes op, afkor-
tes eller forlænges.
▪
Følerne skal monteres i den samme varmekreds som
flowmåledelen (bemærk tilsætningen).
▪
Temperaturfølerens sensorender skal mindst kunne nå
til rørtværsnittets midte.
▪
Ved brug som kuldetæller skal temperaturfølerne mon-
teres nedefra i rørledningen.
▪
Temperaturfølere og forskruninger skal plomberes som
sikkerhed mod manipulation.
Anvisninger til montering af tælleværket
▪
Undgå direkte sollys.
▪
I forbindelse med vandtemperaturer under 10 °C skal
regneenheden fastgøres på væggen. Der skal sørges
for, at der ikke kan løbe kondensvand ind i regneenhe-
den langs med de tilsluttede ledninger.
Montering
1. Rørledningen gennemskylles i henhold til DIN/EN.
Forskrifterne skal følges!
2. Luk for stopventilerne før og efter installationsstedet.
3. Afmonter passtykke.
4. Tætningsfladerne rengøres.
5. Brug kun nye pakninger.
6. Læg en ny pakning ind.
