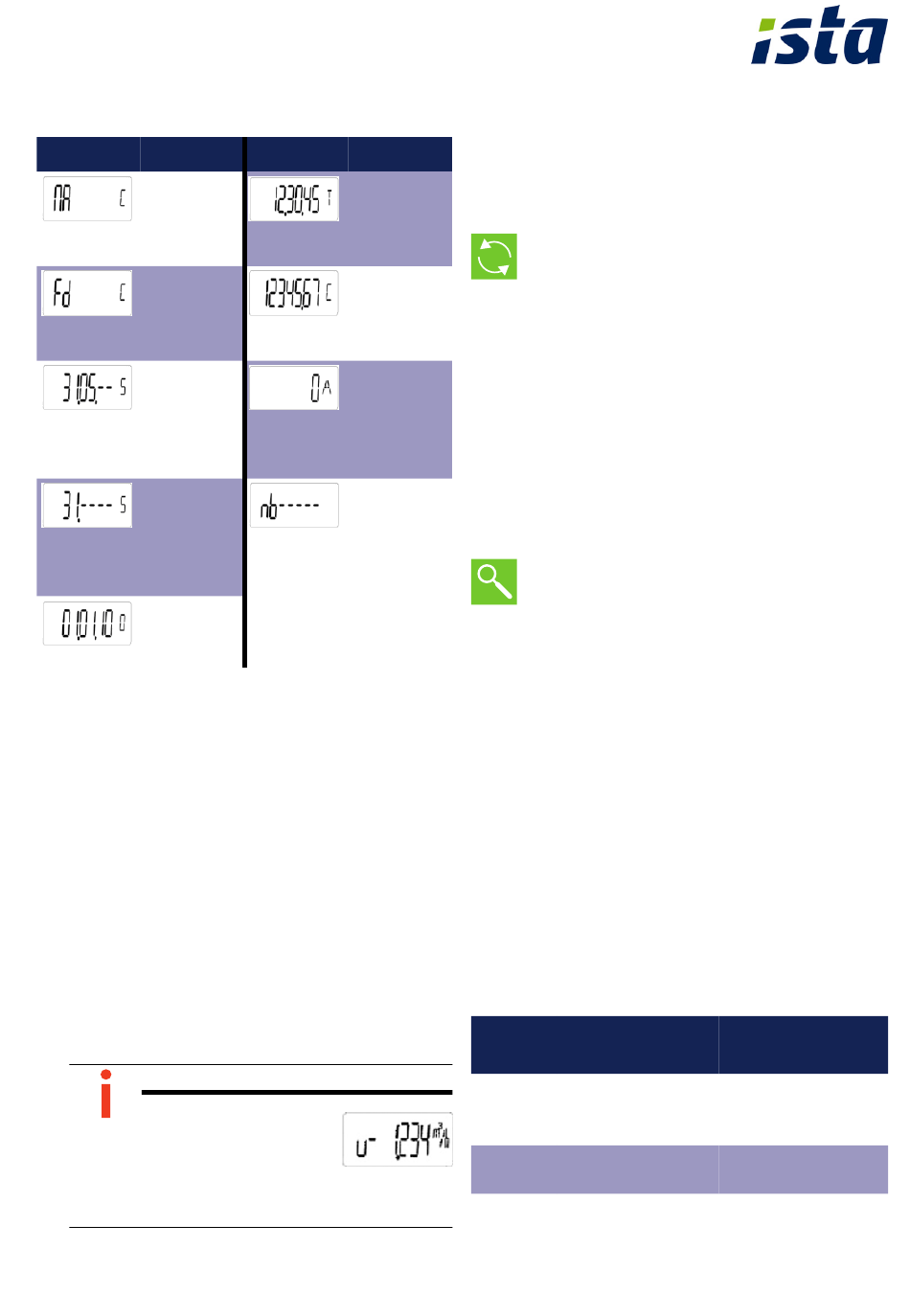

Obrázek Význam
Vynulování
maxima
Vynulování
chybějící
doby
Zadání roč-
ního stano-
veného dne
(den a
měsíc) *)
Zadání
měsíčního
stanove-
ného dne
(den)*
Zadání data
(den, měsíc,
rok)
*) Uživatel musí dbát na to, aby byly zadávány pouze smy-
sluplné hodnoty. Neprobíhá ověření věrohodnosti, takže
budou potvrzeny i "nesprávné" hodnoty (měsíc > 12 atd.)
V případě chybného zadání lze cyklem ještě jednou projít.
Parametrizovací provozní režim bude opuštěn a spustí se
normálního režim, když se ve svinovací nabídce aktivuje
bod nabídky "nb-----" (krátké stisknutí LCD tlačítka), re-
spektive automaticky po 10 minutách.
Uvedení do provozu
1. Otevřete uzavírací ventily před i za místem montáže.
2. Zkontrolujte těsnost topného systému a systém pečli-
vě odvzdušněte.
3. Po nejpozději 10 s zmizí hlášení F0. Poté otestujte
plauzibilitu naměřených hodnot „Teploty" a „Průtok".
POZNÁMKA
►
Při nedosažení meze
spouštění se u zob-
razení průtoku, výko-
nu a teploty objeví na
hlavním místě "u".
Obrázek Význam
Zadání času
(hodina,
minuta, vte-
řina)
Zadání čísla
vlastnictví,
7místné
numerické
Zadání M-
Bus pri-
mární adresy
(0..255) *)
Zpětný skok
do normál-
ního provozu
4. Zařízení tak dlouho odvzdušňujte, až bude zobrazení
průtoku stabilní.
5. Šroubové spoje a snímače teploty zajistěte pomocí
plomb.
Výměna
1. Dodržujte směr proudění a srovnejte jej se šipkou na
čítači.
2. Zavřete uzavírací ventily před i za místem montáže.
3. Odstraňte plomby.
4. Dle potřeby sejměte operační jednotku ze stěny.
5. Odstraňte snímače teploty z T spojky, kulového uzá-
věru nebo ponorné jímky.
6. Vyjměte měřič.
7. Odstraňte těsnění.
8. Pro další postup viz montáž od bodu 4.
Odečet
Operační jednotka ukládá na 24 měsíců vždy ve stanovený
den v měsíci hodnoty pro
▪
teplo (stav měřiče)
▪
objem (stav měřiče)
▪
počitadlo hodin absence (stav měřiče)
▪
maximální průtok s datem a časem
▪
maximální výkon s datem a časem
▪
maximální teplota toku vpřed a vzad s datem a časem
Máte dvě možnosti, jak odečítat měřič:
1.Prostřednictvím optického rozhraní
2.Ručně prostřednictvím cyklů zobrazení
Kódy a označení chyb
Měřič teploty provádí stále autodiagnózu, a může tak zob-
razovat různé montážní chyby příp. závady přístroje.
Kód Chyba
chyby
FL Nesprávný směr prů-
nEG toku
DIFF Negativní rozdíl tep-
nEG lot
Opatření
Zkontrolujte/opravte
směr toku nebo mon-
táže
Zkontrolujte/změňte
místo montáže čidel
