7. Vær opmærksom på flowretning og sammenlign med
pil på måler.
8. Montér vandmåleren.
9. Spænd forskruningerne med omløbermøtrikken med
en drejevinkel på 120° fra berøring af pakningen.
10. Monter temperaturføleren, alt efter version, i T-stykker,
kuglehaner eller dykbøsninger.
a) Vægmontering regneenhed (option)
1. Drej regneenheden 45°, og træk den af gennem-
strømssensoren.
2. Før hullerne bores, skal det kontrolleres, om der er
indmurede strøm-, gas- og vandledninger på monte-
ringsstedet.
3. Bor to huller med en afstand på 35 mm med et 6 mm
bor. Anvend montagepladen (ikke omfattet af leverin-
gen) som skabelon.
4. Sæt dyvlen ind
5. Fastgør montagepladen (medfølger ikke) på væggen.
6. Sæt tælleværket i en -vinkel på montagepladen og
drej det.
Betjening

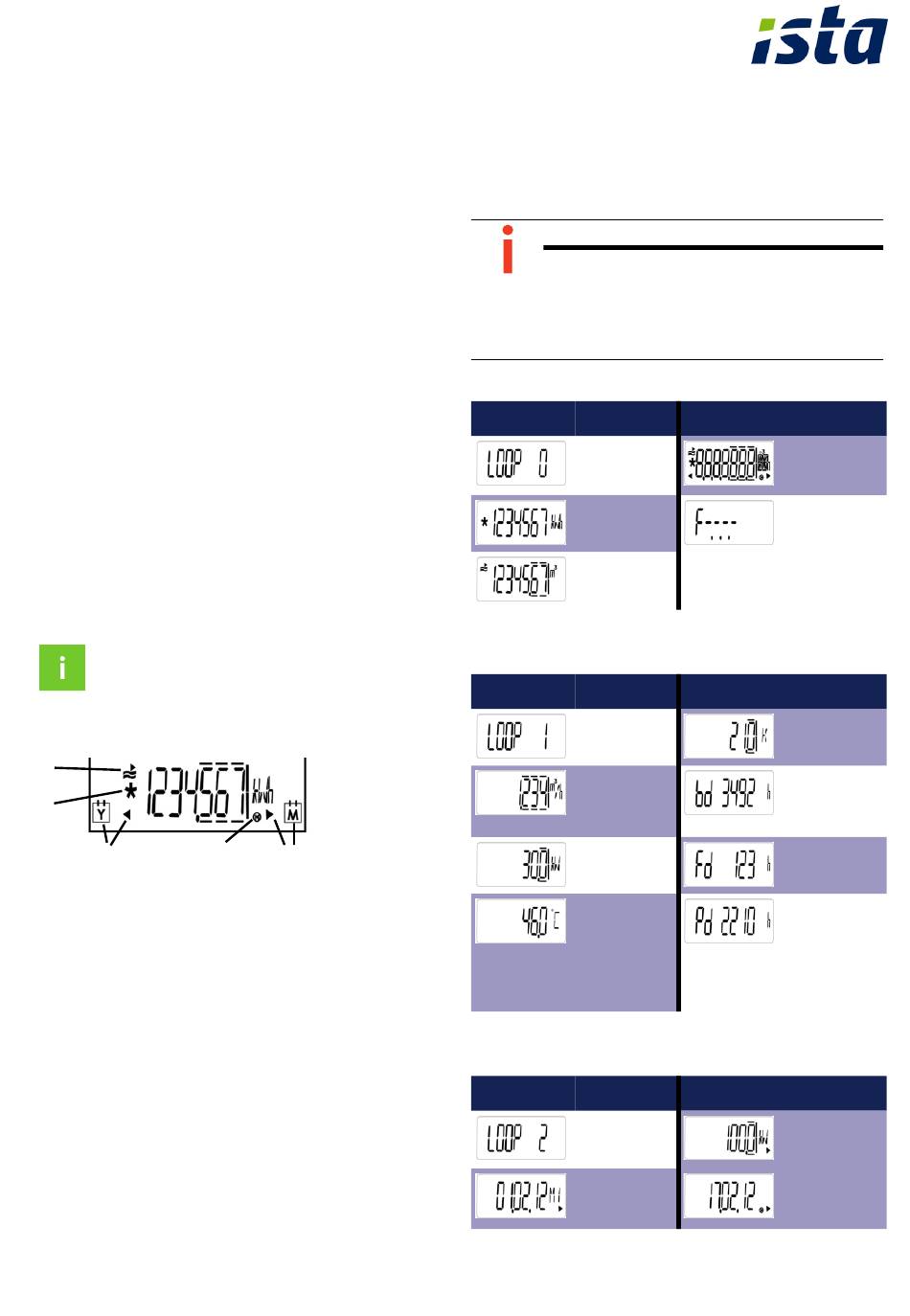

ultego III smart har en 7-cifret LCD til visning af forskellige
værdier:
1
2
3
1. Aktivitetsvisning ved gennemstrømning
2. Stjernesymbol: justeret værdi
3. Markering, værdi for forrige år
4. Maksimum
5. Markering, værdi for forrige måned
Pilesymbolerne markerer udlæsningen af en gemt værdi
for det forrige år eller den forrige måned. En justeret værdi
(f.eks. energimængde) markeres ved, at der vises et stjer-
nesymbol. Med et kort knaptryk (< 2 sek.) gennemløbes
den aktuelle menu linje for linje. Efter den sidste linje vises
den første linje igen.
Med et langt knaptryk (> 3 sek.) hentes den første linje i
den næste højere menu frem. Efter den sidste menu vises
den første menu igen. Efter 30 sekunders inaktivitet i bru-
germenuen (loop 0) springes der tilbage til standardvisnin-
4 5
gen (f.eks. energimængde). Efter 30 minutters inaktivitet i
de øvrige menuer springes der automatisk tilbage til stan-
dardvisningen.
BEMÆRK
►
Alt efter apparatparametrering kan både in-
dikationsomfang og viste data afvige fra
denne beskrivelse. Desuden kan bestemte
knapfunktioner være spærret.
Brugermenu
Indikation Betydning
Energi-
mængde
Volumen
Servicemenu
Indikation Betydning
Aktuel gen-
nemstrøm-
ning
Aktuel var-
meeffekt
Aktuel frem-
og returløb-
stemperatur
med 2 sek.-
skift
Værdier sidste måned
Indikation Betydning
Lagringsdag
Indikation Betydning
Segmenttest
I tilfælde af
fejl fejlmel-
ding med
fejlkode
Indikation Betydning
Temperatur-
difference
Driftstid med
gennem-
strømning
Spildtid
Tid med gen-
nemstrøm-
ning
Indikation Betydning
Max. effekt i
2 sek.-skift
med dato-
stempel
