Snímače teploty a šroubové spoje zaplombujte proti ne-
povolané manipulaci.
Pokyny k montáži operační jednotky
▪
Elektroniku umístěte mimo přímý dosah slunečních pa-
prsků.
▪
Při teplotách pod 10 °C musí být měřič připevněn na stě-
nu. Přitom je nutno dbát na to, aby se kondenzovaná
voda nedostala po připojených vedeních do měřiče.
Montáž
1. Potrubí propláchněte dle norem EN a národních před-
pisů!
2. Zavřete uzavírací ventily před i za místem montáže.
3. Vyjměte vložený kus.
4. Očistěte těsnicí plochu.
5. Používejte výhradně nová těsnění.
6. Vložte nové těsnění.
7. Dodržujte směr proudění a srovnejte jej se šipkou na
čítači.
8. Montáž čítače.
9. Závitová spojení přitáhnout s úhlem otočení 120° od
dotyku těsnění a převlečné matice.
10. Snímače teploty podle jejich provedení namontujte do
T spojek, kulových uzávěrů nebo ponorných jímek.
a) Montáž měřiče na stěnu (volitelné)
1. Měřič otočte o 45° a stáhněte z čidla průtoku.
2. Před vrtáním otvorů je třeba zkontrolovat, zda se na
místě montáže pod omítkou nachází položené elek-
trické, plynové a vodovodní vedení.
3. Vyvrtejte vrtákem se šestihranem dva otvory s odstu-
pem 35 mm. Použijte montážní desku (není součástí
dodávky) jako šablonu.
4. Do otvoru vsuňte hmoždinku
5. Montážní desku (není součástí dodávky) upevněte na
stěnu.
6. Vložte operační jednotku v úhlu 45° k montážní desce
a zašroubujte.
Obsluha

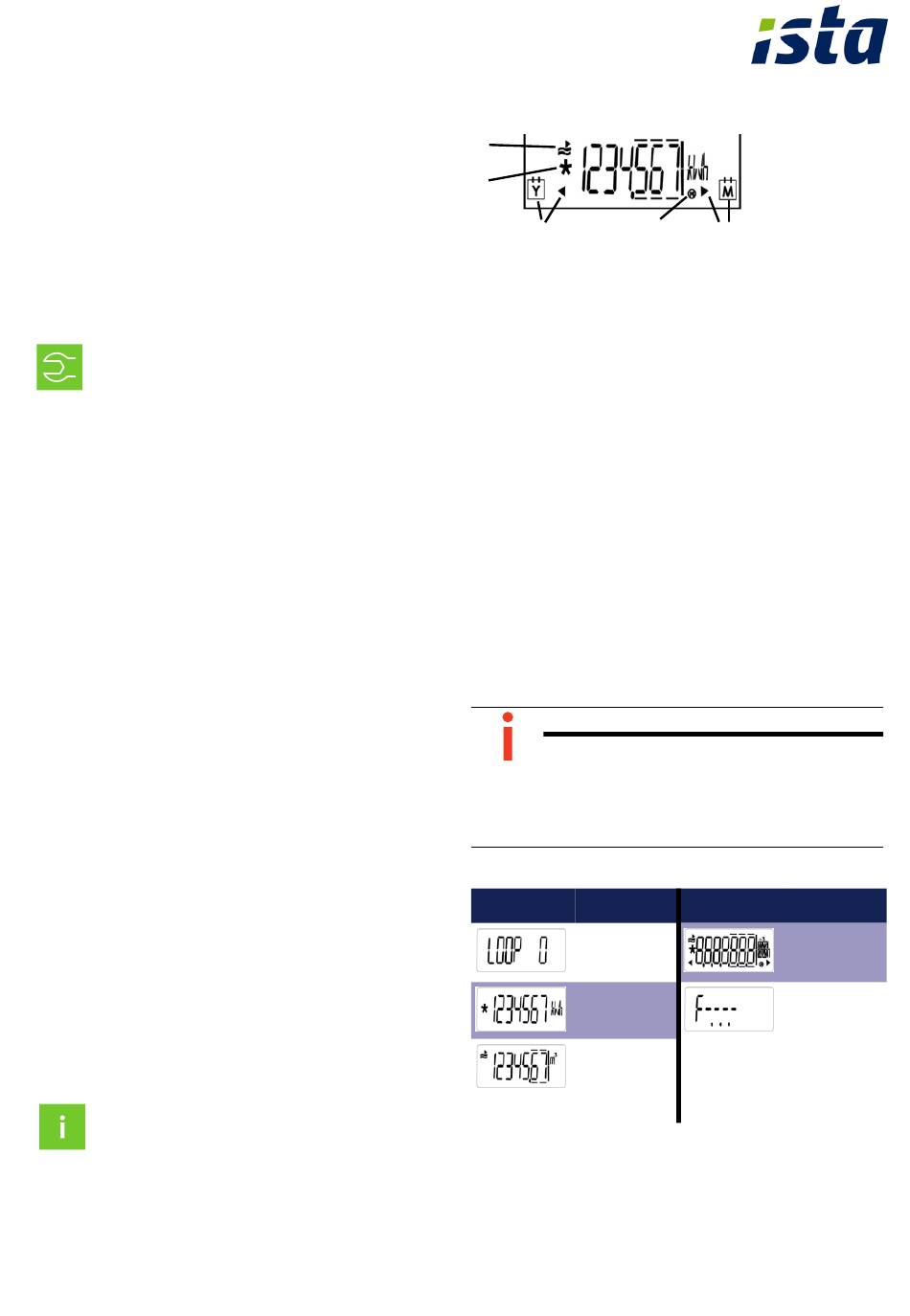

ultego III smart je vybaven sedmimístným LCD displejem
pro zobrazení různých hodnot:
1
2
3
1. Ukazatel aktivity při průtoku
2. Symbol hvězdičky: cejchovaná hodnota
3. Označení hodnoty předešlého roku
4. Maxima
5. Označení hodnoty předešlého měsíce
Symboly šipek označují vydání uložené hodnoty předešlé-
ho roku nebo měsíce. Cejchovaná hodnota (např. množ-
ství energie) je znázorněna symbolem hvězdičky. Krátkým
stlačením tlačítka (< 2 s) přitom proběhne po řádkách ak-
tuální cyklus. Po poslední řádce se znovu zobrazí první
řádka.
Dlouhým stlačením tlačítka (< 3 s) se vyvolá první řádka
nejbližšího vyššího cyklu. Po posledním cyklu se znovu
zobrazí první cyklus. Po 30 vteřinách bez aktivity v uživa-
telském cyklu (Loop 0) dochází ke zpětnému skoku ke
standardnímu zobrazení (např. množství energie). Po 30
vteřinách bez aktivity v ostatních cyklech dochází k auto-
matickému zpětnému skoku ke standardnímu zobrazení.
POZNÁMKA
►
Podle parametrizace přístroje se mohou jak
indikace objemu tak také zobrazené údaje
od tohoto popisu lišit Kromě toho mohou být
zablokovány určité funkce tlačítek.
Uživatelský cyklus
Obrázek Význam
Množství
energie
Objem
4 5
Obrázek Význam
Test seg-
mentu
V případě
poruchy chy-
bové hlá-
šení s
ukazatelem
chyby
