Wskazówki dotyczące montażu
▪
Licznik może być montowany wyłącznie przez montera
posiadającego autoryzację.
▪
Montaż i demontaż należy wykonywać dopiero po obni-
żeniu ciśnienia w instalacji.
▪
Po zamontowaniu należy wykonać próbę szczelności
rurociągów metodą ciśnieniową przy użyciu zimnej wo-
dy.
▪
Licznik użytkować wyłącznie w odpowiednich warun-
kach pracy zgodnych z danymi zawartymi na tabliczce
znamionowej, w przeciwnym wypadku może dojść do
powstania zagrożenia i utraty uprawnień z tytułu gwa-
rancji.
▪
Uszkodzenie plomby zabezpieczającej prowadzi do
utraty gwarancji, jak i zgodności z wymaganiami lub
ważności kalibracji.
▪
ultego III smart czyścić tylko miękką, wilgotną ścierecz-
ką.
▪
W pobliżu czujnika nie wolno wykonywać w żadnym
przypadku prac spawalniczych, lutowniczych lub na-
wierceń.
▪
Licznik powinien pozostać w oryginalnym opakowaniu,
aż do całkowitego zakończenia prac podłączeniowych,
izolacyjnych oraz płukania.
▪
Przed zamontowaniem ciepłomierza ultego III smart na-
leży dokładnie przepłukać instalację.
▪
Poprzez nadciśnienie należy unikać kawitacji w całym
obszarze pomiarowym, tzn. minimum 1 bar do q
2 bar przy przeciążeniu q
▪
Wodomierz ultego III smart należy zamontować w
rurach bez naprężeń.
▪
Należy używać wyłącznie dostarczonych uszczelnień
płaskich EPDM!
▪
Licznik wykonano z mocnego materiału o bardzo dużej
wytrzymałości. Podczas instalacji należy mimo to zwra-
cać uwagę, aby maksymalny przedział momentu dokrę-
cenia nie przekraczał 10 - 25 Nm (dla gwintu licznika =
¾'') lub 20 - 50 Nm (dla gwintu licznika = 1''), w przeciw-
nym razie występuje niebezpieczeństwo uszkodzenia
licznika! W przypadku liniowych połączeń rurowych wy-
starczający jest kąt obrotowy nakrętki złączkowej równy
120° od punktu kontaktu nakrętki z uszczelką.
p
(obowiązuje przy ok. 80 °C).
s
▪
Jeżeli licznik wyposażony jest w opcję „M-Bus", to za-
opatrzony jest on w 2-żyłowy kabel podłączeniowy, który
można przedłużyć (zastosować puszkę rozgałęźną).
Wskazówki dotyczące miejsca i pozycji monta-
żu
▪
W przypadku montowania kilku liczników w jednej jed-
nostce należy zachować takie same warunki montażu
dla wszystkich liczników.
▪
Należy wybrać takie miejsce montażu, aby przewody
podłączeniowe czujnika przepływu oraz przewody czuj-
ników temperatury nie przebiegały w pobliżu przewo-
dów elektrycznych oraz wysokiej częstotliwości lub
źródeł zakłóceń elektromagnetycznych (min. odległość:
50 cm).
▪
Licznik montować zawsze zgodnie ze sposobem monta-
żu nadrukowanym na tarczy (standard: nitka powrotna).
Symbol montażu na nitce powrotnej:
montażu na nitce zasilającej:
▪
Jeżeli ultego III smart zostanie zamontowany na wspól-
nej nitce powrotnej dwóch obwodów grzewczych, np.
ogrzewanie i ciepła woda, miejsce montażu musi być
odpowiednio oddalone, tj. min. 10xØ wg normy od trój-
nika rurowego, co umożliwi odpowiednie wymieszanie
medium o różnych temperaturach.
▪
Zaleca się, nie zabudowywać licznika po stronie ssącej
pompy. Po stronie tłocznej należy zachować minimalną
odległość wynoszącą 10 DN.
i ok. ▪

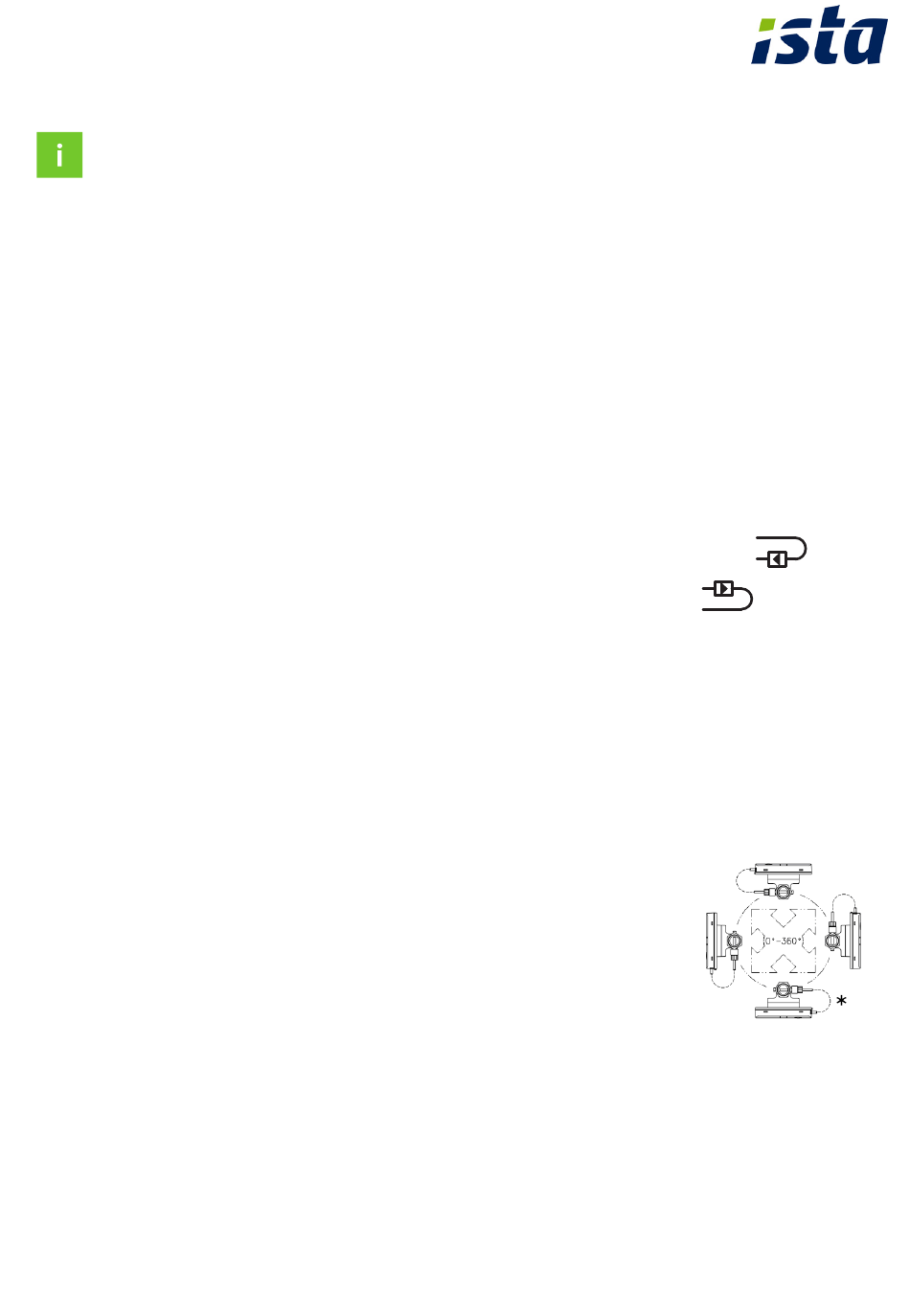

Licznik może zostać za-
budowany w dowolnej
pozycji, np.: poziomo lub
pionowo. Aby zapobiec
nagromadzaniu się po-
wietrza oraz zakłóce-
niom w pracy, licznik nie
powinien być montowany
w górnym obszarze ruro-
ciągu (zalecenie: pionowa zabudowa).
, symbol
**
