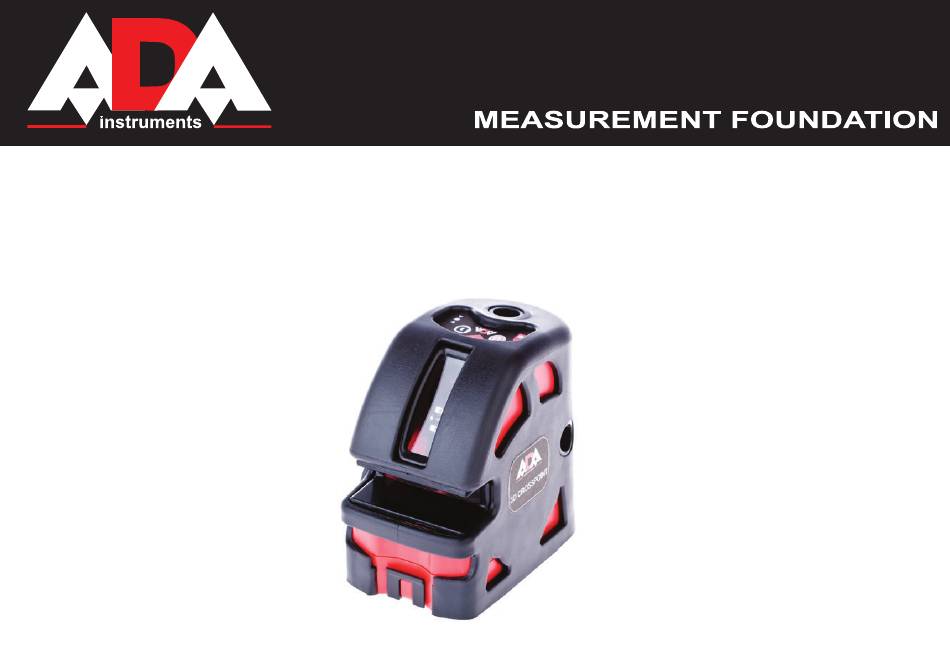

- Page 1 CROSSPOINT Руководство по эксплуатации Линейный лазерный нивелир (построитель плоскостей) 5D CROSSPOINT Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM...
-
Page 2: Table Of Contents
CROSSPOINT Оглавление 1. Комплект поставки ............3 2. -
Page 3: Комплект Поставки
CROSSPOINT Комплект поставки Мультифункциональный лазерный построитель плоскостей 5D CROSSPOINT, настенное/напольное/на штатив крепление, мишень, сумка для транспортировки, кейс для транспортировки, мини штатив, руководство по эксплуатации, комплект батарей, ремешок. Применение лазерного построителя плоскостей Лазерный построитель плоскостей проецирует видимые лазерные плоскости. Это позволяет выполнять измерительные задачи... -
Page 4: Замена Батареи
CROSSPOINT рабочий диапазон <= 30 м* угол развертки лазерного луча 150 ° электропитание 4,5 V (3 батарейки типа АА) лазерные излучатели 635nm±5nm диапазон рабочих температур -10°С до +45°С класс лазера * При работе с приемником лазерного излучения. При работе с приемником лазерного излучения. При... -
Page 5: Свойства
CROSSPOINT CROSSPOINT Свойства (1)кнопочная панель (2) окно вертикального луча (3) ручка фиксатора компенсатора (4) окно горизонтального луча (5) окно лазерного луча (левого) (6) окно лазерного луча (верхнего) (7) окно лазерного луча (фронт) (8) окно лазерного луча (правого) (9) окно лазерного луча (нижнего) окно... -
Page 6: Кнопочная Панель
CROSSPOINT Кнопочная панель кнопка включения излучателей. кнопка включения режима работы с приемником индикатор зафиксирован/не зафиксирован компенсатор индикатор режима работы с приемником индикатор включения MEASUREMENT FOUNDATION... -
Page 7: Проверка Точности Точек В Горизонтальной Плоскости
CROSSPOINT Проверка точности точек в горизонтальной плоскости (левой, правой, фронт). Проверка прогиба горизонтального луча и горизонтальной плоскости- фронт, левой, правой. горизонтального луча и горизонтальной плоскости- фронт, левой, правой. - Установите инструмент между двумя стенами на расстоянии 5м. - Установите инструмент между двумя стенами на расстоянии 5м. - Включите... - Page 8 CROSSPOINT - �аправьте лазерный крест, фронтальный, левую и правую точки на стены. Лазерный луч на основании прибора - �аправьте лазерный крест, фронтальный, левую и правую точки на стены. Лазерный луч на основании прибора направлен на пол- это точка отвеса. Отметьте точки А,В, С, D, E. - Поверните...
- Page 9 CROSSPOINT - Если значение больше 3мм, необходимо обратиться в авторизованный сервисный центр. - Если значение больше 3мм, необходимо обратиться в авторизованный сервисный центр. B’ C ’ D ’ B ’ E’ F’ F ’ Проверка точности вертикальной плоскости. - Отметьте на стене точку А на расстоянии 3м от пола (см.рис.). - Отметьте...
-
Page 10: Уход За Устройством
CROSSPOINT - Установите прибор на высоте 1м от пола в комнате высотой 4м. Включите прибор. - Установите прибор на высоте 1м от пола в комнате высотой 4м. Включите прибор. - Отметьте на полу положение нижней точки (А). �а потолке отметьте положение верхней точки-В. - Отметьте... -
Page 11: Возможные Причины Ошибочных Результатов Измерений
CROSSPOINT Возможные причины ошибочных результатов измерений измерения проводятся через стеклянное или пластиковое окно; • загрязнен лазерный излучатель; • если прибор уронили или ударили. В этом случае проверьте точность. При необходимости • обратитесь в авторизованный сервисный центр. сильные колебания температуры: если после хранения в тепле прибор... -
Page 12: Класссификация Лазера
CROSSPOINT Данный прибор является лазером класса 2 в соответствии с DIN IEC 60825-1:2007, что позволяет использовать устройство выполняя меры предосторожности (см. ниже). Инструкция по безопасности Пожалуйста, следуйте инструкциям, которые даны в руководстве пользователей. �е смотрите на лазерный луч. Лазерный луч может повредить глаза, даже если вы смотрите на него с большого расстояния. -
Page 13: Гарантия
CROSSPOINT Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 1 года со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен или заменен на такую же или аналогичную... - Page 14 CROSSPOINT в результате изменения данных, потери данных и временной приостановки бизнеса и т.д., вызванных применением прибора. Производитель или его представители не несут ответственности за косвенные убытки, упущенную выгоду, возникшие в результате использования прибора не по инструкции. MEASUREMENT FOUNDATION...
- Page 15 ГАРА�ТИЙ�ЫЕ ОБЯЗАТЕЛЬСТВА �Е РАСПРОСТРА�ЯЮТСЯ �А СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы применения изделия, указанной...
- Page 16 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи_________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 12 месяцев со дня продажи и распространяется на оборудование, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся...
- Page 17 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________________________ ______________________________________________________________________________________________ _____________________________________________________________________________№_______________ НАИМЕНОВАНИЕ И ТИП ПРИБОРА Соответствует __________________________________________________________________________________ обозначение стандарта и технических условий Дата выпуска ___________________________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ___________________________________________________Дата продажи ______________________...
- Page 18 Operating manual Line laser level 5D CROSSPOINT Manufacturer Address...
- Page 19 CROSSPOINT Table of contents 1. Kit ..............20 2.
-
Page 20: Kit
CROSSPOINT ADA 5D CrossPoint, wall/loor/tripod mount, target, soft bag, case for transportation, mini tripod, operating manual, set of batteries, small strap. Application �uild the slope, level the cabinets and the shelves, level wall device, instrument installation, drop ceiling, wall frame, loor & wall bricks, interior decorating... -
Page 21: Change Of Batteries
CROSSPOINT leveling time <= 3 секунд working rang <= 30 м* fan angle 150 ° power supply 4,5 V (3 батарейки типа АА) laser diode 635nm±5nm operating temperature -10°С до +45°С laser class * depends on the illumination Change of batteries Installing/replace the battery with 3xAA batteries as following: 1. -
Page 22: Features
CROSSPOINT Features (1) keypad (2) vertical fan window (3) locking knob (4) horizontal fan window (5) fan window of left dot (6) fan window of up dot (7) fan window of front dot (8) fan window of right dot (9) fan window of down dot (10) (10) soft rubber (11) -
Page 23: Keypad
CROSSPOINT Keypad power key receiver switch locking knob LED receiver LED power LED MEASUREMENT FOUNDATION... -
Page 24: Operation
CROSSPOINT Operation Set the instrument on the working surface or tripod/pillar (ADA Silver) or on wall/loor mount (in the kit). - unlock compensator with locking knob (3). Move it to the position “On”. Note: If the locking knob is in the position “OFF”, miss this step. There is no indication on the keypad. -
Page 25: To Check The Accuracy Of Dots In Horizontal Plane (Left, Right, Front)
CROSSPOINT To check the accuracy of dots in horizontal plane (left, right, front) 1. Check the conicity of the horizontal beam and the front left right dots Set the unit between two walls about 5m. Turn on the unit, mark the cross dot of the horizontal and the vertical beams on one of the wall as A1. Rotate the unit 180°to face the another wall and mark A2. - Page 26 CROSSPOINT 3. Check the horizontal accuracy of horizontal beam and the front left right dots Check the horizontal accuracy of horizontal beam and the front left right dots Put the unit with multifunction base on the tripod, and then turn on all the lasers. Make the cross dot face to one wall, mark the center dot A.
- Page 27 CROSSPOINT 4. Check the vertical accuracy Check the vertical accuracy Find an old building without wind, mark point A at 3m high. Along point A set a plumb, and then mark point � on the loor. Put the unit far away from the point � about 3m. Turn on the unit, and make the vertical beam aim at the point �. Under this status, mark the point C near the point A on the wall, it is ok if the value between A and C is less than 1.5mm.
-
Page 28: Care And Cleaning
CROSSPOINT Care and cleaning Please handle measuring instrument with care. Clean with soft cloth only after any use. If necessary damp cloth with some water. If instrument is wet clean and dry it carefully. Pack it up only if it is perfectly dry. Transport in original container/case only. Note: During transport On/Off compensator lock (3) must be set to position “OFF”. -
Page 29: Electromagnetic Acceptability
CROSSPOINT Electromagnetic acceptability (EMC) It cannot be completely excluded that this instrument will disturb other instruments (e.g. navigation systems); • will be disturbed by other instruments (e.g. intensive electromagnetic radiation nearby industrial facilities or radio transmitters). • Laser class 2 warning labels on the laser instrument MEASUREMENT FOUNDATION... -
Page 30: Laser Classiication
CROSSPOINT CrossPoint Laser classiication The instrument is a laser class 2 laser product accortding to DIN IEC 60825-1:2007. It is allowed to use unit without further safety precautions. Safety instructions Please follow up instructions given in operators� manual. Do not stare into beam. Laser beam can lead to eye injury (even from greater distances). Do not aim laser beam at persons or animals. -
Page 31: Exceptions From Responsibility
CrossPoint to this product if it has been misused, abused or altered. Withiut limiting the foregoing, leakage of the battery, bending or dropping the unit are presumed to be defects resulting from misuse or abuse. Exceptions from responsibility The user of this product is expected to follow the instructions given in operators� manual. Although all instruments left our warehouse in perfect condition and adjustment the user is expected to carry out periodic checks of the product�s accuracy and general performance. - Page 32 WARRANTY DOESN�T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modiications with the purpose of improvement and expansion of normal sphere of product application, men- tioned in the service instruction, without tentative written agreement of the expert provider.
- Page 33 WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 12 months after the date of original retail purchase. It extends to the equipment, imported on the RF territory by oficial importer.
-
Page 34: Appendix 1- "Certiicate Of Acceptance And Sale
Certiicate of acceptance and sale __________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________№_____________ name and model of the instrument Corresponds to ______________________________________________________________ designation of standard and technical requirements Data of issue _______________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ______________________ name of commercial establishment... - Page 36 MEASUREMENT FOUNDATION WWW.ADAINSTRUMENTS.COM...
