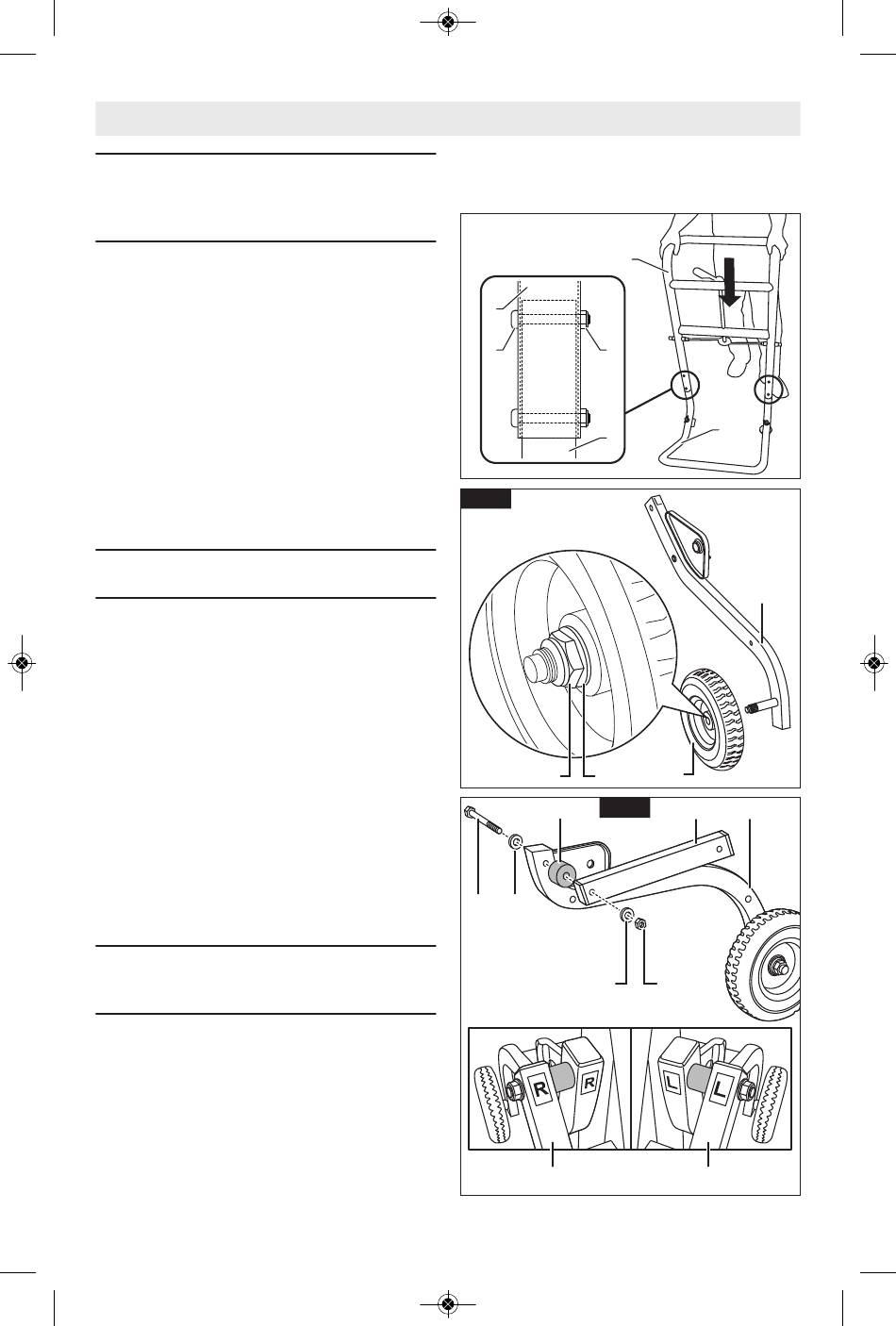

Première étape. Fixation
sécurisée des barres
transversales du haut et du
bas
1. Positionnez la barre transversale du
bas B sur une surface plate tel
qu'indiqué à la Figure 1.
2. Insérez les extrémités de la barre
transversale du bas B dans la barre
transversale du haut A, et alignez les
trous des deux barres.
3. Insérez quatre (4) vis à tête
cruciforme N à travers les trous des
barres transversales du haut et du
bas. En utilisant un tournevis à tête
cruciforme et une clé de 13 mm,
serrez à fond par le biais de quatre
(4) écrous de blocage M8 M, comme
illustré.
Deuxième étape. Fixation
des roues
1. Montez la roue I sur l'essieu de la
barre de roue H (Fig. 2).
2. Placez une (1) rondelle plate S sur
l'extrémité fileté de l'essieu de la
roue. Enfilez l'écrou de blocage T sur
l'extrémité filetée de l'essieu de la
roue à la main (Fig. 2).
3. En utilisant la clé de 24 mm, serrez
l'écrou de blocage T jusqu'à ce que la
rondelle S ne puisse plus tourner
librement. Faites tourner la roue pour
vous assurer qu'elle est bien
installée. Si la roue ne tourne pas
librement, desserrez l'écrou de 1/8 à
1/4 de tour.
4. Recommencez la même procédure
avec l'autre barre de roue G.
Troisième étape. Montage
des roues/barres de liaison
de gauche et de droite
1. Localisez la barre de liaison de
gauche E et la barre de roue de
gauche H. Notez les autocollants
« R » sur chaque composant.
2. Placez une (1) rondelle plate L sur un
(1) boulon K. Alignez les autocollants
« R » et insérez le boulon, d'abord à
travers l'ensemble de roue H, puis à
travers la grande entretoise Q, et
ensuite à travers la barre de liaison
Assemblage
de gauche E comme illustré à la
Figure 3.
A
N
Fig. 2
K L
-14-
A
M
B
T S I
Fig. 3
Q E
L M
D E
B
H
H
