el perno K. Utilizando dos llaves de
tuerca de 13 mm, apriete el perno
con una (1) tuerca de fijación M
hasta que ninguna de las piezas se
pueda mover libremente. Luego,
afloje la tuerca de 1/8 a un 1/4 de
vuelta.
NOTA: No apriete excesivamente la
tuerca de fijación; estas piezas
necesitan rotar para que la base de
soporte funcione correctamente.
4. Repita los pasos 1-3 utilizando la
barra de unión derecha D y el
ensamblaje de la rueda derecha G.
Fíjese en el la etiqueta adhesiva "R"
ubicada en cada componente.
Paso 4. Instale los
ensamblajes de barra de
unión/rueda
1. Localice el ensamblaje de barra de
unión D/rueda
posiciónelo en el lado derecho del
ensamblaje
transversales superior/inferior A de la
manera que se muestra en la figura 4.
Nota: La rueda deberá estar
orientada hacia fuera de la base de
soporte.
2. Coloque una (1) arandela plana L en
un (1) perno J e inserte dicho perno
a través del ensamblaje de la rueda
derecha G.
3. Coloque otra (1) arandela plana L en
el perno entre el ensamblaje de la
rueda G y el ensamblaje de las barras
transversales superior/inferior A.
4. Inserte el perno a través del
ensamblaje
transversales superior/inferior A y
coloque una (1) arandela plana L.
Utilizando dos llaves de tuerca de 13
mm, apriete el perno con una (1)
tuerca de fijación M hasta que
ninguna de las piezas se pueda mover
libremente. Luego, afloje la tuerca de
1/8 a 1/4 de vuelta. Nota: No apriete
excesivamente la tuerca de fijación;
estas piezas
libremente para que la base de
soporte funcione correctamente.
5. Repita el procedimiento en el lado
izquierdo.
Ensamblaje
G derecho y
de las barras
de las barras
necesitan rotar
-25-

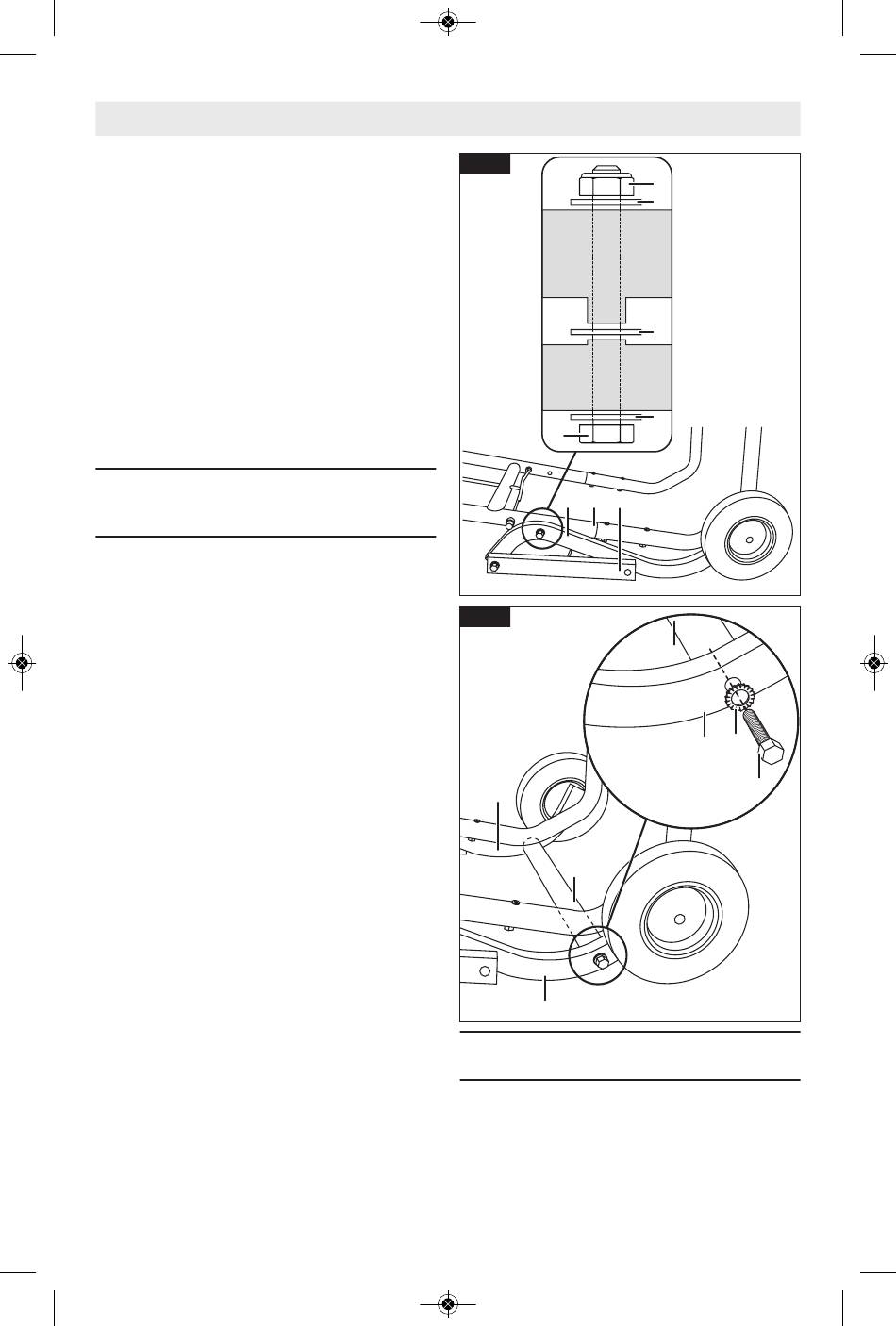

Fig. 4
J
G A D
Fig. 5
H
C
G
Paso 5. Instale la barra para
el pie
1. Localice la barra para el pie C y
posiciónela entre los ensamblajes de
rueda izquierdo y derecho H y G de la
manera que se muestra en la figura 5.
2. Coloque una (1) arandela de estrella
P en un (1) perno de cabeza
M
L
A
L
G
L
C
P
G
O
