2. Placez une (1) rondelle en étoile P
autour d'un (1) boulon à tête
hexagonale O. Insérez le boulon à
travers l'ensemble de roue, enfilez-le
dans la barre pour pousser/tirer avec
le pied C et, en utilisant une clé de 13
mm, serrez jusqu'au point où la
rondelle en étoile P ne peut plus
tourner librement. Puis serrez à fond
en tournant le boulon de 3/4 de tour
à un tour entier.
3. Recommencez cette procédure du
côté opposé.

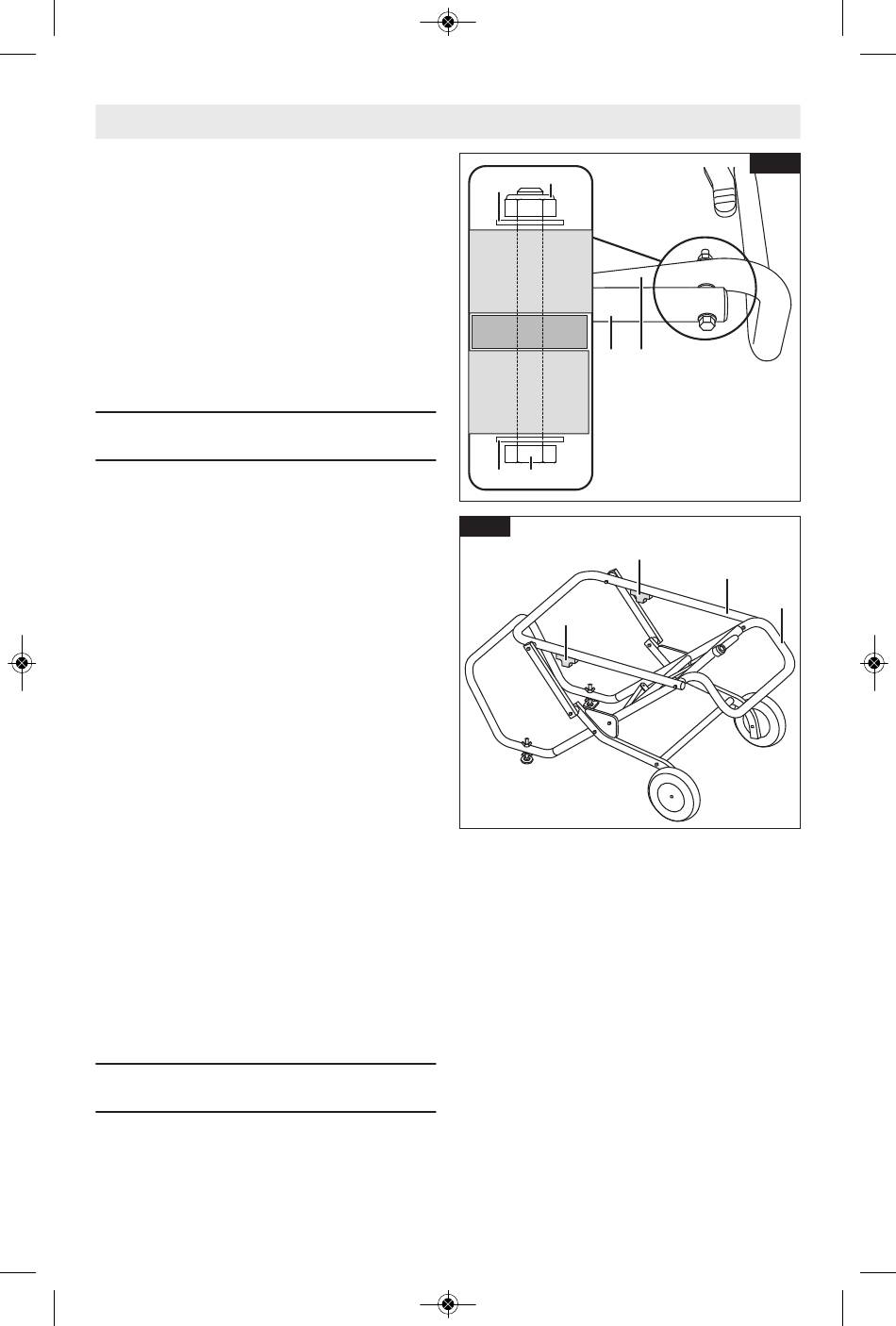

Sixième étape. Fixation de la
barre tubulaire du haut
1. Localisez la barre tubulaire du haut F.
Positionnez les trous de l'extrémité
de la barre tubulaire du haut F sur les
trous de la barre transversale du haut
A comme illustré à la Figure 6.
Assurez-vous que les butées en
plastique FF sont bien orientées vers
le bas (Fig. 6a).
2. Placez une (1) rondelle plate L autour
d'un (1) boulon à tête hexagonale J.
3. Insérez le boulon J à travers la barre
tubulaire du haut F et placez la petite
entretoise R autour du boulon, entre
la barre tubulaire du haut F et la
barre transversale du haut A.
4. Insérez le boulon à travers la barre
transversale du haut A, et placez une
rondelle plate (1) L autour du boulon.
En utilisant deux clés de 13 mm,
serrez par le biais d'un (1) écrou de
blocage M jusqu'à ce qu'aucun
composant ne puisse plus tourner
librement. Puis desserrez l'écrou de
1/8 à 1/4 de tour. Remarque : Ne
serrez pas l'écrou de blocage
excessivement – Il est nécessaire que
ces pièces puissent tourner librement
pour permettre au support de
fonctionner correctement.
5. Recommencez cette procédure du
côté opposé.
Septième étape. Fixation des
barres de liaison
1. Alignez le trou de la barre de liaison
du haut D sur le trou de la barre
tubulaire du haut F comme illustré à
la Figure 7.
Assemblage
M
L
L J
Fig. 6a
2. Placez une (1) rondelle plate L autour
d'un (1) boulon à tête hexagonale K.
3. Insérez le boulon K à travers la barre
de liaison D et placez la petite
entretoise R autour du boulon, entre
la barre tubulaire du haut F et la
barre de liaison D.
4. Insérez le boulon à travers la barre
tubulaire du haut F, et placez une (1)
rondelle plate autour. En utilisant
deux clés de 13 mm, serrez par le
biais d'un (1) écrou de blocage M
jusqu'à ce qu'aucun composant ne
puisse plus tourner librement. Puis
desserrez l'écrou de 1/8 à 1/4 de
tour. Remarque : Ne serrez pas
l'écrou de blocage excessivement – Il
est nécessaire que ces pièces
puissent tourner librement pour
-16-
A
R
F A
F
FF
F
FF
Fig. 6
A
