2610047964.qxp_GTA47W 11/15/19 9:11 AM Page 24

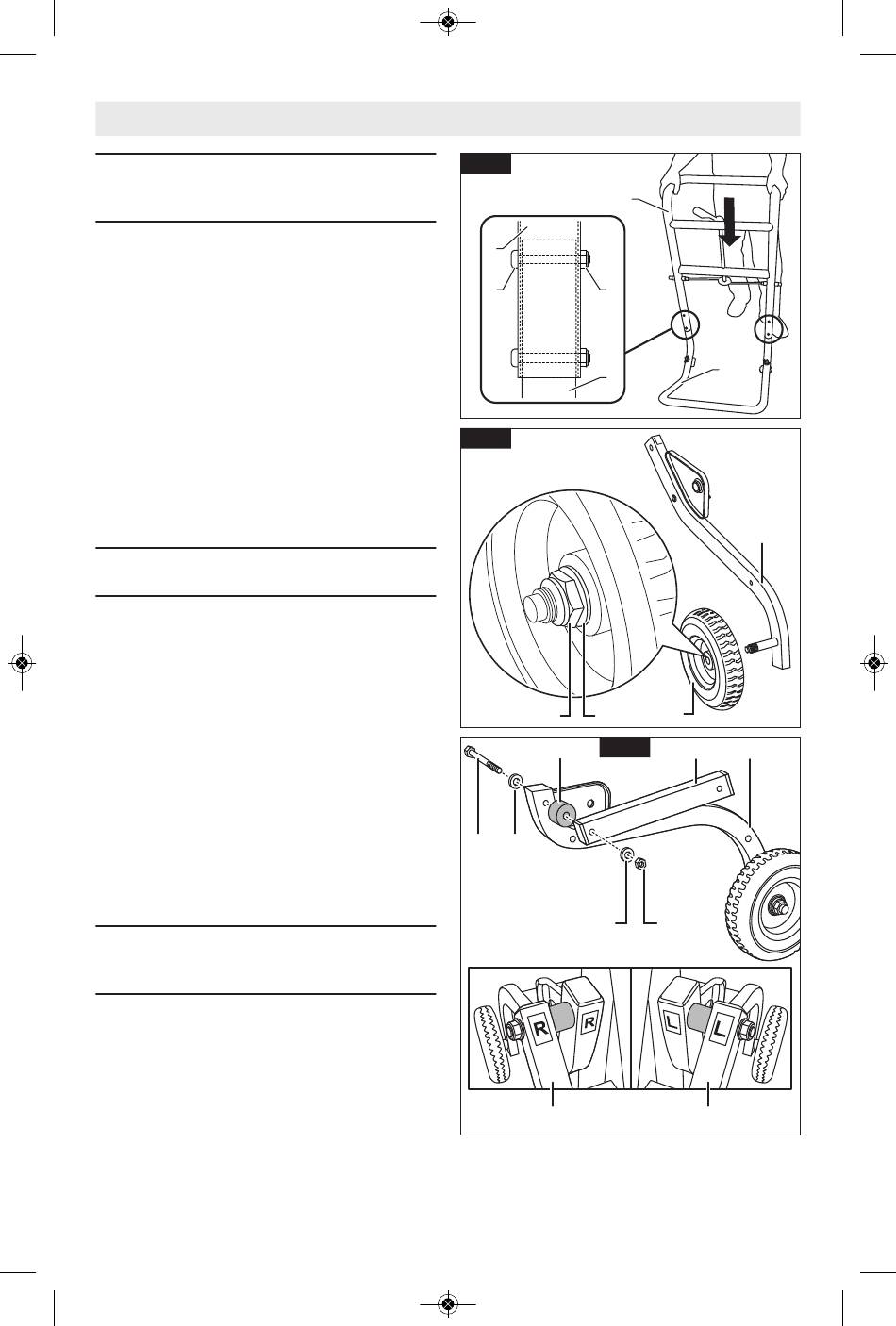

Paso 1. Acople las barras
transversales superior e
inferior
1. Posicione la barra transversal inferior
B sobre una superficie plana, de la
manera que se muestra en la figura 1.
2. Inserte los extremos de la barra
transversal inferior B en la barra
transversal superior A y alinee los
agujeros de ambas barras.
3. Inserte cuatro (4) tornillos de cabeza
Phillips N a través de los agujeros de
las barras transversales superior e
inferior. Utilizando el destornillador
Phillips y una llave de tuerca de 13
mm, apriete firmemente los tornillos
con cuatro (4) tuercas de fijación M8
M de la manera que se muestra en la
ilustración.
Paso 2. Instalación de las
ruedas
1. Monte la rueda I en el eje de la barra
de la rueda H (Fig. 2).
2. Coloque una (1) arandela plana S en
el extremo roscado del eje de la
rueda. Enrosque a mano la tuerca de
fijación T en el extremo roscado del
eje de la rueda (Fig. 2).
3. Utilizando la llave de tuerca de 24
mm, apriete la tuerca de fijación T
hasta que la arandela S no se mueva
libremente. Gire la rueda para
comprobar el grado de apriete. Si la
rueda no gira libremente, afloje la
tuerca de 1/8 a 1/4 de vuelta.
4. Repita los mismos pasos con la otra
barra de rueda G.
Paso 3. Ensamblajes de
barra de unión/rueda
izquierdo y derecho
1. Localice la barra de unión izquierda E
y la barra de la rueda izquierda H.
Fíjese en las etiquetas adhesivas "R"
ubicadas en cada componente.
2. Coloque una (1) arandela plana L en
un (1) perno K. Alinee las etiquetas
adhesivas "R", inserte primero el
perno a través del ensamblaje de la
rueda H, luego a través del
espaciador grande Q y seguidamente
a través de la barra de unión
Ensamblaje
Fig. 1
A
N
Fig. 2
T
K L
D
izquierda E, de la manera que se
muestra en la figura 3.
3. Coloque otra (1) arandela plana L en
-24-
A
M
B
B
S I
Fig. 3
Q E
L M
E
H
H
