hexagonal O. Inserte el perno a través
del ensamblaje
enrósquelo en la barra para el pie C
y, utilizando una llave de tuerca de 13
mm, apriete el perno hasta el punto
en que la arandela de estrella P no se
pueda mover libremente. Luego,
apriete
girándolo de 3/4 de vuelta a 1 vuelta
completa adicional.
3. Repita este procedimiento en el lado
opuesto.

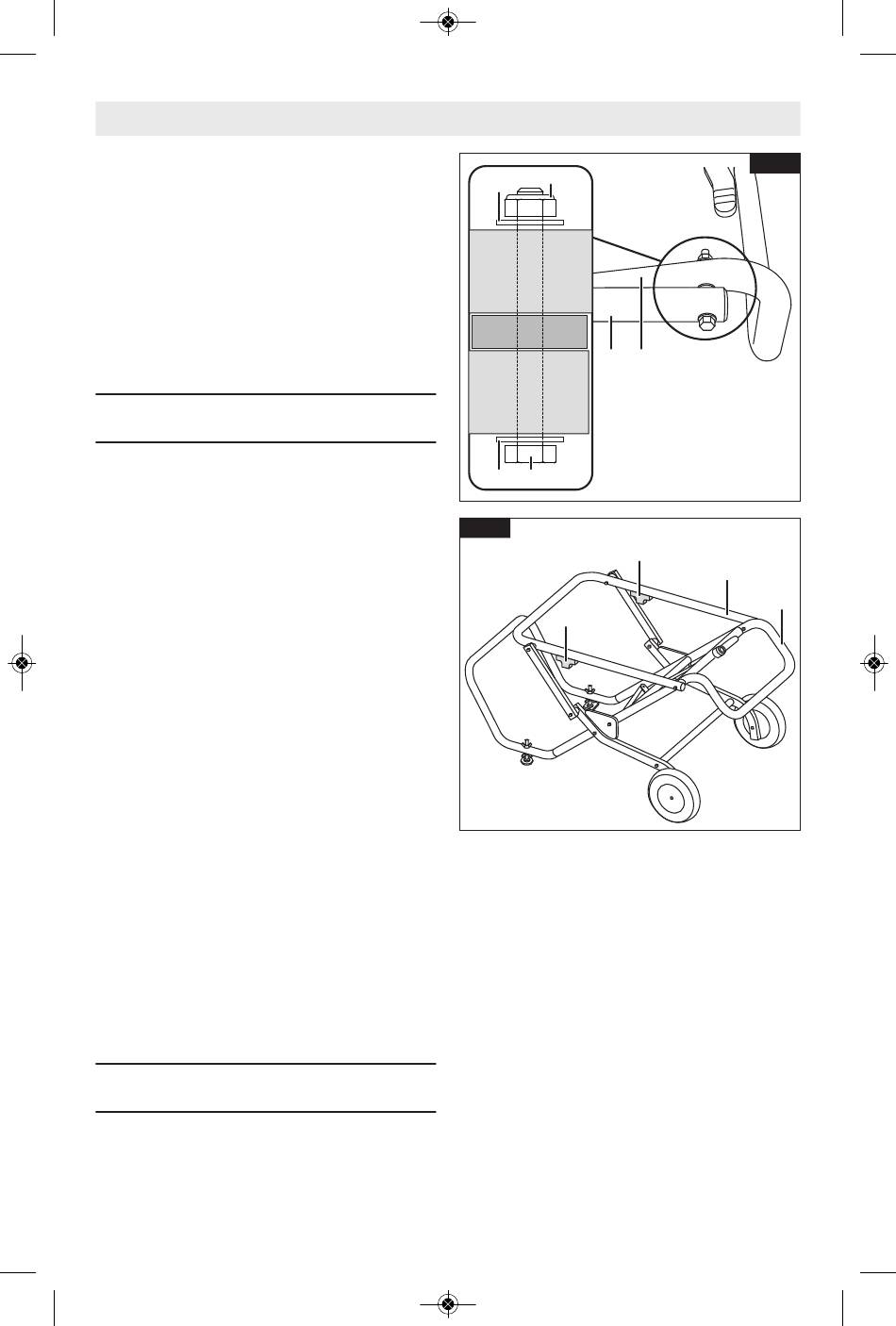

Paso 6. Instale la barra del
tubo superior
1. Localice la barra del tubo superior F.
Posicione los agujeros ubicados en el
extremo de la barra del tubo superior
F de manera que coincidan con los
agujeros ubicados en la barra
transversal superior A de la manera
que se muestra en la figura 6.
¡Asegúrese
amortiguadores de plástico FF estén
señalando hacia abajo (Fig. 6a)!
2. Coloque una (1) arandela plana L en
un (1) perno de cabeza hexagonal J.
3. Inserte el perno J a través de la barra
del tubo superior F y coloque un
espaciador pequeño R en el perno
entre la barra del tubo superior F y la
barra transversal superior A.
4. Inserte el perno a través de la barra
transversal superior A y coloque una
(1) arandela plana L. Utilizando dos
llaves de tuerca de 13 mm, apriete el
perno con una (1) tuerca de fijación
M hasta que ninguna de las piezas se
pueda mover libremente. Luego,
afloje la tuerca de 1/8 a 1/4 de vuelta.
Nota: No apriete excesivamente la
tuerca de fijación; estas piezas
necesitan rotar libremente para que
la base de soporte funcione
correctamente.
5. Repita este procedimiento en el lado
opuesto.
Paso 7. Instale las barras de
unión
1. Alinee el agujero ubicado en la barra
de unión superior D con el agujero
ubicado en la barra del tubo superior
Ensamblaje
de la rueda,
firmemente el perno
de que
M
L
A
R
F
L J
Fig. 6a
los
FF
F de la manera que se muestra en la
figura 7.
2. Coloque una (1) arandela plana L en
un (1) perno de cabeza hexagonal K.
3. Inserte el perno K a través de la barra
de unión D y coloque un espaciador
pequeño R en el perno entre la barra
del tubo superior F y la barra de
unión D.
4. Inserte el perno a través de la barra
del tubo superior F y coloque una (1)
arandela plana. Utilizando dos llaves
de tuerca de 13 mm, apriete el perno
con una (1) tuerca de fijación M
hasta que ninguna de las piezas se
pueda mover libremente. Luego,
afloje la tuerca de 1/8 a 1/4 de vuelta.
Nota: No apriete excesivamente la
-26-
Fig. 6
F A
FF
F
A
