0DT869

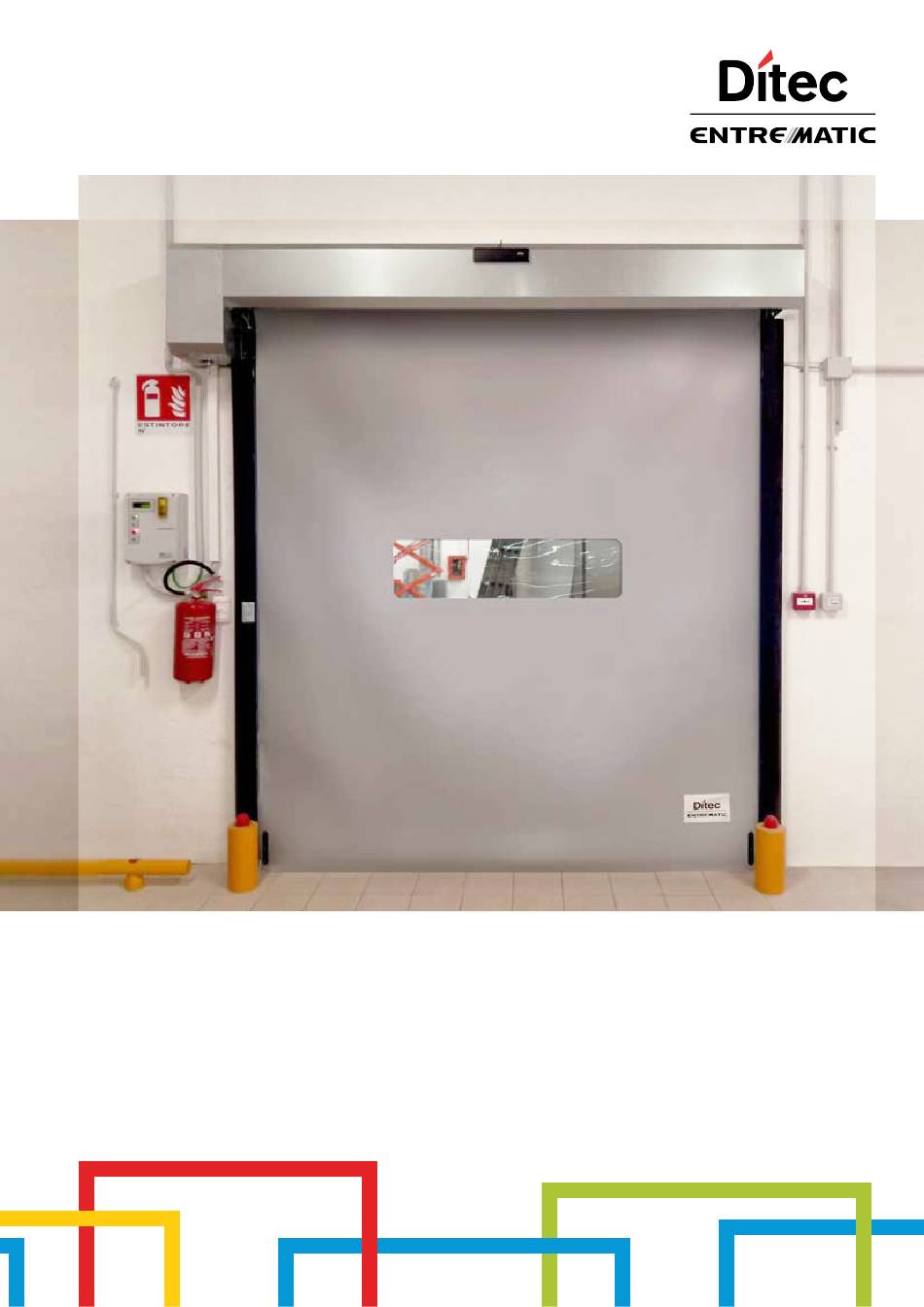

Ditec Soft Reset
rev. 2019-01-30
Manuel de installation, entretien, utilisation.
FR
(Instructions originales)
Installation manual, maintenance, use.
EN
(Original instructions)
www.ditecentrematic.com

Advertisement

Table of Contents
loading

Related Manuals for DITEC 0DT869

Summary of Contents for DITEC 0DT869

  • Page 1 0DT869 Ditec Soft Reset rev. 2019-01-30 Manuel de installation, entretien, utilisation. (Instructions originales) Installation manual, maintenance, use. (Original instructions) www.ditecentrematic.com...

  • Page 2: Table Of Contents

    Safety Top T Tout droits réservés Les informations mentionnées dans ce catalogue ont été contrôlées avec la plus grande attention. Toutefois, nous déclinons toute responsabilité en cas d’erreurs, omissions ou approximations dépendant d’exigences techniques ou graphiques. - 2 - 0DT869 2019-01-30...

  • Page 3: Caractéristiques Techniques

    Température de fonctionnement ..........................- 5 + 50 °C Dimensionner correctement la section des conducteurs de ligne en se référant à l'absorption indiquée et en tenant compte de la longueur et de la mise en œuvre des câbles. - 3 - 0DT869 2019-01-30...

  • Page 4: Installation Mécanique

    3.9 Fixation du boîtier du caisson • Fixer le boîtier du caisson avec des vis autoperceuses Ø6.3 (N) pour une porte zinguée, avec des vis autotaraudeuses Ø4.8 (N) pour une porte en inox (effectuer un pré-perçage Ø4.25) (fig.11). - 4 - 0DT869 2019-01-30...

  • Page 5: Tableau Électrique

    PH ≤ 3500 = 9523 PH > 3500 = 9126 Dimensionner correctement la section des conducteurs de ligne en se référant à l'absorption indiquée et en tenant compte de la longueur et de la mise en œuvre des câbles. - 5 - 0DT869 2019-01-30...

  • Page 6: Tableau Électronique 5.1 52E (Inverseur) - Raccordements

    S'active lors de la manœuvre d'ouverture et de fermeture. Frein électrique moteur. 200 V= / 0,2 A La sortie est active pendant toute la durée du mouvement aussi bien en ouverture qu'en fermeture. U W V 230 V~ / 6 A Moteur triphasé. - 6 - 0DT869 2019-01-30...
  • Page 7 Bleu Blanc Rouge Vert Orange 9055 Gris Blanc Jaune Marron Bleu Marron Rouge 7825A 7825A Libre 8132 8132 0 8 1 41 FC FA OUT 2 3 4 5BFSG14200 5BFSG14200 (280) (280) PWR SA 9031 - 7 - 0DT869 2019-01-30...
  • Page 8 - Le voyant rouge clignotant signale l'activation des dispositifs de la fonction d'ARRÊT sécurité. (STOP). - Le voyant rouge à clignotement bref signale que le seuil de service a été atteint Active la manœuvre Défilement menu de fermeture. - 8 - 0DT869 2019-01-30...
  • Page 9 • Si l'erreur s'affiche à nouveau, vérifier que la tension sur le BUS est inférieure à 360 V. Tension BUS Max. Tension BUS au-delà du seuil • Éteindre le tableau, attendre 3 minutes et remettre sous tension. • Vérifier la tension d'alimentation du tableau. - 9 - 0DT869 2019-01-30...

  • Page 10: Menu De Programmation

    6 MENU DE PROGRAMMATION 6.1 MENU D'INSTALLATION À l'allumage du tableau, le dispositif affiche les messages DITEC ENTREMATIC et VERSION FW du microprocesseur et de la carte, puis il entre automatiquement dans le menu d'installation en affichant le message SÉL LANGUE.

  • Page 11: Menu Avancé

    INTERLOCK : la porte 2 s'ouvre automa- INTERLOCK tiquement après la fermeture de la porte 1 Préclignotement pour parcourir Le préclignotement a un délai fixe de ouverture 3 s. (défaut non) pour confirmer - 11 - 0DT869 2019-01-30...
  • Page 12 (défaut NON) est fournie avec une résistance de freinage. pour confirmer RÉINITIALISATION CONFIRMER En confirmant, on retourne au pour parcourir PARAMÈTRES menu d'installation. pour confirmer UNE FOIS LA PROGRAMMATION TERMINÉE, REMETTRE LE DIP2 SUR OFF - 12 - 0DT869 2019-01-30...

  • Page 13: Menu De Service

    « sécurité d'ouverture » est réglée sur OUI. Arrêt porte commande d'arrêt active 6.5 Interverrouillage PORTE 1 PORTE 2 INPUT INPUT +24V +24V Fonctionnement logique 1 IN NC C NO 1 IN NC C NO - 13 - 0DT869 2019-01-30...

  • Page 14: Réglage Du Dispositif De Sécurité Sle (Encodeur Linéaire)

    SEUR) HAUTE BASSE Échelle de DIP 3 (portes rapides (portes lentes en sensibilité en fermeture) fermeture) 0 = Commun 1 = Commun Polarité fin de DIP 4 fin de course fin de course course 52E) - 14 - 0DT869 2019-01-30...

  • Page 15: Recherche Des Pannes

    • Vérifier le frein moteur. régulièrement sur le fin • Vérifier la connexion aimant encodeur / arbre moteur. de course N.B. : pour le diagnostic spécifique du tableau à inverseur 52E voir aussi page 9 - 15 - 0DT869 2019-01-30...

  • Page 16: Plan D'entretien

    • Introduire chaque élément de retenue de la toile (H) dans le rail correspondant, si nécessaire, pour faciliter l'opération, enlever d'abord la vis d'amortissement (I). • Dérouler la toile de manière à ce que le bord inférieur se trouve à un demi-mètre sous l'ouverture de rentrée de la toile. - 16 - 0DT869 2019-01-30...

  • Page 17: Consignes Générales De Sécurité

    Ne pas laisser la tige de manœuvre manuelle accrochée à la bague pendant le fonctionnement normal de la porte. Utiliser les clips de fixation murale prévus à cet effet. Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.ditecentrematic.com Installateur: Fermeture Ouverture - 17 - 0DT869 2019-01-30...
  • Page 18 (1) Environnement sale et poussiéreux, température de service proche de 0°C ou supérieure à 35°C, pression du vent dans les 20% au-dessus de la limite maximale prévue. Date compteur de cycles Signature Date compteur de cycles Signature - 18 - 0DT869 2019-01-30...
  • Page 19 CSI Spa Reg. - N° 0497 Le procédé de fabrication assure la conformité du produit au dossier technique. Le procédé de fabrication est régulièrement contrôlé par un tiers. - 19 - 0DT869 2019-01-30...
  • Page 20 INSTRUCTIONS POUR RESTAURATION TABLIER AVEC ISSUE DE SECOURS STOP - 20 - 0DT869 2019-01-30...
  • Page 21 LISTE DES COMPOSANTS Référence Description Quantité Colonne Gauche Colonne Droite Couvercle Gauche Couvercle Droit Arbre d'enroulement Moteur K22 Carter moteur et tête du côté opposé Armoire de commande Boîte accessoires - 21 - 0DT869 2019-01-30...
  • Page 22 - 22 - 0DT869 2019-01-30...
  • Page 23 MECHANICAL INSTALLATION DRAWINGS Self-repair limit LT = PL + 336 250 * 73.5 93.5 93.5 Photocell with safety package...
  • Page 24 DESSINS INSTALLATION MÉCANIQUE...
  • Page 25 MECHANICAL INSTALLATION DRAWINGS 90° M4x8 Ø9 STOP C NO...
  • Page 26 DESSINS INSTALLATION MÉCANIQUE INOX 4.8 x 13 GALVA 6.3 x 19...
  • Page 27 - 27 - 0DT869 2019-01-30...

  • Page 28: General Safety Precautions

    All right reserved All data and specifications have been drawn up and checked with the greatest care. The manufacturer cannot however take any responsibility for eventual errors, ommisions or incomplete data due to technical or illustrative purposes. - 28 - 0DT869 2019-01-30...

  • Page 29: Technical Characteristics

    Control board protection class ............................IP 55 Operating temperature ............................- 5 + 50 °C Correctly size the line conductor cross-section by referring to the indicated absorption and taking the length and installation of the cables into account. - 29 - 0DT869 2019-01-30...

  • Page 30: Mechanical Installation

    Ø4.8 (N), on stainless steel door (fig.11). 3.9 Transom cover fixing • Galvanized door; fix transom cover with self-drilling screws Ø6.3 (N) (fig.11). • Stainless steel door; fix transom cover with self-threading screws Ø4.8 (N) (make holes Ø4.25) (fig.11). - 30 - 0DT869 2019-01-30...

  • Page 31: Connecting The Control Panel / Automation

    8265A 8265B PH ≤ 3500 = 9523 PH > 3500 = 9126 Correctly size the line conductor cross-section by referring to the indicated absorption and taking the length and installation of the cables into account. - 31 - 0DT869 2019-01-30...

  • Page 32: Control Panel

    Activated during opening and closing operations. Motor electric brake. 200 V = / 0.2 A The output is active for the duration of both the opening and closing operation. U W V 230 V~ / 6 A Three-phase motor. - 32 - 0DT869 2019-01-30...
  • Page 33 Black Pink Blue White Green Orange 9055 Grey White Yellow Brown Blue Brown 7825A 7825A Empty 8132 8132 0 8 1 41 FC FA OUT 2 3 4 5BFSG14200 5BFSG14200 (280) (280) PWR SA 9031 - 33 - 0DT869 2019-01-30...
  • Page 34 - The flashing red LED indicates that the safety devices have been activated. STOP operation. - The quick flashing red LED indicates that the service threshold has been reached Starts the closing Menu scrolling operation. - 34 - 0DT869 2019-01-30...
  • Page 35 BUS is lower than 360 V. Max. BUS voltage BUS voltage exceeds threshold • Switch off the control panel, wait 3 minutes and reconnect the power supply. • Check the control panel power supply voltage. - 35 - 0DT869 2019-01-30...

  • Page 36: Programming Menu

    6 PROGRAMMING MENU 6.1 INSTALLATION MENU When the control panel is switched on, after showing the messages DITEC ENTREMATIC and microprocessor and card FW VERSION, the device automatically enters the installation menu and displays the message SELECT LANGUAGE. Confirm with...

  • Page 37: Advanced Menu

    1 is closed. AIRLOCK to confirm INTERLOCK: door 2 opens automatically when door 1 has closed INTERLOCK Pre-flashing when by scrolling Pre-flashing has a set time of opening 3 sec. (default no) to confirm - 37 - 0DT869 2019-01-30...
  • Page 38 Set to YES when the door is supplied (default NO) with brake resistance. to confirm PARAMETER RESET CONFIRM Confirm to go back to the installation by scrolling menu. to confirm ONCE PROGRAMMING HAS ENDED, SET DIP2 TO OFF - 38 - 0DT869 2019-01-30...

  • Page 39: Service Menu

    "opening safety" function is set to YES on the advanced menu (step 7). Door stopped stop command activated 6.5 Interlock DOOR 1 DOOR 2 INPUT INPUT +24V Logical +24V operation 1 IN NC C NO 1 IN NC C NO - 39 - 0DT869 2019-01-30...

  • Page 40: Adjusting And Starting

    INVERTER) HIGH DIP 3 Scale of sensitivity (doors close (doors close quickly) slowly) Limit switch 0 = Limit switch 1 = Limit switch DIP 4 polarity common 48E common 52E) - 40 - 0DT869 2019-01-30...

  • Page 41: Troubleshooting

    The curtain does not • Check motor brake stop correctly at the limit • Check connection of encoder magnet to the motor shaft switch NB: for diagnostics specifically for the inverter panel 52E, also see page 9 - 41 - 0DT869 2019-01-30...

  • Page 42: Maintenance

    • Insert each tooth side edge (Q) of the curtain in the relevant guide, if necessary to make easier the operation remove the higher screw (R). • Roll down the curtain so the bottom edge is 0.5m beneath the curtain inlet slot. - 42 - 0DT869 2019-01-30...

  • Page 43: General Safety Precautions

    Do not leave the manual operation rod hanging on the ring during normal door operating. Use the special wall- mounted fastening clip Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.ditecentrematic.com Installer: Close Open - 43 - 0DT869 2019-01-30...
  • Page 44 Lens group and spacer for SLE 6GLSLEC Motor silent block 5AV402510 (1) Dirty or dusty environment, operating temperature near to 0°C or over 35°C, wind pressure within 20% of maximum limit. Date Cycle counter Signature Date Cycle counter Signature - 44 - 0DT869 2019-01-30...
  • Page 45 EC type examination or certificate issued by a notified or competent body (for full address, please contact Entrematic Group AB) concerning the equipment: CSI Spa Reg. - N° 0497 The manufacturing process ensures the compliance of the equipment with the technical file. The manufacturing process is regularly accessed by 3rd party. - 45 - 0DT869 2019-01-30...
  • Page 46 EMERGENCY EXIT – RESTORE CURTAIN INSTRUCTION STOP - 46 - 0DT869 2019-01-30...
  • Page 47 PACKING LIST Reference Description Quantity Left column Right column Left Cover Right Cover Transom with rolled curtain K22 Motor Motor carter and opposite side plate cover Control unit Hardware box - 47 - 0DT869 2019-01-30...
  • Page 48 Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.ditecentrematic.com...
