PROF X15
6. Измерение углов
Поверните зрительную трубу по направлению к заданной точке. При помощи оптического визира (12) грубо наведитесь на
марку (вешку). Вращая окуляр против часовой стрелки, добейтесь четкого изображения штрихов сетки нитей, поверните
кремальеру, добейтесь четкой фокусировки объекта измерений.
Зафиксируйте с помощью зажима (11) положение зрительной трубы. Используя наводящие микрометрические винты
горизонтального и вертикального кругов (ГК и ВК) (18) и (17) выполните точное наведение. Переместите глаз вправо,
затем вверх и вниз. При этом никакого относительного смещения между изображением и целью не должно быть. Это
означает отсутствие параллакса.
При помощи винта перестановки лимба ГК (8) установите отсчет близкий к 0º 0 минутам. Отщелкните защелку (8).

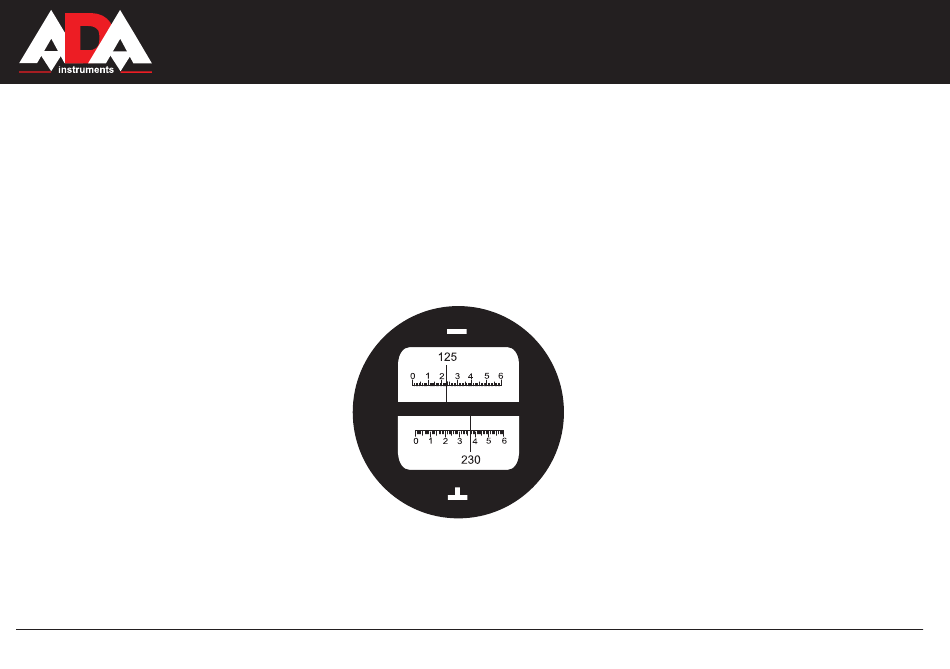

Рис.5
10
