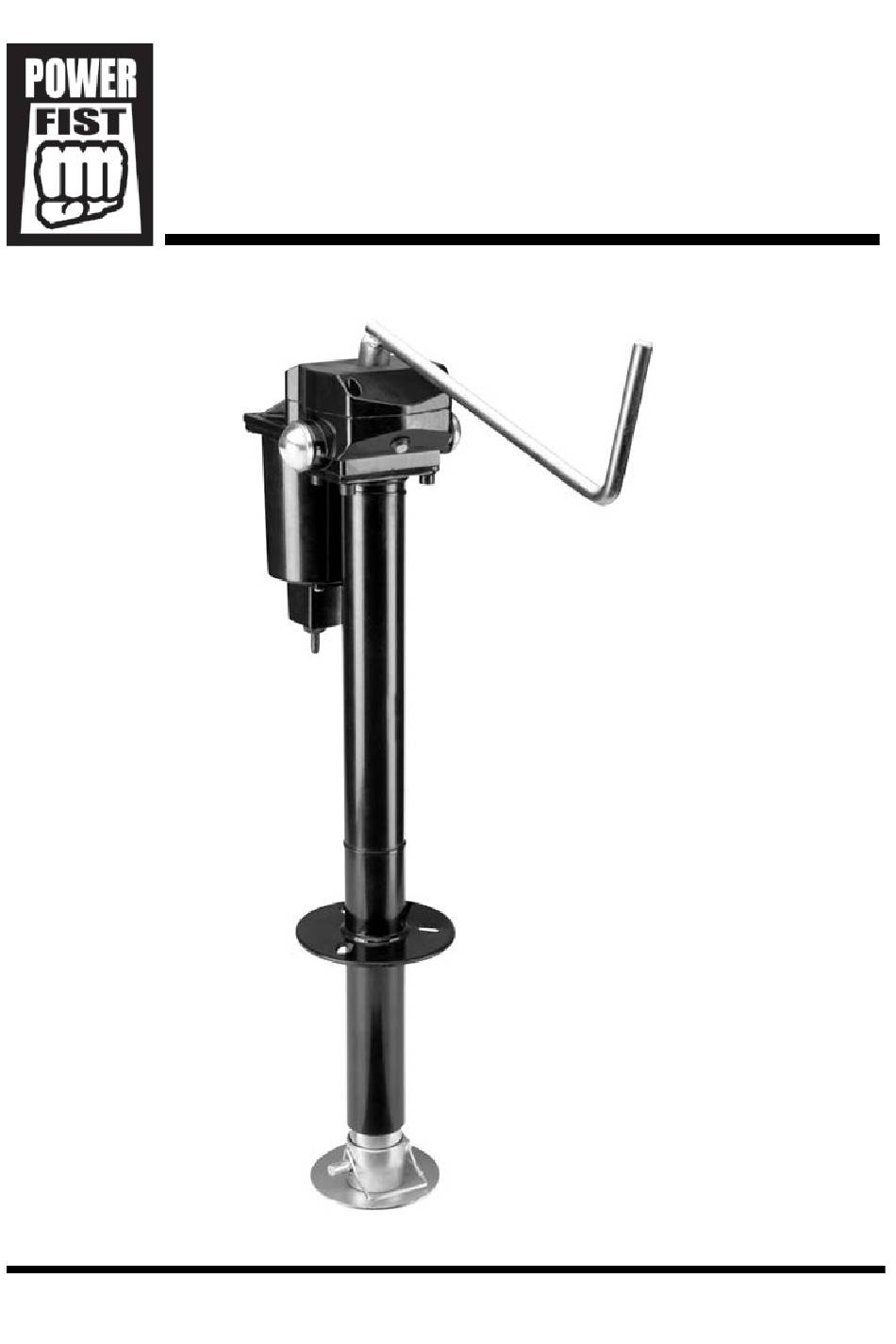

- Page 1 V4.1 8689660 3,500 lb 12V DC A-Frame Trailer Jack User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
Bolt-on INTRODUCTION The 3,500 lb 12V DC A-Frame Trailer Jack is designed for larger trailers and recreational vehicles. The jack is pre-wired with a 75 in. lead and two predrilled mounting holes to fit any A-frame trailer coupler. The jack also has a built-in light to hitch-up in the dark. - Page 3 V4.1 3,500 lb 12V DC A-Frame Trailer Jack 8689960 HAZARD DEFINITIONS Please familiarize yourself with the hazard notices found in this manual. A notice is an alert that there is a possibility of property damage, injury or death if certain instructions are not followed.
-
Page 4: Personal Precautions
8689960 3,500 lb 12V DC A-Frame Trailer Jack V4.1 Non-skid footwear is recommended to maintain footing and balance in the work environment. PERSONAL PRECAUTIONS Control the device, personal movement and the work environment to avoid personal injury or damage to device. -
Page 5: Assembly And Installation
V4.1 3,500 lb 12V DC A-Frame Trailer Jack 8689960 11. Do not use blocks with the jack for additional ground clearance. 12. Do not use with an aircraft. UNPACKING WARNING! Do not operate the device if any part is missing. Replace the missing part before operating. - Page 6 Connect the jack’s black wire lead to the fuse wire (#19). The other end of the fuse wire connects to the positive (+) battery terminal. Reattach the ground cable. Test the trailer jack to ensure it works, before removing the trailer tongue support. ATTACHING TO A VEHICLE BATTERY Run a 10-gauge wire from the 12VDC battery to the jack.
-
Page 7: Operation
NOTICE! Do not retract the jack past the ‘STOP’ label on the inner tube (#3). This can damage the jack mechanism. The trailer jack can be extended or retracted with the electric motor (#14) or manually with the jack’s crank (#20). -
Page 8: Care And Maintenance
8689960 3,500 lb 12V DC A-Frame Trailer Jack V4.1 Once the hitch and towing ball are aligned, retract the inner tube until they are nearly touching. Press the power switch (#15) towards the jack or crank clockwise to lower the trailer tongue by smaller increments until the weight transfers to the vehicle’s ball mount. -
Page 9: Troubleshooting
V4.1 3,500 lb 12V DC A-Frame Trailer Jack 8689960 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the device does not function properly or parts are missing. If unable to do so, have a qualified technician service the device. - Page 10 8689960 3,500 lb 12V DC A-Frame Trailer Jack V4.1 For technical questions call 1-800-665-8685...
- Page 11 V 4,1 8689960 Cric de remorque à cadre triangulaire de 12 V c.c., 3 500 lb Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 12: Spécifications
8689960 Cric de remorque à cadre triangulaire de 12 V c.c., 3 500 lb V 4,1 Cric de remorque à cadre triangulaire de 12 V c.c., 3 500 lb SPÉCIFICATIONS Capacité de charge max. 1 587,5 kg (3 500 lb) Moteur 12 V c.c. -
Page 13: Aire De Travail
V 4,1 Cric de remorque à cadre triangulaire de 12 V c.c., 3 500 lb 8689960 Conservez ce manuel qui contient les avertissements de sécurité, les précautions, les instructions de fonctionnement ou d'inspection et d'entretien. DÉFINITIONS DE DANGER Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel. -
Page 14: Équipement De Protection Personnelle
8689960 Cric de remorque à cadre triangulaire de 12 V c.c., 3 500 lb V 4,1 ÉQUIPEMENT DE PROTECTION PERSONNELLE Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux. L'équipement de protection des yeux devrait être conforme à... - Page 15 V 4,1 Cric de remorque à cadre triangulaire de 12 V c.c., 3 500 lb 8689960 Ne dépassez pas la charge nominale (voir Spécifications). Évitez de placer quelque partie du corps que ce soit sous le triangle d’attelage de la remorque lors de l’attelage, du dételage ou pour déplacer la remorque.
-
Page 16: Assemblage Et Installation
8689960 Cric de remorque à cadre triangulaire de 12 V c.c., 3 500 lb V 4,1 GUIDE D’IDENTIFICATION Lampe à DÉL Moteur Interrupteur d’alimentation Goupille de sécurité Manivelle Interrupteur de feu Tube extérieur Plaque de montage Plaque de pied ASSEMBLAGE ET INSTALLATION Les numéros de référence entre parenthèses (n 1) se rapportent à... - Page 17 V 4,1 Cric de remorque à cadre triangulaire de 12 V c.c., 3 500 lb 8689960 Insérez le tube extérieur (n 5) dans l’ouverture du cric du cadre triangulaire jusqu’à ce que la plaque de montage (n 4) repose sur le triangle d’attelage.
-
Page 18: Moteur Électrique
8689960 Cric de remorque à cadre triangulaire de 12 V c.c., 3 500 lb V 4,1 UTILISATION UTILISATION DU CRIC DE REMORQUE AVIS ! Le moteur pourrait ralentir ou s’arrêter s’il venait à surchauffer. Déclenchez l’interrupteur d’alimentation (n 15) et attendez 15 secondes avant de remettre le tout en marche. -
Page 19: Soin Et Entretien
V 4,1 Cric de remorque à cadre triangulaire de 12 V c.c., 3 500 lb 8689960 le sens horaire afin d’abaisser graduellement le triangle d’attelage jusqu’à ce que le poids repose sur la barre d’attelage du véhicule. Libérez l’interrupteur d’alimentation et rentrez le cric jusqu’à ce que le tube intérieur atteigne l’étiquette «... -
Page 20: Dépannage
8689960 Cric de remorque à cadre triangulaire de 12 V c.c., 3 500 lb V 4,1 AVIS ! N'utilisez JAMAIS une huile pénétrante pour lubrifier l'appareil. Une huile pénétrante peut agir comme un solvant qui provoque la décomposition de la graisse interne et le grippage de l'appareil. DÉPANNAGE Si l'appareil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd.
