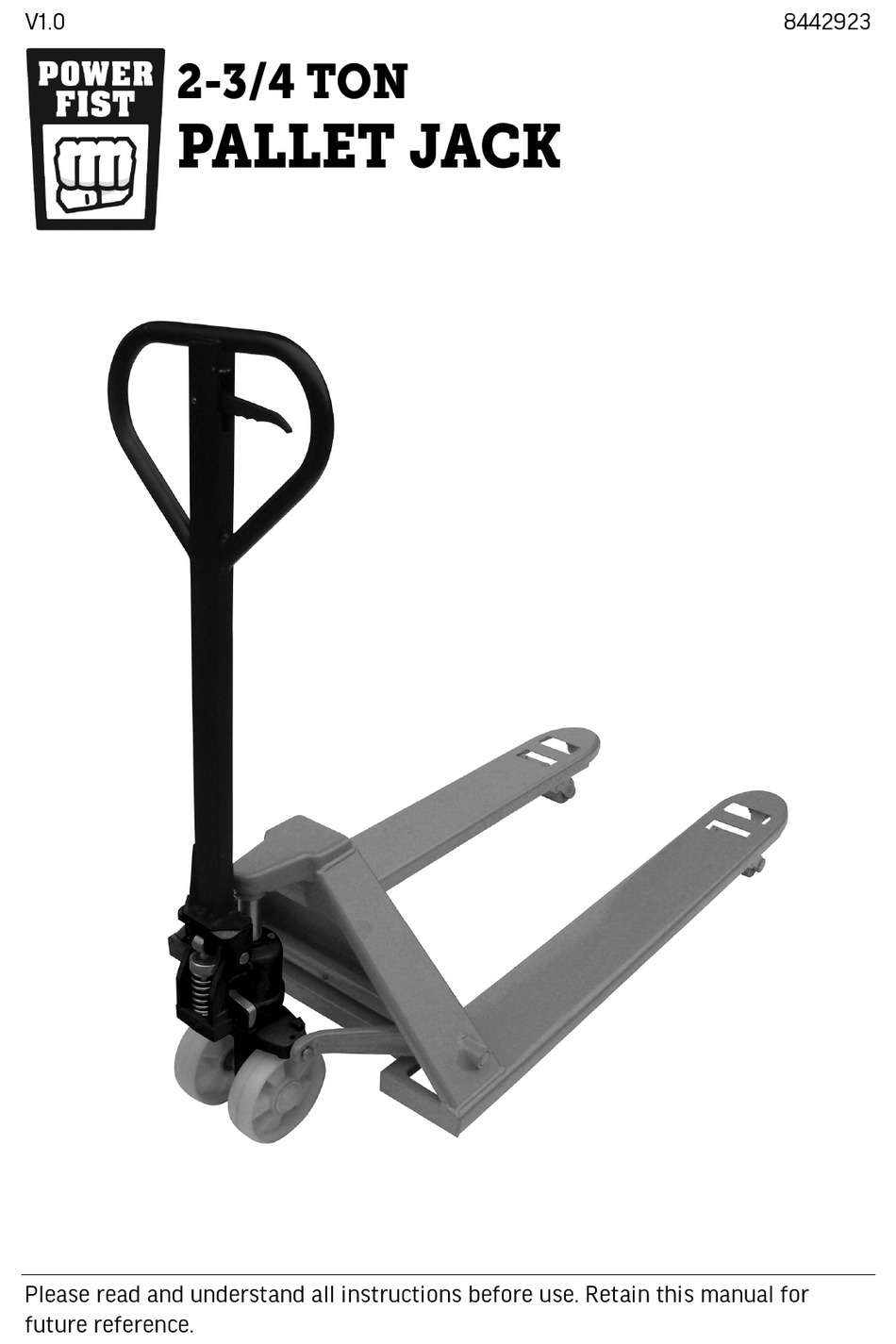

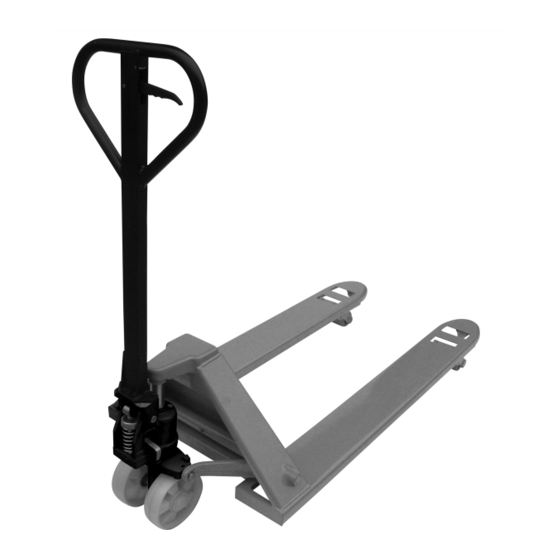

- Page 1 V1.0 8442923 Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8442923 2-3/4 Ton Pallet Jack V1.0 SPECIFICATIONS Lift Capacity 2-3/4 Ton Lift Capacity 5,500 lb Min. Lift Height 3 in. Max. Lift Height 7-1/2 in. Fork Size 48 in. Distance Between Fork 14-3/8 in. Turning Radius 230° Material Carbon steel... -
Page 3: Work Area
V1.0 2-3/4 Ton Pallet Jack 8442923 INTRODUCTION The pallet jack is designed for the transportation of loads with a level, fixed base. SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. -
Page 4: Specific Safety Precautions
8442923 2-3/4 Ton Pallet Jack V1.0 Avoid wearing clothes or jewelry that can become entangled with the moving parts of a tool. Keep long hair covered or bound. Do not overreach when operating a tool. Proper footing and balance enables better control in unexpected situations. - Page 5 V1.0 2-3/4 Ton Pallet Jack 8442923 HYDRAULIC JACK PRECAUTIONS Never attempt to use the jack unless it is properly filled with hydraulic fluid. Make sure there is enough clearance around the pallet jack and the load for movement. Do not place your hands between the moving components.
- Page 6 8442923 2-3/4 Ton Pallet Jack V1.0 Change your clothing immediately if sprayed with hydraulic fluid. Store clothing or rags contaminated with hydraulic fluid in an approved metal safety can with a spring-closing lid and venting designed to contain a fire.
-
Page 7: Assembly And Installation
V1.0 2-3/4 Ton Pallet Jack 8442923 ASSEMBLY & INSTALLATION Letter references in parenthesis (A) refer to the included Identification Key. Dashed numbers in parenthesis (Fig. 1-1) refer to a specific point in an illustration or image. TOOLS REQUIRED FOR ASSEMBLY •... - Page 8 8442923 2-3/4 Ton Pallet Jack V1.0 To move the handle without affecting the fork setting, set the control lever in the center neutral position. The load can now be pushed or pulled using the handle. To lower the fork, pull lever all the way up. Allow the load to descend slowly in a controlled manner.
-
Page 9: Care And Maintenance
V1.0 2-3/4 Ton Pallet Jack 8442923 Check again to see if the truck works well in the 3 control positions. If not, repeat the steps above until the pallet jack lowers and elevates properly. WARNING! Only use this pallet jack for loads weighing less than the rated loading capacity. -
Page 10: Hydraulic Oil Change
8442923 2-3/4 Ton Pallet Jack V1.0 HYDRAULIC OIL CHANGE Check the oil level annually by removing the oil plug (#46) on top of the pump housing. When changing or adding oil, fill the tank through the oil plug hole (Fig. 5-2) to 80% capacity with hydraulic jack oil, about 2-1/2 in. -
Page 11: Hydraulic Fluid
V1.0 2-3/4 Ton Pallet Jack 8442923 DISPOSAL Recycle a tool damaged beyond repair at the appropriate facility. Contact your local municipality for a list of disposal facilities or by-laws for electronic devices, batteries, oil or other toxic liquids. IMPORTANT! DO NOT pollute the environment by allowing uncontrolled discharge of waste oil. -
Page 12: Parts Breakdown
8442923 2-3/4 Ton Pallet Jack V1.0 PARTS BREAKDOWN PARTS LIST DESCRIPTION Spring Handle Tube Elastic Pin Blade Spring Control Lever For technical questions call 1-800-665-8685... - Page 13 V1.0 2-3/4 Ton Pallet Jack 8442923 Roller 37 Spring Elastic Pin 38 Spring Cap Elastic Pin 39 E-ring Pull Rod 40 Plunger Piston 10 Pin 41 Steel Ball 11 Chain 42 Ram Piston 12 Adjusting Screw 43 Dust Seal Ring...
- Page 14 8442923 2-3/4 Ton Pallet Jack V1.0 68 Oil Lite Bushing 81 Spring Pin 69 Oil Lite Bushing 82 Rod Pin 70 Spring Pin 83 Load Wheel Axle 71 Oil Lite Bushing 84 Flat Washer 72 Crank Pin 85 Ball Bearing...
- Page 15 V1.0 2-3/4 Ton Pallet Jack 8442923 Visit www.princessauto.com for more information...
- Page 16 8442923 2-3/4 Ton Pallet Jack V1.0 For technical questions call 1-800-665-8685...
- Page 17 V1,0 8442923 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 18: Spécifications
8442923 Transpalette à main, 2 3/4 tonnes V1,0 SPÉCIFICATIONS Cap. de levage 2 3/4 tonnes Cap. de levage 5 500 lb Hauteur de levage min. 3 po Hauteur de levage max. 7 1/2 po Taille de fourche 48 po Distance entre fourche... -
Page 19: Aire De Travail
V1,0 Transpalette à main, 2 3/4 tonnes 8442923 INTRODUCTION Le transpalette à main a été conçu pour transporter des charges présentant une base fixe et de niveau. SÉCURITÉ AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d'utiliser cet outil. L'utilisateur doit respecter les précautions de base lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de... -
Page 20: Précautions Personnelles
8442923 Transpalette à main, 2 3/4 tonnes V1,0 PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de travail pour éviter les blessures ou le bris de l'outil. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool ou de médicaments. - Page 21 V1,0 Transpalette à main, 2 3/4 tonnes 8442923 Ne laissez jamais un transpalette à main chargé et en position soulevée sans surveillance. Abaissez toujours la charge sur le plancher. 10. Actionnez doucement le levier de déclenchement de la pompe afin de permettre à...
- Page 22 8442923 Transpalette à main, 2 3/4 tonnes V1,0 L’huile hydraulique sous pression est chaude et peut causer des blessures par brûlure en cas de contact, de pulvérisation ou de déversement. Laissez le système hydraulique refroidir avant de procéder à l’entretien.
-
Page 23: Assemblage Et Installation
V1,0 Transpalette à main, 2 3/4 tonnes 8442923 PRÉCAUTIONS EN CAS D'INJECTION Le liquide peut pénétrer dans la peau à une pression de 100 lb/po carré. Une fuite de liquide hydraulique sous pression peut avoir une force suffisante pour pénétrer la peau. Observez les précautions énoncées ci-dessous pour éviter toute blessure provoquée par injection. - Page 24 8442923 Transpalette à main, 2 3/4 tonnes V1,0 Au moyen d'un tournevis, soulevez la plaque de levier (fig. 2-2) et glissez la tête du boulon sous l'encoche dans la plaque du levier. N'ajustez pas l'écrou à moins que le transpalette à main ne soit défectueux.
- Page 25 V1,0 Transpalette à main, 2 3/4 tonnes 8442923 AVERTISSEMENT ! Lorsque le transpalette n'est pas utilisé, évitez de laisser des charges lourdes trop longtemps sur la fourche. Abaissez toujours la fourche complètement lorsque le transpalette n'est pas utilisé. RÉGLAGE DES TROIS POSITIONS DE LA POIGNÉE DE COMMANDE Sur le tube de poignée (n...
-
Page 26: Soin Et Entretien
8442923 Transpalette à main, 2 3/4 tonnes V1,0 Vérifiez de nouveau si le camion fonctionne bien dans les trois positions de commande. Si tel n'est pas le cas, recommencez les étapes précédentes jusqu'à ce que le transpalette à main descende et monte correctement. - Page 27 V1,0 Transpalette à main, 2 3/4 tonnes 8442923 Vérifiez le trou de remplissage d’huile et, au besoin, ajoutez de l’huile hydraulique jusqu’au haut de l’orifice. Remplacez le bouchon de remplissage d’huile et fermez la valve de purge. Essayez la pompe hydraulique à plusieurs reprises pour vous assurer de son bon fonctionnement avant de le mettre en fonction.
-
Page 28: Mise Au Rebut
8442923 Transpalette à main, 2 3/4 tonnes V1,0 Remontez et remplissez le réservoir d'huile par l'orifice du bouchon d'huile à 80 % au moyen d'huile pour cric hydraulique, soit sur une profondeur d'environ 2 1/2 po à l'intérieur du carter de pompe (fig. 5). -
Page 29: Dépannage
V1,0 Transpalette à main, 2 3/4 tonnes 8442923 DÉPANNAGE Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est pas possible, demandez à un technicien qualifié de réparer l'outil. -
Page 30: Liste Des Pièces
8442923 Transpalette à main, 2 3/4 tonnes V1,0 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Ressort Tube de poignée Goupille élastique Ressort de lampe Levier de commande En cas de questions techniques, appelez le 1-800-665-8685... - Page 31 V1,0 Transpalette à main, 2 3/4 tonnes 8442923 Rouleau 37 Ressort Goupille élastique 38 Capuchon à ressort Goupille élastique 39 Anneau en E Tige de traction 40 Piston plongeur 10 Goupille 41 Bille en acier 11 Chaîne 42 Piston de course 12 Vis de réglage...
- Page 32 8442923 Transpalette à main, 2 3/4 tonnes V1,0 66 Volant 80 Boulon à tête hexagonale 67 Chape de levage 81 Tige de ressort 68 Bague Oil Lite 82 Goupille de tige 69 Bague Oil Lite 83 Axe de roue de charge...
