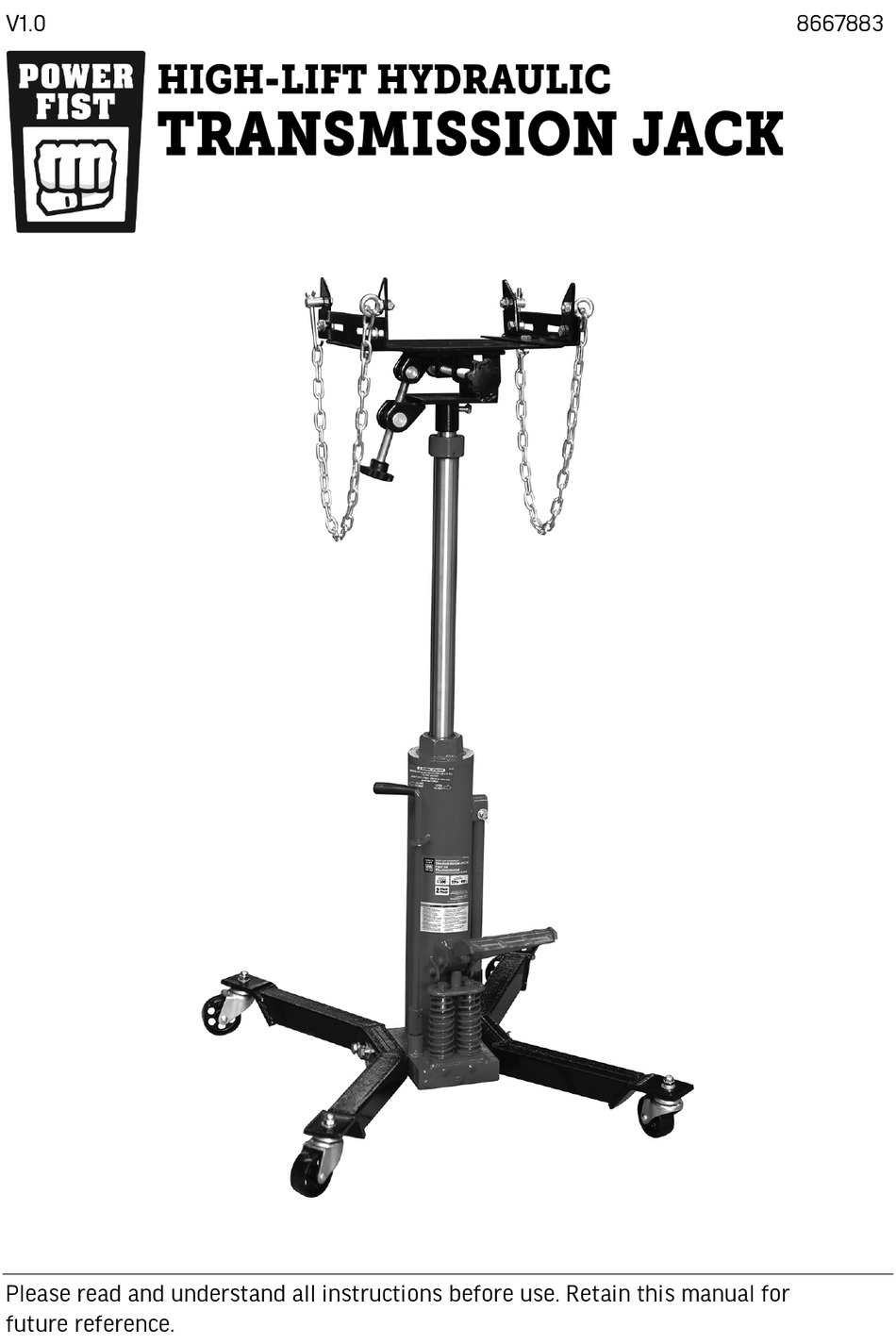

- Page 1 V1.0 8667883 Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications

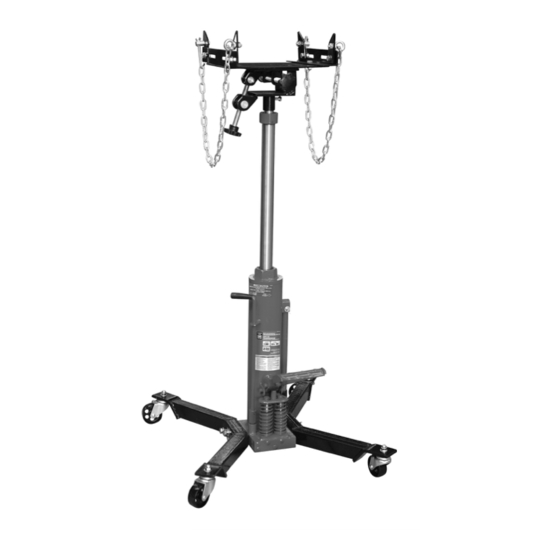

8667883 High-Lift Hydraulic Transmission Jack V1.0 SPECIFICATIONS Material Steel Construction Max. Weight Capacity 1,100 lb Lift Range 33-1/2 to 69 in. Saddle Size 13-3/8 x 9-1/2 in. Saddle Tilt 30° Base Size 27 x 31 in. Swivel Casters 3 in. -
Page 3: Work Area
V1.0 High-Lift Hydraulic Transmission Jack 8667883 INTRODUCTION The transmission jack’ s universal saddle tilts for ease of alignment and includes adjustable brackets and safety chain. Ideal for installation and removal of automotive and light truck transmissions and differentials SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. -
Page 4: Personal Precautions
8667883 High-Lift Hydraulic Transmission Jack V1.0 PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to tool. Do not operate any tool when tired or under the influence of drugs, alcohol or medications. - Page 5 V1.0 High-Lift Hydraulic Transmission Jack 8667883 HYDRAULIC PRECAUTIONS DANGER! Seek immediate medical attention if hydraulic fluid under pressure penetrates your skin. See Injection Injury precautions for instructions before using a pressurized hydraulic system. Do not touch or handle hydraulic hoses or components while under pressure.
- Page 6 8667883 High-Lift Hydraulic Transmission Jack V1.0 INJECTION PRECAUTIONS Fluid can penetrate the skin at 100 PSI pressure. Fluid escaping under pressure from the tool has sufficient force to penetrate your clothing and skin. Follow the precautions below to avoid an injection injury.
-
Page 7: Assembly And Installation
V1.0 High-Lift Hydraulic Transmission Jack 8667883 ASSEMBLY & INSTALLATION Numbered references in parenthesis (#1) refer to the included Parts List. Letter references in parenthesis (A) refer to the included Identification Key. Connect the leg assembly (#2) to the main body (#11) by sliding a lock washer (#4) and washer (#3) over each of the six M12x70 bolts (#5). - Page 8 8667883 High-Lift Hydraulic Transmission Jack V1.0 Wheel the transmission jack under the transmission. Chock the casters. Allow the chains (I) to hang to the floor still attached to the eye bolts (G). Raise the saddle by turning the release handle (E) clockwise to close the valve and then pumping the hydraulic foot pedal (L) until the saddle is at the desired height.
-
Page 9: Care And Maintenance
V1.0 High-Lift Hydraulic Transmission Jack 8667883 CARE & MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems. Inspect the tool components periodically. Repair or replace damaged or worn components. Only use identical replacement parts when servicing. - Page 10 8667883 High-Lift Hydraulic Transmission Jack V1.0 Pump the handle or pedal for several full strokes to eliminate any air in the system. Check the oil filler hole and if necessary, top off with more hydraulic oil. Restore the oil filler screw. Close the release valve by turning clockwise.
-
Page 11: Troubleshooting
V1.0 High-Lift Hydraulic Transmission Jack 8667883 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool. Problem(s) -
Page 12: Parts Breakdown
8667883 High-Lift Hydraulic Transmission Jack V1.0 PARTS BREAKDOWN DESCRIPTION Caster Assembly Leg Assembly Washer Φ12 Lock WasherΦ12 Bolt M12x70 Nut M12 Lift Foot Pedal R-pin Release Screw Handle Main body Release Handle Ring Air Vent Screw Screw M6x10 Ball Φ5.5... - Page 13 V1.0 High-Lift Hydraulic Transmission Jack 8667883 Visit www.princessauto.com for more information...
- Page 14 8667883 High-Lift Hydraulic Transmission Jack V1.0 For technical questions call 1-800-665-8685...
- Page 15 V 1,0 8667883 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 16: Spécifications
8667883 Cric de transmission hydraulique à levage élevé V 1,0 SPÉCIFICATIONS Matériau Construction en acier Capacité de poids max. 1 100 lb Plage de levage 33 1/2 à 69 po Taille de selle 13 3/8 x 9 1/2 po Angle de selle 30 °... -
Page 17: Aire De Travail
V 1,0 Cric de transmission hydraulique à levage élevé 8667883 INTRODUCTION La selle universelle du cric de transmission s’incline afin de faciliter son alignement et comprend des pattes de fixation ajustables et une chaîne de sécurité. Idéal pour installer et déposer les transmissions et les différentiels des automobiles et des camions légers. -
Page 18: Précautions Personnelles
8667883 Cric de transmission hydraulique à levage élevé V 1,0 Portez des chaussures à embout d'acier ou à coquilles d'acier pour éviter les blessures aux pieds dues à la chute d'objets. PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de travail pour éviter les blessures ou le bris de l'outil. - Page 19 V 1,0 Cric de transmission hydraulique à levage élevé 8667883 Abaissez la charge doucement pour éviter les démarrages ou les arrêts brusques pouvant provoquer son déplacement. N’utilisez que des accessoires certifiés pour supporter les forces exercées par cet outil durant son fonctionnement. D’autres accessoires non conçus pour résister aux forces produites risquent de se briser et de voler en éclats avec force.
- Page 20 8667883 Cric de transmission hydraulique à levage élevé V 1,0 Utilisez uniquement du liquide hydraulique dans la pompe. Ne remplacez pas ou ne mélangez pas du liquide de frein ou tout autre liquide avec le liquide hydraulique. Il pourrait en résulter le bris de la pompe et des blessures pour l’utilisateur et les gens à...
-
Page 21: Assemblage Et Installation
V 1,0 Cric de transmission hydraulique à levage élevé 8667883 GUIDE D’IDENTIFICATION Crochet Bride d’angle Réglage de la selle Piston de vérin hydraulique Poignée de soupape de déclenchement Ensemble de pattes Boulon à œil Réglage de la selle Chaîne Cric hydraulique Poignée... - Page 22 8667883 Cric de transmission hydraulique à levage élevé V 1,0 Insérez une vis M10 (v 25) dans le trou de boulon supérieur de la plaque en procédant par l’extérieur. Fixez-le au moyen d’un écrou M10 (n 19) et d’une rondelle (n 20).
-
Page 23: Soin Et Entretien
V 1,0 Cric de transmission hydraulique à levage élevé 8667883 Enroulez les chaînes (I) autour de la transmission et fixez-les aux crochets (A). Après vous être assuré que la transmission est retenue solidement, libérez les boulons retenant la transmission en place. - Page 24 8667883 Cric de transmission hydraulique à levage élevé V 1,0 illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour les remplacer. AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter un risque pour l'utilisateur et/ou pour les autres.
-
Page 25: Mise Au Rebut
V 1,0 Cric de transmission hydraulique à levage élevé 8667883 Vérifiez le trou de remplissage d'huile et, au besoin, ajoutez de l'huile hydraulique jusqu'en haut de l'orifice. Réinstallez la vis de remplissage d'huile. Fermez la valve de purge en la tournant dans le sens horaire. -
Page 26: Dépannage
8667883 Cric de transmission hydraulique à levage élevé V 1,0 DÉPANNAGE Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est pas possible, demandez à un technicien qualifié de réparer l'outil. - Page 27 V 1,0 Cric de transmission hydraulique à levage élevé 8667883 RÉPARTITION DES PIÈCES DESCRIPTION QTÉ Ensemble de roulettes Ensemble de pattes Rondelle Φ12 Rondelle-frein Φ12 Boulon M12x70 Écrou M12 Pédale de levage Goupille en R Vis de dégagement Poignée Corps principal Poignée de...
- Page 28 8667883 Cric de transmission hydraulique à levage élevé V 1,0 En cas de questions techniques, appelez le 1-800-665-8685...
