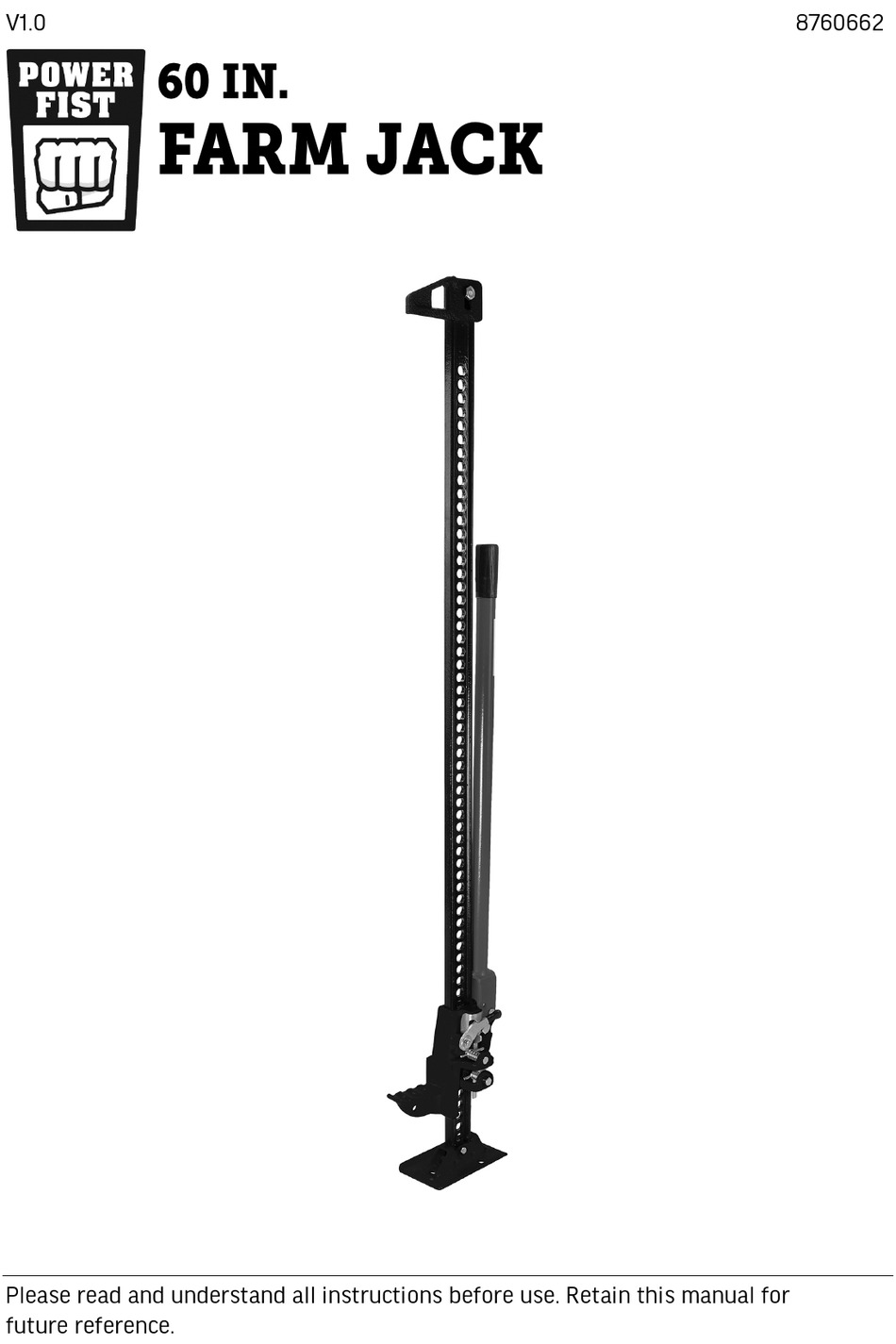

- Page 1 V1.0 8760662 Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8760662 60 in. Farm Jack V1.0 SPECIFICATIONS Load Capacity Lifting 4,000 lb (1,814 kg) Clamping 750 lb (340 kg) Winching 4,400 lb (1,995 kg) Travel Range 4-5/16 to 53-1/8 in. Saddle Size 4-1/8 x 1-15/32 in. Handle Length 29-1/2 in. -
Page 3: Work Area
V1.0 60 in. Farm Jack 8760662 INTRODUCTION The 60 in. Farm Jack has multiple agricultural, off-road, winching and clamping applications. SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. -
Page 4: Personal Precautions
8760662 60 in. Farm Jack V1.0 PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to tool. Do not operate any tool when tired or under the influence of drugs, alcohol or medications. -
Page 5: Assembly And Installation
V1.0 60 in. Farm Jack 8760662 12. Do not push a load off the jack; lower carefully. 13. Before lowering load, ensure that there are no obstructions underneath and that all people are standing clear. 14. Do not place your hands between the moving components. -
Page 6: Raising A Vehicle
8760662 60 in. Farm Jack V1.0 Pump the handle until the large runner saddle contacts the load. Pause at this stage and check to ensure there are no obstacles to a clean lift. Pull down firmly and evenly on the handle. You will hear the climbing pin (#13) click into place as it enters a hole in the steel bar (#3). - Page 7 V1.0 60 in. Farm Jack 8760662 Raise the load slightly with the jack, and return the handle to the fully upright position. Carefully remove the jack stands or support structures without placing your body beneath the load. Release the reversing latch (#17), so that it is in the DOWN position.
-
Page 8: Care And Maintenance
8760662 60 in. Farm Jack V1.0 DANGER! Do not exceed the winching weight capacity (see Specifications). Start with the clamp-clevis parallel with the steel bar (#3). Connect a tow chain/rope to the object to be winched and another to a stationary object that will be the anchor. -
Page 9: Troubleshooting
V1.0 60 in. Farm Jack 8760662 LUBRICATION Inspect and lubricate the tool when required. Periodically lubricate the joints and all moving parts with a light oil as indicated in the Parts Breakdown. STORAGE When not in use for an extended period, apply a thin coat of lubricant to the steel parts to avoid rust. -
Page 10: Parts Breakdown
8760662 60 in. Farm Jack V1.0 PARTS BREAKDOWN PARTS LIST DESCRIPTION Clamp-Clevis Bolt For technical questions call 1-800-665-8685... - Page 11 V1.0 60 in. Farm Jack 8760662 Clamp-Clevis Steel Bar Steel Handle with Cotter Pin Handle Socket Hex Bolt Connecting Rod Small Runner Screw Bolt Base Climbing Pin Spring Climbing Pin Cross Pin Reversing Switch Cam Bar and Spring Cap Screw with Washer...
- Page 12 8760662 60 in. Farm Jack V1.0 For technical questions call 1-800-665-8685...
- Page 13 V1,0 8760662 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 14: Spécifications
8760662 Cric de ferme, 60 po V1,0 SPÉCIFICATIONS Capacité Soulevez, hissez, tirez ou poussez 1 814 kg (4 000 lb) de charge Treuillage 340 kg (750 lb) Serrage 1 995 kg (4 400 lb) Plage de déplacement 4 5/16 à 53 1/8 po Taille de selle 4-1/8 à... -
Page 15: Aire De Travail
V1,0 Cric de ferme, 60 po 8760662 INTRODUCTION Le cric de ferme de 60 po est utilisé pour de nombreuses applications agricoles, hors route, de treuillage et de fixation. SÉCURITÉ AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d'utiliser cet outil. -
Page 16: Précautions Personnelles
8760662 Cric de ferme, 60 po V1,0 PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de travail pour éviter les blessures ou le bris de l'outil. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool ou de médicaments. -
Page 17: Assemblage Et Installation
V1,0 Cric de ferme, 60 po 8760662 Le cric doit rester en position immobile afin de pouconsultez soulever et abaisser des charges. Ne déplacez jamais une charge soulevée sur un cric. Assurez-vous que la charge demeure stable en tout temps. - Page 18 8760662 Cric de ferme, 60 po V1,0 SOULÈVEMENT DE LA CHARGE Placez le cric sous la charge. Placez la selle du gros coulisseau (n 19) légèrement sous le point de contact de la charge. Soulevez le verrou d’inversion (n 17) à la position ÉLEVÉE et assurez-vous qu’il est verrouillé...
- Page 19 V1,0 Cric de ferme, 60 po 8760662 le gros coulisseau et la charge descendront sans résistance, ce qui pourrait entraîner des blessures graves. AVERTISSEMENT ! Avant d’abaisser la charge ou le véhicule, assurez-vous qu’aucune obstruction ne se trouve en dessous et que tous les gens se trouvent à...
- Page 20 8760662 Cric de ferme, 60 po V1,0 Placez la chape de la bride et la selle du gros coulisseau de chaque côté de la pièce horizontale. Si la chape de la bride de métal et la selle peuvent endommager la pièce, placez des bouts de bois ou toute autre matière tampon entre elles afin de...
-
Page 21: Soin Et Entretien
V1,0 Cric de ferme, 60 po 8760662 Produisez un jeu au niveau du câble afin de pouconsultez abaisser le cric de ferme au sol. Enlevez les arceaux, ainsi que la chaîne ou les câbles de remorquage. 10. Si vous ne parvenez pas à produire un jeu, relâchez le verrou d’inversion afin de le placer en position ABAISSÉE et essayez de déplacer le gros... - Page 22 8760662 Cric de ferme, 60 po V1,0 RÉPARTITION DES PIÈCES En cas de questions techniques, appelez le 1-800-665-8685...
-
Page 23: Liste Des Pièces
V1,0 Cric de ferme, 60 po 8760662 LISTE DES PIÈCES DESCRIPTION QTÉ Boulon de chape de bride Chape de bride Barre d’acier Poignée en acier avec goupille fendue Douille de la poignée Goupille Boulon hexagonal Bielle Petit coulisseau Boulon taraudé... - Page 24 8760662 Cric de ferme, 60 po V1,0 En cas de questions techniques, appelez le 1-800-665-8685...
