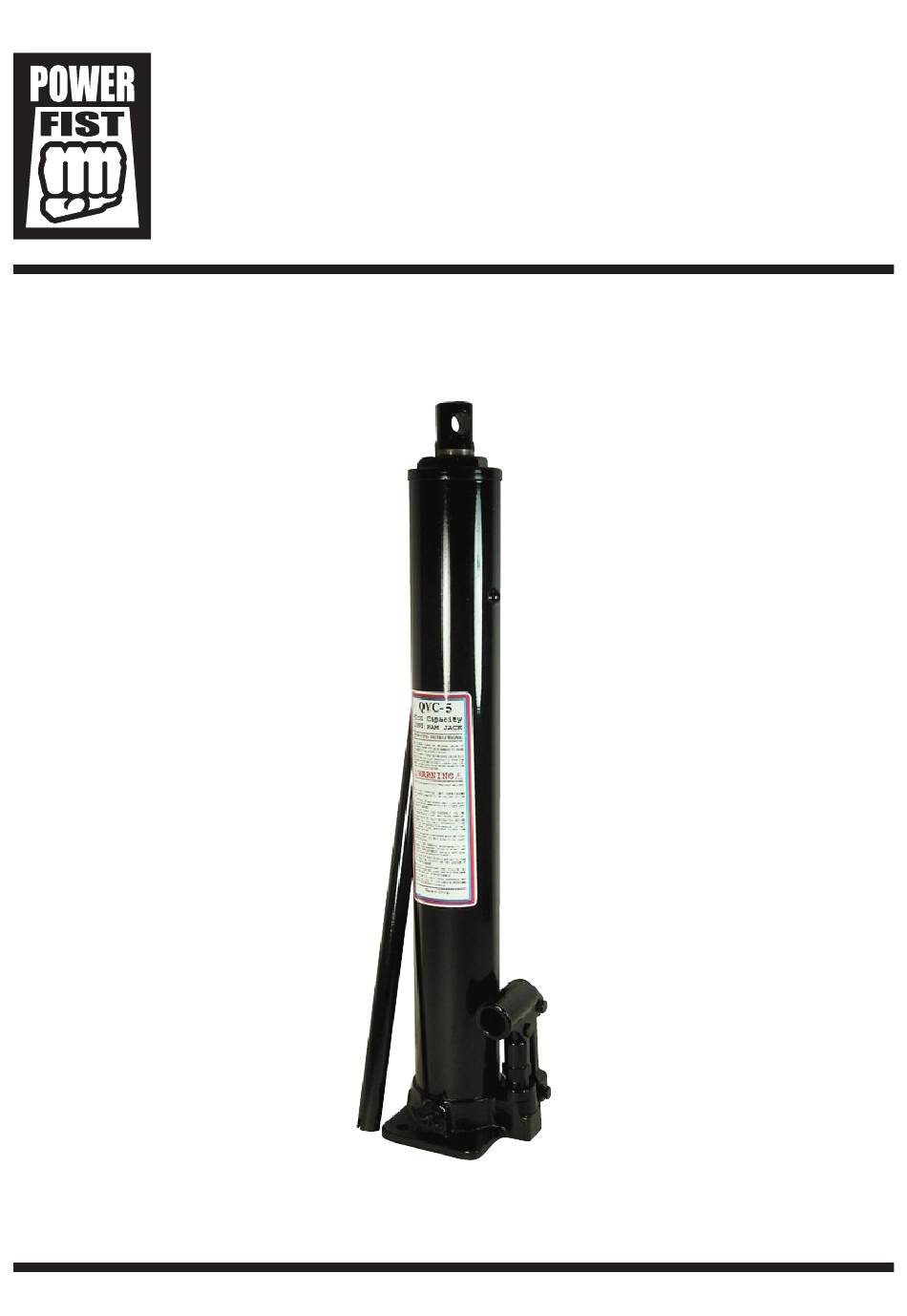

- Page 1 V 2.9 8035896 5 Ton Longstroke Bottle Jack User Manual Please read and understand all instructions before use. Retain this manual for future reference.
- Page 2 The Princess Auto Guarantee No sale is final until you're satisfied. We guarantee to make it right. We will repair, replace or refund any product to your satisfaction.
-
Page 3: Specifications
V 2.9 8035896 5 Ton Longstroke Bottle Jack SPECIFICATIONS Lift Capacity 5 tons Lift Range 23-1/2 to 42-1/4 in. Stroke 18-3/4 in. Construction Steel Finish Electrostatically painted to prevent corrosion INTRODUCTION This bottle jack features an automatic oil bypass to prevent overextension of the ram. -
Page 4: Personal Safety
V 2.9 5 Ton Longstroke Bottle Jack 8035896 PERSONAL SAFETY CAUTION! Wear personal protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI). PERSONAL PROTECTIVE EQUIPMENT Always wear impact safety goggles that provide front and side protection for the eyes. -
Page 5: Maintenance
8035896 5 Ton Longstroke Bottle Jack V 2.9 MAINTENANCE After operation, press the ram (#6) and the plunger (#24) down to keep them clean and to prevent rusting. If the ram rises automatically when it is pressed down, open the oil plug (#11) to bleed the air out of the system. -
Page 6: Parts Breakdown
V 2.9 5 Ton Longstroke Bottle Jack 8035896 PARTS BREAKDOWN PARTS LIST DESCRIPTION QTY. DESCRIPTION QTY. DESCRIPTION QTY. Valve Block Tube Plunger Copper Washer Bolt Pump Link Screw Handle Cylinder O-Ring Ball Handle Socket O-Ring Retainer Seal Ring Shaft Oil Release... - Page 7 V 2,9 8035896 Cric-bouteille à longue course, 5 tonnes Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
- Page 8 La garantie de Princess Auto Aucune vente n’est définitive sans votre pleine satisfaction. Nous garantissons que nous corrigerons tout problème. Nous réparerons, remplacerons ou rembourserons tout produit à votre satisfaction.
-
Page 9: Spécifications
V 2,9 8035896 Cric-bouteille à longue course, 5 tonnes SPÉCIFICATIONS Capacité de levage 5 tonnes Plage de levage 23 1/2 à 42 1/4 po Course 18 3/4 po Construction Acier Finition Peinture électrostatique pour éviter la corrosion INTRODUCTION Ce cric-bouteille présente un système de dérivation automatique de l’huile pour empêcher l’allongement excessif du vérin. -
Page 10: Sécurité Personnelle
V 2,9 Cric-bouteille à longue course, 5 tonnes 8035896 SÉCURITÉ PERSONNELLE ATTENTION ! Portez de l’équipement de protection personnelle homologué par l’Association canadienne de normalisation (CSA) ou l’American National Standards Institute (ANSI). ÉQUIPEMENT DE PROTECTION PERSONNEL Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux. -
Page 11: Entretien
8035896 Cric-bouteille à longue course, 5 tonnes V 2,9 ENTRETIEN Après l’utilisation, abaissez le vérin (n 6) et le piston plongeur (n 24) pour les garder propres et éviter qu’ils ne rouillent. Si le bélier monte automatiquement lorsqu’on l’abaisse, ouvrez le bouchon d’huile (n 11) afin d’évacuer l’air du système. -
Page 12: Liste Des Pièces
V 2,9 Cric-bouteille à longue course, 5 tonnes 8035896 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ DESCRIPTION QTÉ DESCRIPTION QTÉ Bloc de soupape Bague d’étanchéité Anneau de recul Rondelle en cuivre Tube Piston plongeur Cylindre Boulon Tringle de pompe Joint torique Poignée...
