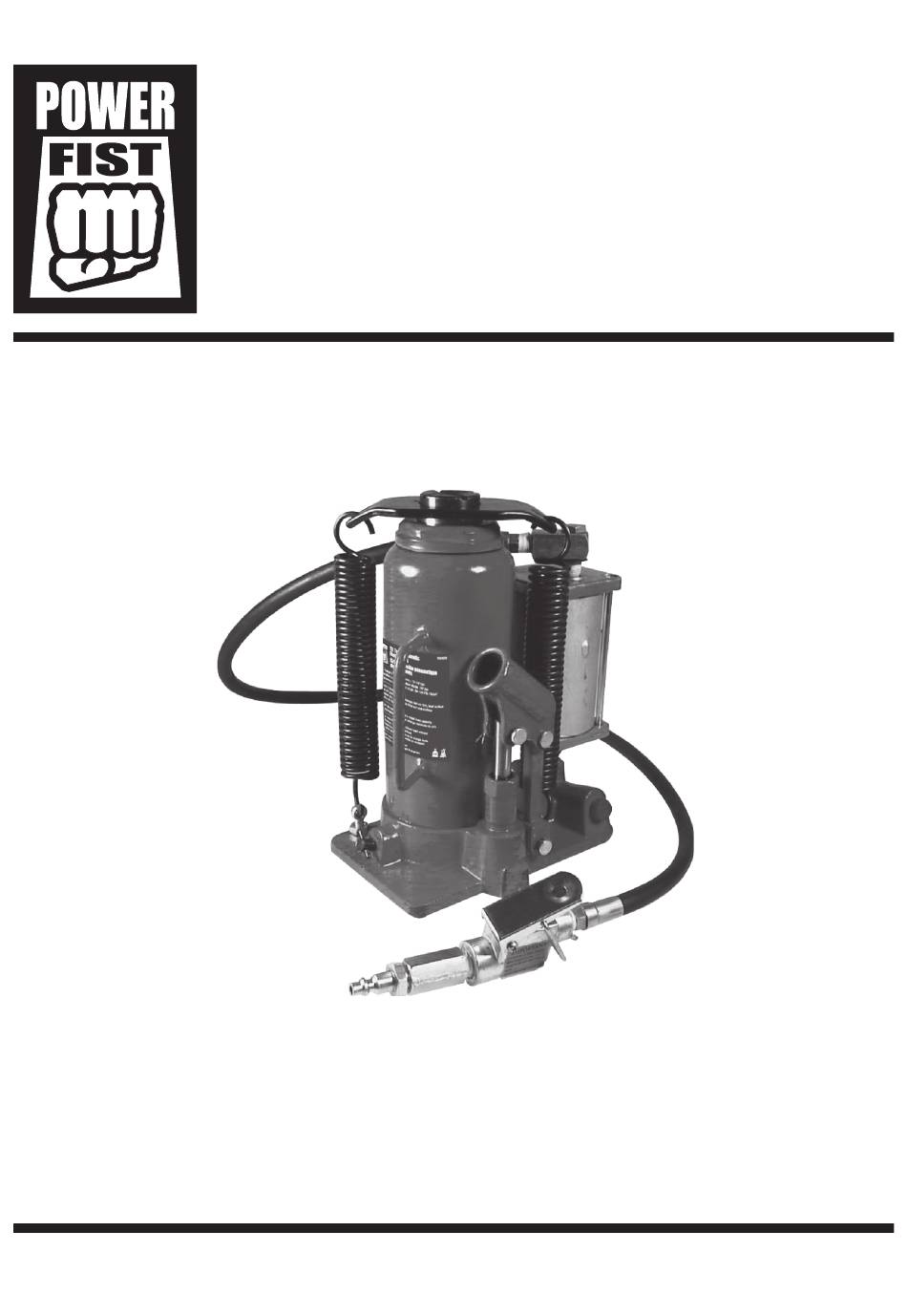

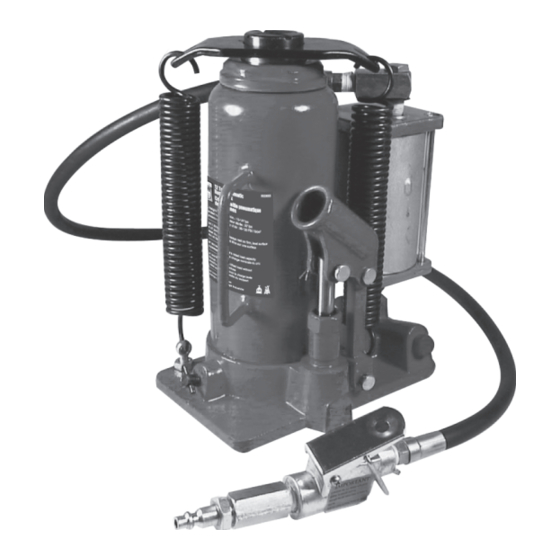

- Page 1 V 2.8 8003605 12 Ton Pneumatic Bottle Jack User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
V 2.8 8003605 12 Ton Pneumatic Bottle Jack SPECIFICATIONS Lift Capacity 26,400 lb (12,000 kg) Lift Range 10-1/4 to 20 in. (260 to 510 mm) Ram Lift 6-3/4 in. (170 mm) Screw Extension 3-1/8 in. (80 mm) Operating Pressure 90 to 120 PSI... -
Page 3: Personal Safety
8003605 12 Ton Pneumatic Bottle Jack V 2.8 PERSONAL SAFETY CAUTION! Wear personal protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI). Personal Protective Equipment Wear impact safety goggles that provide front and side protection for the eyes. -
Page 4: Parts Identification
V 2.8 12 Ton Pneumatic Bottle Jack 8003605 HYDRAULIC PRECAUTIONS WARNING! Seek immediate, professional medical treatment if hydraulic fluid penetrates the skin. Do not wait for the appearance of symptoms. An infection or toxic reaction may occur from the exposure. -
Page 5: Operation
8003605 12 Ton Pneumatic Bottle Jack V 2.8 ASSEMBLY NOTE: When this manual refers to a part number, it refers to the included Parts List section. The bottle jack comes preassembled. The handles (#58 and #59) fit together and can be locked into place when needed. -
Page 6: Maintenance
V 2.8 12 Ton Pneumatic Bottle Jack 8003605 LOWERING THE LOAD WARNING! Before lowering the load, ensure that there are no obstructions underneath and that all people are standing clear. When the work is done, raise the load enough to carefully remove the jack stands. -
Page 7: Hydraulic Oil Level
8003605 12 Ton Pneumatic Bottle Jack V 2.8 HYDRAULIC OIL LEVEL CAUTION! Do not substitute brake or transmission fluids or regular motor oil for hydraulic jack oil as they can damage the seals. Check the hydraulic jack oil level on a regular basis. -
Page 8: Troubleshooting
V 2.8 12 Ton Pneumatic Bottle Jack 8003605 TROUBLESHOOTING Contact Princess Auto Ltd. for a solution if the bottle jack does not function properly or parts are missing. If unable to do so, have a qualified technician service the bottle jack. -
Page 9: Parts Breakdown
8003605 12 Ton Pneumatic Bottle Jack V 2.8 PARTS BREAKDOWN Visit www.princessauto.com for more information... -
Page 10: Parts List
V 2.8 12 Ton Pneumatic Bottle Jack 8003605 PARTS LIST DESCRIPTION DESCRIPTION Base Ball Presto Pin Seal Presto Pin Release Valve Connector Ball Cup Handle Bracket Spring Ball Spring Ball Cup Screw Spring Nylon Ring Screw Cylinder O-ring O-ring Screw... - Page 11 V 2,8 8003605 Cric-bouteille pneumatique, 12 tonnes Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 12: Spécifications
V 2,8 8003605 Cric-bouteille pneumatique, 12 tonnes SPÉCIFICATIONS Capacité de levage 12 000 kg (26 400 lb) Plage de levage 260 à 510 mm (10 1/4 à 20 po) Levage du vérin 170 mm (6 3/4 po) Rallonge de vis 80 mm (3 1/8 po) Pression d’utilisation 90 à... -
Page 13: Sécurité Personnelle
8003605 V 2,8 Cric-bouteille pneumatique, 12 tonnes SÉCURITÉ PERSONNELLE ATTENTION ! Portez de l’équipement de protection personnel homologué par l’Association canadienne de normalisation (CSA) ou l’American National Standards Institute (ANSI). Équipement de protection personnel Portez des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux. -
Page 14: Identification Des Pièces
V 2,8 8003605 Cric-bouteille pneumatique, 12 tonnes PRÉCAUTIONS HYDRAULIQUES AVERTISSEMENT ! Demandez immédiatement un traitement médical par un professionnel si le liquide hydraulique pénètre la peau. N’attendez pas que des symptômes apparaissent. Une exposition peut entraîner une infection ou une réaction toxique. - Page 15 8003605 V 2,8 Cric-bouteille pneumatique, 12 tonnes ASSEMBLAGE REMARQUE : Lorsque ce manuel fait référence à un numéro de pièce, il fait référence à la liste de pièces comprises. Le cric-bouteille est déjà assemblé. Les poignées (no 58 and 59) se fixent ensemble et peuvent être bloquées en position au besoin.
-
Page 16: Entretien
V 2,8 8003605 Cric-bouteille pneumatique, 12 tonnes DESCENTE DE LA CHARGE AVERTISSEMENT ! Avant d’abaisser la charge, assurez-vous qu’aucune obstruction ne se trouve en dessous et que tous les gens se trouvent à l’écart. Après avoir effectué le travail, soulevez la charge suffisamment afin de pouvoir enlever les chandelles. - Page 17 8003605 V 2,8 Cric-bouteille pneumatique, 12 tonnes NIVEAU D'HUILE HYDRAULIQUE ATTENTION ! Ne remplacez pas l’huile pour cric hydraulique par du liquide pour freins ou pour transmission, ni d’huile à moteur conventionnelle, car ils pourraient endommager les joints d’étanchéité. Vérifiez régulièrement le niveau d’huile de cric hydraulique.
-
Page 18: Dépannage
V 2,8 8003605 Cric-bouteille pneumatique, 12 tonnes DÉPANNAGE Si le cric-bouteille ne fonctionne pas correctement ou si des pièces sont manquantes, veuillez contacter Princess Auto Ltd. afin de trouver une solution. Si ce n’est pas possible, demandez à un technicien qualifié... - Page 19 8003605 V 2,8 Cric-bouteille pneumatique, 12 tonnes RÉPARTITION DES PIÈCES Visitez www.princessauto.com pour plus d'informations...
-
Page 20: Liste Des Pièces
V 2,8 8003605 Cric-bouteille pneumatique, 12 tonnes LISTE DES PIÈCES DESCRIPTION QTÉ DESCRIPTION QTÉ Base Goupille Bille Goupille rapide Joint d’étanchéité Goupille rapide Valve de purge Connecteur Godet de bille Support de poignée Ressort Bille Ressort Godet de bille Ressort...
