Power Fist 8656860 User Manual

8 in. variable speed bench mount buffer
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
V4.0
8 in. Variable Speed
Bench Mount Buffer
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual
8656860

Advertisement

loading
Need help?

Need help?

Do you have a question about the 8656860 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Power Fist 8656860

Summary of Contents for Power Fist 8656860

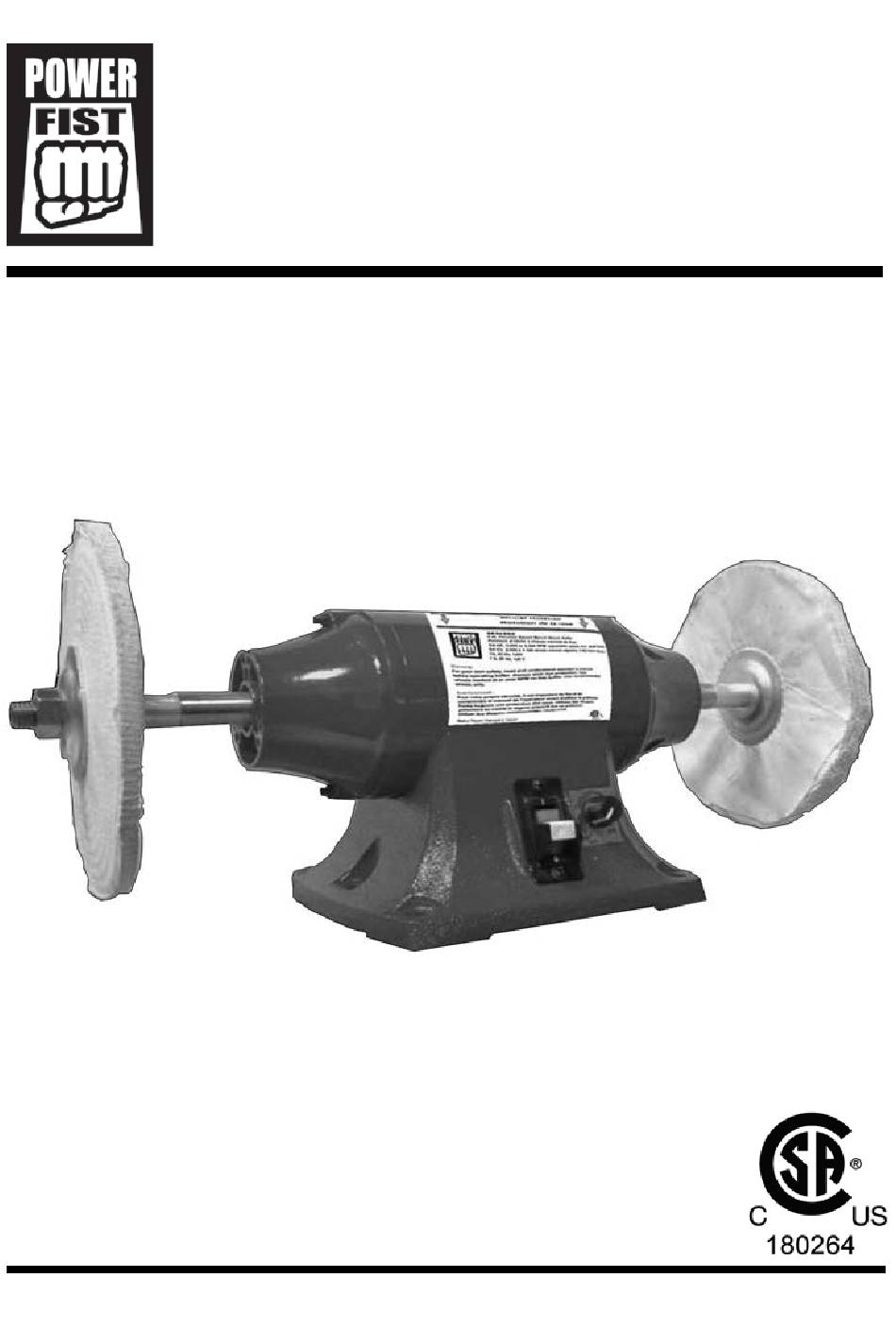

  • Page 1 V4.0 8656860 8 in. Variable Speed Bench Mount Buffer User Manual Please read and understand all instructions before use. Retain this manual for future reference.
  • Page 2 8656860 8 in. Variable Speed Bench Mount Buffer V4.0 8 in. Variable Speed Bench Mount Buffer SPECIFICATIONS Wheel Size 8 in. Arbor Size 5/8 in. No Load Speed 2,000 to 3,450 RPM Voltage Rating 120V Current Rating Frequency Rating 60Hz INTRODUCTION The 8 in.
  • Page 3 V4.0 8 in. Variable Speed Bench Mount Buffer 8656860 DANGER! This notice indicates an immediate and specific hazard that will result in severe personal injury or death if the proper precautions are not taken. WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken.
  • Page 4 8656860 8 in. Variable Speed Bench Mount Buffer V4.0 Wear protective clothing designed for the work environment and tool. Non-skid footwear is recommended to maintain footing and balance in the work environment. Wear steel toe footwear or steel toe caps to prevent a foot injury from falling objects.
  • Page 5 V4.0 8 in. Variable Speed Bench Mount Buffer 8656860 Do not start the tool when the buffing wheel is touching the workpiece. Do not allow the tool’s motor to overload and/or overheat by taking work breaks. This tool will not stop moving immediately. Do not leave the tool unattended until it has come to a complete stop.
  • Page 6 8656860 8 in. Variable Speed Bench Mount Buffer V4.0 Do not cover the air vents. Proper cooling of the motor is necessary to ensure normal life of the tool. Avoid unintentional starting. Ensure the switch is off when connecting to the power source.
  • Page 7 V4.0 8 in. Variable Speed Bench Mount Buffer 8656860 In the event of a power failure, turn off the machine as soon as the power is interrupted. The possibility of accidental injury could occur if the power returns and the unit is not switched off.
  • Page 8 8656860 8 in. Variable Speed Bench Mount Buffer V4.0 POWER CORD Insert the power cord plug directly to the power supply whenever possible. Use extension cords or surge protectors only when the tool's power cord cannot reach a power supply from the work area.
  • Page 9 V4.0 8 in. Variable Speed Bench Mount Buffer 8656860 UNPACKING WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating. Failure to do so could result in a malfunction and personal injury. Remove the parts and accessories from the packaging and inspect for damage.
  • Page 10 8656860 8 in. Variable Speed Bench Mount Buffer V4.0 MOUNT BUFFER PEDESTAL MOUNT Align the mounting holes in the buffer with the pedestal holes. Drop a 1/4-20 x 1-1/4 in. bolt into each mounting hole. Slide a 1/4 in. washer onto one bolt from beneath the pedestal plate.
  • Page 11 V4.0 8 in. Variable Speed Bench Mount Buffer 8656860 The buffing wheel should rotate into the object being buffed. Adjust the buffer’s speed with the control knob (#24). See Specifications for the RPM range. CARE & MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems.
  • Page 12 8656860 8 in. Variable Speed Bench Mount Buffer V4.0 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool.
  • Page 13 V4.0 8 in. Variable Speed Bench Mount Buffer 8656860 PARTS BREAKDOWN PARTS LIST DESCRIPTION Armature 5/8 in.-11 Hex Nut (LH Thread) 1 Grommet Wheel Flange 11 Motor Fan 12 Variable Switch Spacer 13 Power Supply Cord 5-0.8 x 228 mm Flange Screw...
  • Page 14 8656860 8 in. Variable Speed Bench Mount Buffer V4.0 26 Circuit Board Assembly DESCRIPTION 17 #10-24 x 1/4 in. Pan Head Screw 5 27 4-0.7 x 8 mm Pan Head Screw 18 Bumper 28 Endshield 19 Cover 29 Sensor 20 Capacitor 30 3-0.5 x 6 mm Pan Head Screw...
  • Page 15 V4.0 8 in. Variable Speed Bench Mount Buffer 8656860 Visit www.princessauto.com for more information...
  • Page 16 8656860 8 in. Variable Speed Bench Mount Buffer V4.0 For technical questions call 1-800-665-8685...
  • Page 17 V 4,0 8656860 Polissoir d'établi à vitesse variable de 8 po Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
  • Page 18 8656860 Polissoir d'établi à vitesse variable de 8 po V 4,0 Polissoir d'établi à vitesse variable de 8 po SPÉCIFICATIONS Taille de roue 8 po Arbre 5/8 po Vitesse à vide 2 000 à 3 450 tr/min Tension nominale 120 V c.a.
  • Page 19 V 4,0 Polissoir d'établi à vitesse variable de 8 po 8656860 DÉFINITIONS DE DANGER Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
  • Page 20 8656860 Polissoir d'établi à vitesse variable de 8 po V 4,0 ÉQUIPEMENT DE PROTECTION PERSONNELLE Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux. L'équipement de protection des yeux devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du type de travail effectué.
  • Page 21 V 4,0 Polissoir d'établi à vitesse variable de 8 po 8656860 CONSIGNES DE SÉCURITÉ SPÉCIFIQUES DANGER ! Ne permettez PAS au confort ou à votre familiarisation avec l'outil (obtenus après un emploi répété) de se substituer à une adhésion stricte aux règles de sécurité...
  • Page 22 8656860 Polissoir d'établi à vitesse variable de 8 po V 4,0 11. N'utilisez pas de meule qui vibre lorsqu'on l'utilise. Remplacez la meule si vous ne parvenez pas à l’équilibrer. Vérifiez e-gale-ment si l'appareil présente d'autres causes de vibration, comme des roulements uses ou un arbre courbe-.
  • Page 23 V 4,0 Polissoir d'établi à vitesse variable de 8 po 8656860 Avant de mettre l'outil en marche, retirez les clavettes et les clés de réglage. Une clé ou clavette laissée en place sur une pièce rotative augmente le risque de blessure.
  • Page 24 8656860 Polissoir d'établi à vitesse variable de 8 po V 4,0 Ne modifiez aucune partie de l'outil ou des accessoires. Toutes les pièces et tous les accessoires sont conçus avec des dispositifs de sécurité intégrés qui seront compromis s'ils sont modifiés.
  • Page 25 V 4,0 Polissoir d'établi à vitesse variable de 8 po 8656860 N'utilisez pas cet outil si le cordon d'alimentation est effilé ou endommagé, car un choc électrique peut se produire, ce qui pourrait causer des blessures ou des dommages à la propriété.
  • Page 26 8656860 Polissoir d'établi à vitesse variable de 8 po V 4,0 DÉBALLAGE AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont manquantes. Remplacez les pièces manquantes avant l'utilisation. Le non-respect de cet avertissement peut entraîner une défectuosité et des blessures graves.
  • Page 27 V 4,0 Polissoir d'établi à vitesse variable de 8 po 8656860 Serrez l’écrou hexagonal fileté vers la gauche (n 1) sur l’arbre d’armature. Assurez-vous que la meule à polir est retenue solidement en place et que l’écrou hexagonal repose bien serré contre le flasque de roue extérieur.
  • Page 28 8656860 Polissoir d'établi à vitesse variable de 8 po V 4,0 Enlevez la clé jaune de l’interrupteur lorsque vous avez fini d’utiliser le polissoir. L’interrupteur d’alimentation ne fonctionne pas si la clé de sécurité jaune n’est pas en place. La clé de sécurité peut s’enlever uniquement lorsque l’interrupteur d’alimentation se trouve en position OFF (arrêt).
  • Page 29 V 4,0 Polissoir d'établi à vitesse variable de 8 po 8656860 AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter un risque pour l'utilisateur et/ou pour les autres. LUBRIFICATION L'outil est lubrifié en permanence en usine et ne demande aucune lubrification additionnelle.
  • Page 30 8656860 Polissoir d'établi à vitesse variable de 8 po V 4,0 DÉPANNAGE Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est pas possible, demandez à un technicien qualifié de réparer l'outil.
  • Page 31 V 4,0 Polissoir d'établi à vitesse variable de 8 po 8656860 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Roulement 6204ZZ Armature Écrou hexagonal, 5/8 po-11 (fileté vers la gauche) Œillet Flasque de roue Ventilateur de moteur Entretoise Commutateur variable Vis à...
  • Page 32 8656860 Polissoir d'établi à vitesse variable de 8 po V 4,0 Vis à tête cylindrique, DESCRIPTION QTÉ 4-0,7 x 8 mm Interrupteur à clé Protecteur d’extrémité Vis à tête cylindrique, no 10-24 x 1/4 po Capteur Butoir Vis à tête cylindrique, 3-0,5 x 6...
