Summary of Contents for THOMSON THS222
- Page 1 THS222 Digital HD Satellite Receiver User Manual Bedieungsanleitung Indice Índice Manual do Utilizador Uživatelská příručka Používateľská príručka Instrukcja obsługi Upute za korištenje Felhasználói kézikönyv Kullanıcı Kılavuzu Руководство пользователя www.thomsonstb.net Посібник користувача...
- Page 2 ETHERNET TV SCART S/PDIF SAT IN THOMSON IS A TRADEMARK OF TECHNICOLOR (S.A.) MANUFACTURED UNDER LICENSE FROM DOLBY LABORATORIES. DOLBY AUDIO OR ITS AFFILIATES USED UNDER LICENSE BY STRONG GROUP. AND THE DOUBLE-D SYMBOL ARE TRADEMARKS OF DOLBY LABORATORIES P–...
- Page 3 ETHERNET TV SCART S/PDIF SAT IN THOMSON IS A TRADEMARK OF TECHNICOLOR (S.A.) MANUFACTURED UNDER LICENSE FROM DOLBY LABORATORIES. DOLBY AUDIO OR ITS AFFILIATES USED UNDER LICENSE BY STRONG GROUP. AND THE DOUBLE-D SYMBOL ARE TRADEMARKS OF DOLBY LABORATORIES CAUTION...
- Page 4 This product has been manufactured and sold under the responsibility of STRONG Group. THOMSON and the THOMSON logo are trademarks of Technicolor (S.A.) or its affiliates and are used under license by STRONG Group. Represented by STRONG Ges.m.b.H. • Franz-Josefs-Kai 1 • 1010 Vienna • Austria Email: support_at@thomsonstb.net...
- Page 5 Licenses ANY USE OF THIS PRODUCT IN ANY MANNER OTHER THAN PERSONAL USE THAT COMPLIES WITH THE MPEG-2 STANDARD FOR ENCODING VIDEO INFORMATION FOR PACKAGED MEDIA IS EXPRESSLY PROHIBITED WITHOUT A LICENSE UNDER APPLICABLE PATENTS IN THE MPEG-2 PATENT PORTFOLIO, WHICH LICENSE IS AVAILABLE FROM MPEG LA, LLC, 6312 S.
-
Page 6: Table Of Contents
TAbLE of ConTEnTs 1.0 InLEDnInG 1.1 Säkerhetsinstruktioner 1.2 Förvaring 1.3 Inställning av utrustning 1.4 Tillbehör 1.5 Användning av externa USB-enheter 2.0 DIn DIGITALbox 2.1 Standardinställd PIN-kod: 0000 2.2 Frontpanel 2.3 Bakpanel 2.4 Fjärrkontroll 2.5 Installera batterier 2.6 Använda fjärrkontrollen 3.0 AnsLuTnInGAr 3.1 Anslutning med en HDMI-kabel 3.2 Anslutning med en SCART-kabel 3.3 Ansluta flera fasta LNB:s med en DiSEqC omkopplare... -
Page 7: Inledning
1.0 InLEDnInG 1.1 säkerhetsinstruktioner InsTALLErA InTE DIn DIGITALbox: • I ett stängt eller dåligt ventilerat skåp, direkt ovanpå eller under någon annan utrustning, på en yta som kan blockera ventilationshålen. uTsäTT InTE DIGITALboxEn ELLEr DEss TILLbEHör för: • Direkt solljus eller någon annan utrustning som genererar värme, för regn eller intensiv fukt, för intensiv vibration och stötar som kan orsaka permanent skada på... -
Page 8: Inställning Av Utrustning
1.3 Inställning av utrustning Vi rekommenderar att du konsulterar en professionell installatör för att installera utrustningen. Annars följ instruktionerna nedan: • Se bruksanvisningen för din TV och antenn. • Kontrollera att SCART/HDMI-kabeln och utomhuskomponenterna är i gott skick och att SCART/ HDMI-anslutningarna är väl skyddade. -
Page 9: Din Digitalbox

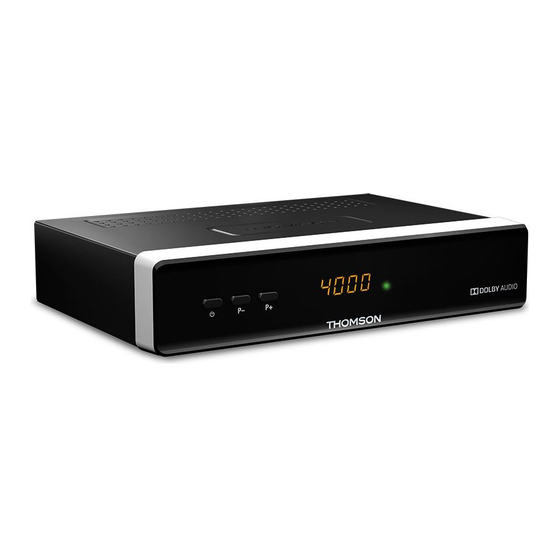

2.0 DIn DIGITALbox 2.1 standardinställd PIn-kod: 0000 2.2 frontpanel Fig. 1 standby/strömknapp: Sätter på digitalboxen eller växlar till standby-läge Byta kanal utan fjärrkontroll P-/P+: remote control sensor: Receives the signal from the remote control Visar kanalnummer i drift och tid i standby LED display: Visar digitalboxens strömläge: Röd LED –... -
Page 10: Installera Batterier
10. bLuE I visningsläge: Visar menyn för enkel inställning av timers, flexibla funktioner i OSD-menyn och text-TV Tryck en gång för att visa kanalnummer/-namn och aktuell/ kommande information. Press twice to display detailed event information. Press three times for transponder/signal strength information. -
Page 11: Använda Fjärrkontrollen
Diagrammet inuti batterifacket visar rätt sätt att installera batterierna på. Öppna locket Installera batterierna Stäng locke t Batterierna får inte laddas, demonteras, kortslutas, blandas eller användas noTErA: med andra typer av batterier. 2.6 Använda fjärrkontrollen Fig. 5 Rikta fjärrkontrollen mot digitalboxens framsida för att använda den. Fjärrkontrollen har en räckvidd på... -
Page 12: Ansluta Till Ethernet
3.4 Ansluta till Ethernet Fig.8 Anslut en CAT5E-kabel (eller högre kvalitet) till RJ45-kontakten på digitalboxen och den andra änden till en befintlig switch, router eller modem. Standardinställningen är Auto (DHCP) för att automatiskt erhålla IP-adresser och DNS. Välj Manuell i Meny – Nätverk – Nätverksinställningar IP setting för att ange egna inställningar om det behövs. -
Page 13: Dish Setup
5.0 snAbbGuIDE för ATT AnvänDA DIn DIGITALbox Vi på THOMSON förstår att du inte kan vänta med att njuta av din nya HD-digitalbox. Genom följande sammanfattning kan du bekanta dig med den grundläggande hanteringen. Vi råder dig dock att läsa hela bruksanvisningen för att få... -
Page 14: Informationsfält
• Via direktåtkomst • Via kanallistan • Via knapparna p/q • Via knappen 9 6.1.1 Direktåtkomst För att komma åt en viss kanal direkt slår du helt enkelt in dess nummer med knapparna 0~9 på fjärrkontrollen. Ett kanalnummer kan vara upp till fyra siffror. Det är också möjligt att mata in ett tal med mindre än fyra siffror. -
Page 15: Val Av Ljudspråk
6.3 val av ljudspråk Vissa kanaler stödjer ett urval av olika ljudformat och/eller -språk. För att välja ett annat ljudspår, tryck på AuDIo i visningsläge. En lista med tillgängliga ljudspår visas. Välj spår med p/q och bekräfta med oK. Med knapparna tu kan du välja mellan Mono vänster, Mono höger eller stereoljud (vänster/ höger). -
Page 16: Favoritkanaler
6.9 favoritkanaler Use the fAv button to access your favourite channels and use tu to toggle between available favourite groups. Please refer to section 7.1.1 for details on how to create favourite lists. 7.0 HuvuDMEny 7.1 Programme Tryck på MEnu och välj Programme med tu. Press oK or the q button to enter the Programme submenus. - Page 17 Hoppa över en Tv- eller radiokanal Välj kanalen som du vill hoppa över och tryck den Grön knappen på fjärrkontrollen. Programmet markeras för att hoppas över. När du sedan zappar i visningsläget kommer digitalboxen inte att visa den här kanalen (i kanallistan kan man fortfarande välja de överhoppade kanalerna).
-
Page 18: Picture
By Frequency Sort the channels in frequency order (Low-High) By Service Name Sort the channels in alphabetical order (A-Z) recall List Enable or disable the Recall list function, which supports multi-recall-channel switching. If the status is set ON then a list of previously selected channels will be displayed for new selection by pressing the 9 button. -
Page 19: Channel Search
Tv format Set the standard corresponding to your TV set. Available options are: PAL and NTSC. video output This setting is only relevant when the receiver is connected to the TV set via Scart. Select RGB for the best picture quality or CVBS if your TV doesn’t support RGB. 7.3 Channel search To access the menu press MEnu and select Channel Search. - Page 20 Store Position: To store the current motor position for selected satellite. If your dish is physically obstructed to the East or West (example by a wall), you can limit its moving range by pressing the rED button to Set Limit. Use: Move Continue: Press tu for moving West/East.
- Page 21 7.3.1.3 Channel scan Automatic scan Satellite Scan: Select a satellite in the left window to be scanned. More than one can be selected. Press bLuE for Scan. A window with scan settings will be displayed. Scan Mode: Use tu to select Default, Blind Scan or NetWork. Default: All stored transponders in the memory will be scanned.
- Page 22 7.3.1.5 satellite Edit options Press rED to add a new satellite. In the pop-up banner, enter the satellite's Add satellites: name and position by using the p/q tu and 0 ~ 9 buttons. Satellite Name: Press oK to enter text input mode. In the key table select a character by using the navigation buttons.
-
Page 23: Time And Date Settings
7.3.2.2 backup to usb Press oK to make a backup of the data base. A DBM file „HB_DATABASE_DDMM.DBM” with the current date (day and month), will be created on the USB device. When the DB has been successfully stored a message will be displayed on screen. Press until the OSD menu disappears. 7.3.2.3 satCr If a SatCR LNB is used, please refer to the manual of that LNB to obtain the technical data about User Bands numbers and corresponding frequencies. -
Page 24: System Settings
7.4.1 Timer (schedule) In this menu you can setup the schedule for automatic switching to the defined channels at a particular date/time. The timer menu can be entered directly from viewing mode by pressing the bLuE button. Add: Press rED to add a new booking. In the appearing dialog select channel type and number, the starting date and time, end time, repeat cycle (once, daily or weekly). -
Page 25: Usb
USB devices with FAT and FAT32 format. Make sure your USB device is formatted correctly. noTE: • THOMSON cannot guarantee compatibility (operation and/or bus power) with all USB mass storage devices and assumes no responsibility for any loss of data that may occur when connected to this unit. - Page 26 **THOMSON cannot guarantee the playback of video files although extensions are listed here, as the correct playback depends on codec used, data bit rate and resolution as well. Please consult the THOMSON Hotline in your country to get more details.
- Page 27 3 or To close the full screen format or to stop the slide show and return to the folder view. To open/close the photo details banner in the full screen or slide show mode. To zoom a photo (use p/q tu to navigate to a certain part of the zoomed picture).
- Page 28 7.7.4 Dvr, Timeshift and format* *This user manual describes the full functionality including the recording function and may not be applicable if the software for recording via USB has not yet been installed. 7.7.4.1 Instant recording* To directly record a programme, press the 4 button to start the recording and press 3 to quit. During a recording it is possible to press the p/q buttons or the oK and p/q buttons to change to another channel on the same transponder only.
-
Page 29: Problemlösning
Om digitalboxen inte fungerar efter kontroll råder vi dig att kontakta din lokala servicelinje eller en THOMSON-återförsäljare. Alternativt kan du skicka e-post via vår hemsida: www.thomsonstb.net. ALDRIG öppna eller demontera din digitalbox. Detta kan orsaka en farlig situation och gör garantin ogiltig. - Page 30 ProbLEM MöJLIG orsAK ATT GörA No picture The receiver can’t receive signal. Check the antenna cable, replace the cable, or connect the cable to the receiver tightly. Incorrect values of some tuner Set the values of tuner parameters. parameters correctly in the Installation menu.
-
Page 31: Specifikationer
Ljud Ljudläge: Mono L/R, Stereo, AC3+, Dolby Digital, Dolby Digital Plus* Sampling Rate: 32, 44.1, 48 kHz *Dolby Digital Plus, Dolby Digital och dubbel-D-symbolen är registrerade varumärken som tillhör Dolby Laboratories Tuner LNB ström: 13/18 V DC (+/- 5%), max. 0.5 A, overload protected Switch versions: DiSEqC 1.0, 1.1 LNB options:... - Page 32 CE 2004/108/EC a 73/23/EC, roHs 2002/95/EC Denna produkt är tillverkad och såld under ansvar av sTronG Group. THoMson och THoMson-logotypen är varumärken tillhörande Technicolor (s.A.) eller dess dotterbolag och används under licens av sTronG Group. Andra produkter, tjänster, företag, handelsnamn och logotyper som det refereras till varken stöds eller är sponsrade av Technicolor (s.A.) eller dess...
