Palanca De Control - Steelcase Groupwork Flip-Top Table Assembly Replacement

®
5.

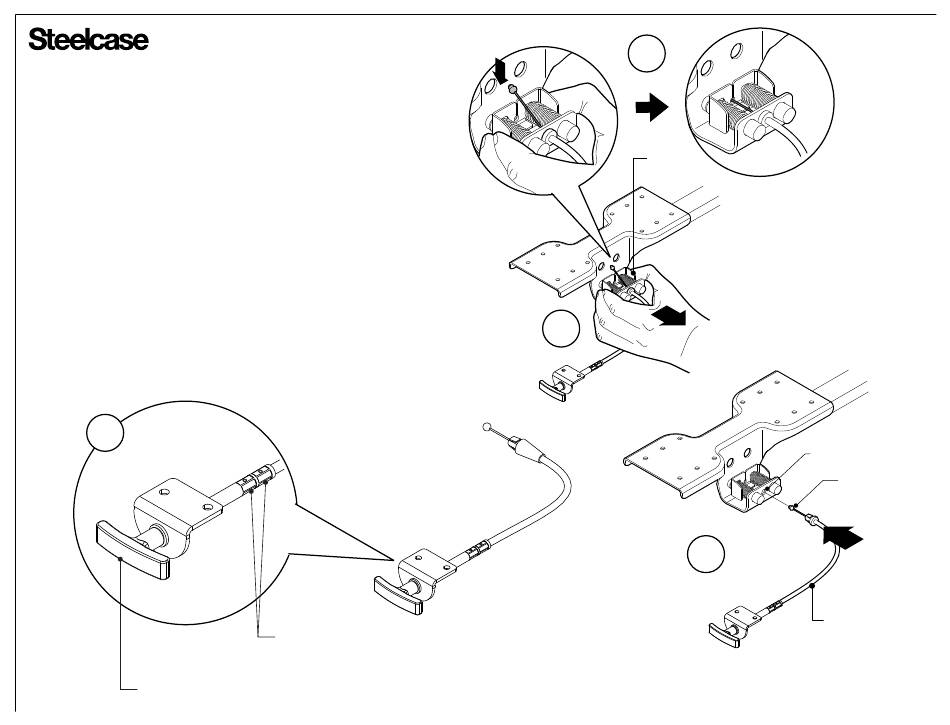

Antes de sujetar el nuevo ensamble cable de la palanca
de control, revise la brida metálica del cable que hay cerca
de la palanca de control. La nueva brida tiene dos uniones
a presión donde se sujeta al cable.
6.
Inserte el extremo del cable por del orificio del soporte del cable (6a).
Agarre el soporte del cable y hálelo hacia usted para comprimir los
resortes (6b). Deslice el extremo del cable hacia dentro de la ranura (6c).
Repita de los pasos del 6a al 6c en la otra pata.
5

PALANCA DE CONTROL

DOS UNIONES A PRESIÓN EN
LA BRIDA METÁLICA DEL CABLE
6c
SOPORTE
DEL CABLE
6b
6a
ORIFICIO DEL SOPORTE
DEL CABLE
EXTREMO DEL CABLE
ENSAMBLE CABLE
DE LA PALANCA
DE CONTROL
Page 8 of 9
1075139001 Rev C
