1.
Entre dos (2) personas levante la mesa, colóquela con cuidado al revés sobre una
superficie limpia y suave, como el tablero de una mesa.
NOTA: proteja la superficie del tablero contra rayados mientras trabaja.
2.
Si las patas de la mesa están desplegadas (vertical), hale las palancas de control para
liberar los pasadores de seguridad, y baje las patas a la posición horizontal.
3.
Retire los tornillos de las placas (3a) y de los soportes de la palanca de control (3b).
NOTA: Conserve los tornillos para usarlos en los paso 7 y 8.
4.
Voltee la placa y el ensamble pata para que el extremo del cable quede visible y accesible.
Agarre el soporte del cable y hálelo hacia usted para comprimir los resortes (4a). Deslice
el extremo del cable hacia arriba sacándolo de la ranura (4b). Mientras presiona las aletas
de bloqueo (4c), hale el cable a través del orificio del soporte del cable (4d). Deseche el
ensamble cable de la palanca de control. Repita los pasos del 4a al 4d en la otra pata.
2
4b
4a

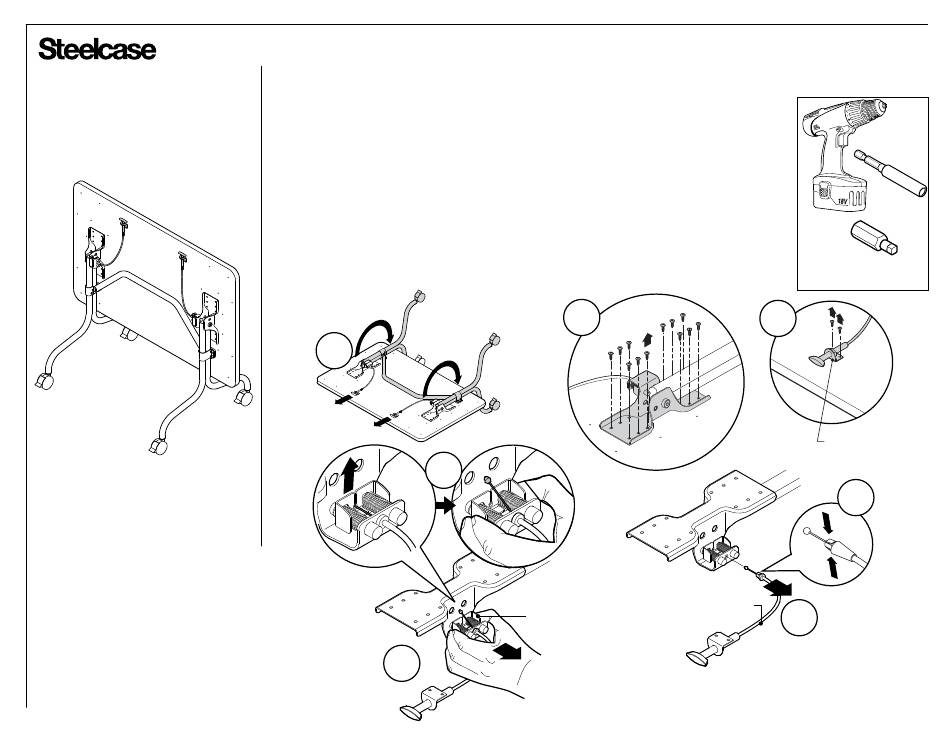

Reemplazo del ensamble cable de la palanca
de control de la mesa plegable Groupwork
3a
ENSAMBLE CABLE DE LA
PALANCA DE CONTROL
SOPORTE DEL CABLE
™
PUNTA
DESTORNILLADOR
CUADRADA
3b
SOPORTE DE LA
PALANCA DE CONTROL
4c
4d
