INSTRUCTIONS FOR USE:
Device Description

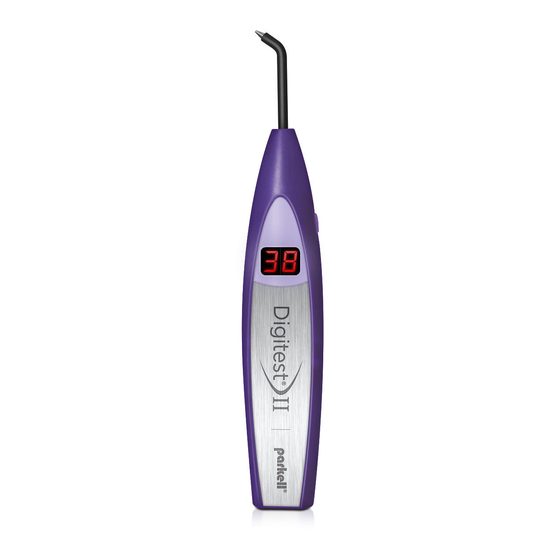

The Digitest
II Pulp Vitality Tester is a hand-held,
®
battery-powered dental diagnostic device that
identifies a living tooth nerve by stimulating it with a
weak electric current. When the operator depresses
the button, the strength of the electrical stimulus
automatically increases at a rate preset by the op-
erator. The unique waveform is designed to trigger
a patient response in a vital nerve with a minimal
amount of discomfort.
Intended use/indications
The Digitest II Pulp Vitality Tester is intended to
be used as a diagnostic instrument to assist in the
determination of the vitality of the dental pulp.
Contraindications
This device is contraindicated for use on a patient
or by an operator wearing a cardiac pacemaker
or any other intra-corporeal electronic device
(internal defibrillator, insulin pump, etc.), or any
personal electronic monitoring device.
Warning
• Do not modify this device. Modification may
violate safety codes, endanger the patient
and the operator, and void the warranty.
• This device should only be used by licensed
dental professionals qualified in the use of
the unit.
• Read and understand all instruction manuals
before using the device.

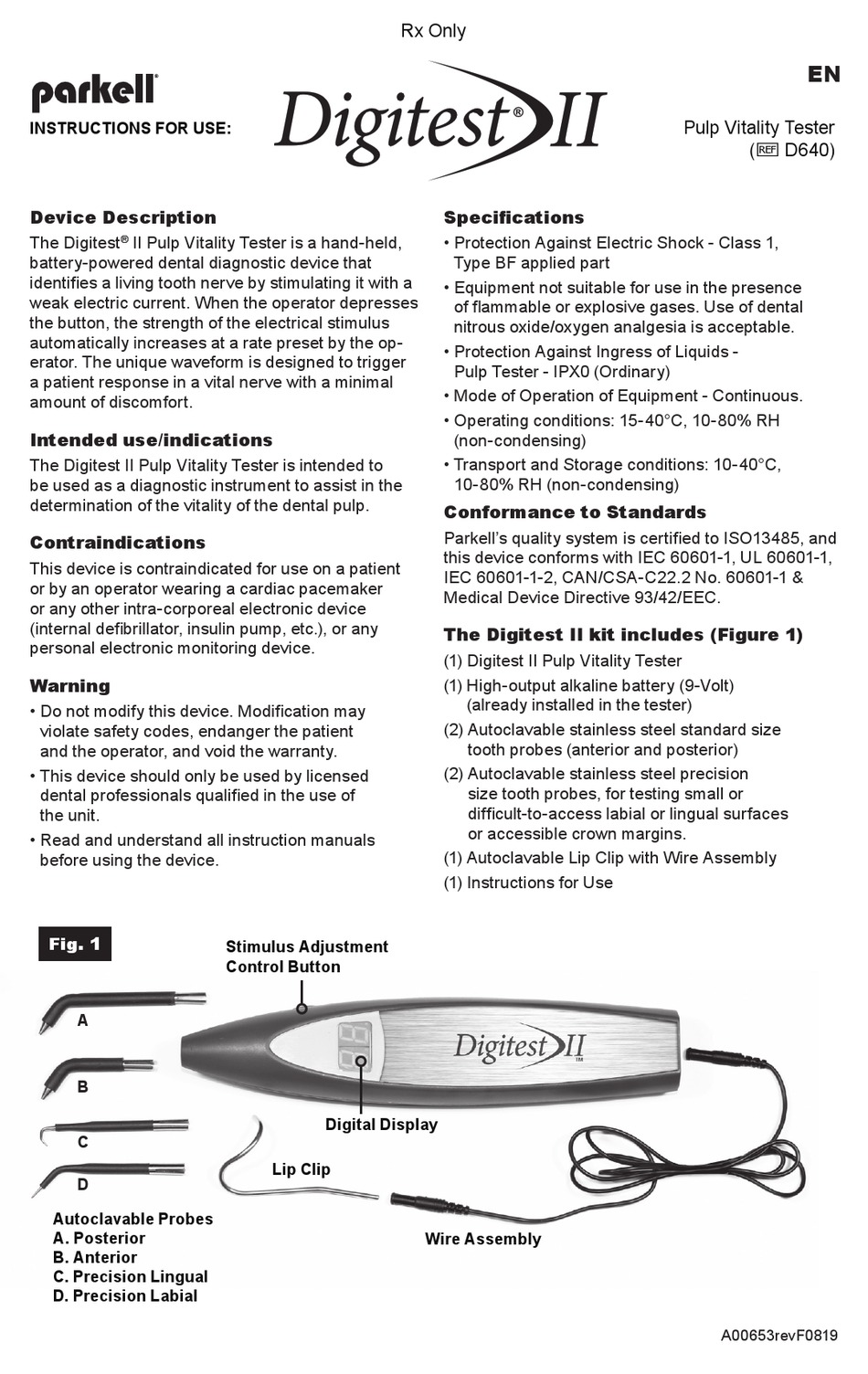

Fig. 1
A
B
C
D
Autoclavable Probes
A. Posterior
B. Anterior
C. Precision Lingual
D. Precision Labial
Stimulus Adjustment
Control Button
Digital Display
Lip Clip
Rx Only
Specifications
• Protection Against Electric Shock - Class 1,
Type BF applied part
• Equipment not suitable for use in the presence
of flammable or explosive gases. Use of dental
nitrous oxide/oxygen analgesia is acceptable.
• Protection Against Ingress of Liquids -
Pulp Tester - IPX0 (Ordinary)
• Mode of Operation of Equipment - Continuous.
• Operating conditions: 15-40°C, 10-80% RH
(non-condensing)
• Transport and Storage conditions: 10-40°C,
10-80% RH (non-condensing)
Conformance to Standards
Parkell's quality system is certified to ISO13485, and
this device conforms with IEC 60601-1, UL 60601-1,
IEC 60601-1-2, CAN/CSA-C22.2 No. 60601-1 &
Medical Device Directive 93/42/EEC.
The Digitest II kit includes (Figure 1)
(1) Digitest II Pulp Vitality Tester
(1) High-output alkaline battery (9-Volt)
(already installed in the tester)
(2) Autoclavable stainless steel standard size
tooth probes (anterior and posterior)
(2) Autoclavable stainless steel precision
size tooth probes, for testing small or
difficult-to-access labial or lingual surfaces
or accessible crown margins.
(1) Autoclavable Lip Clip with Wire Assembly
(1) Instructions for Use
Wire Assembly
EN
Pulp Vitality Tester
(hD640)
A00653revF0819
