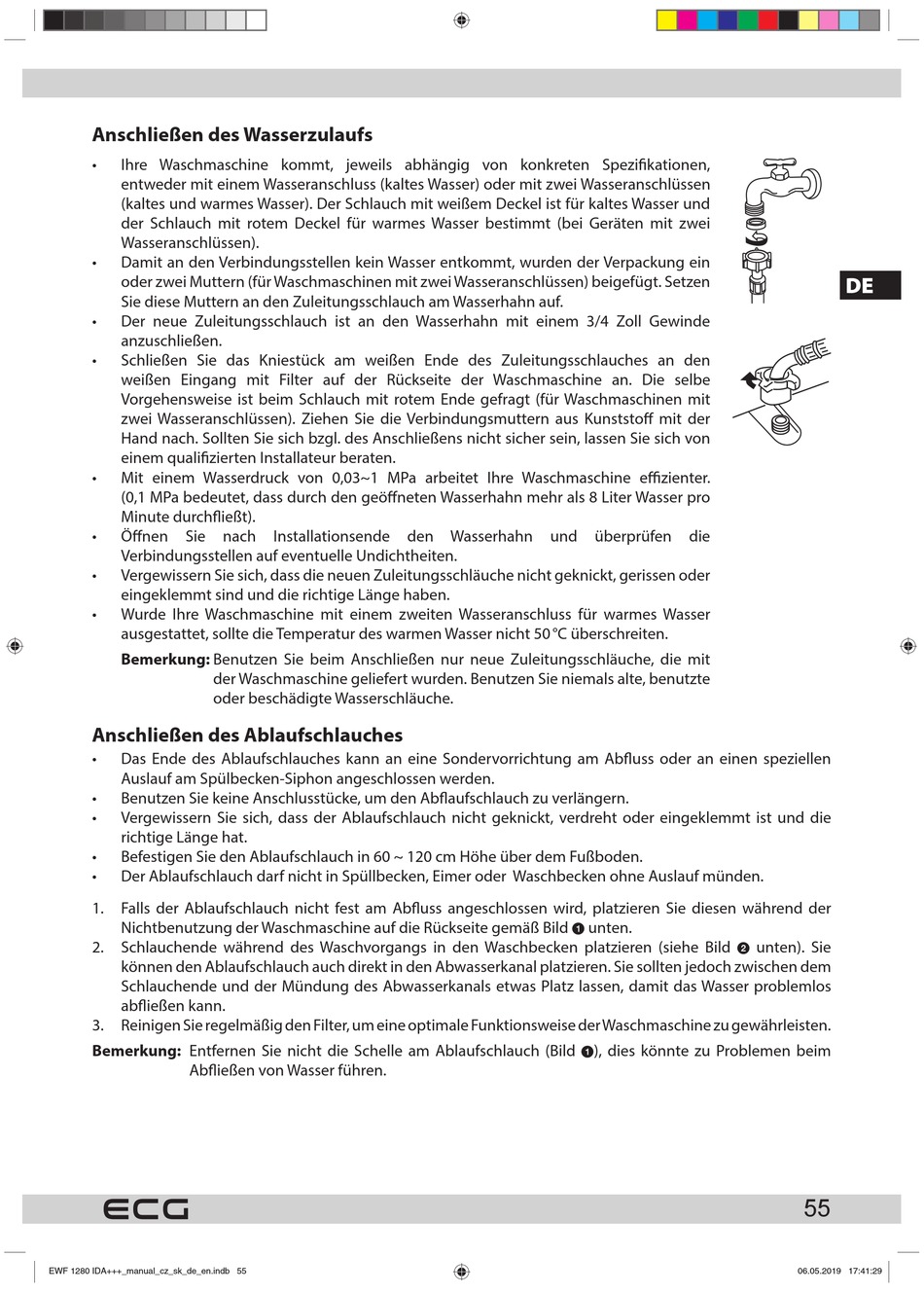

Anschließen Des Wasserzulaufs; Anschließen Des Ablaufschlauches - ECG EWF 1280 IDA+++ Instruction Manual

Anschließen des Wasserzulaufs
• Ihre Waschmaschine kommt, jeweils abhängig von konkreten Spezifi kationen,
entweder mit einem Wasseranschluss (kaltes Wasser) oder mit zwei Wasseranschlüssen
(kaltes und warmes Wasser). Der Schlauch mit weißem Deckel ist für kaltes Wasser und
der Schlauch mit rotem Deckel für warmes Wasser bestimmt (bei Geräten mit zwei
Wasseranschlüssen).
• Damit an den Verbindungsstellen kein Wasser entkommt, wurden der Verpackung ein
oder zwei Muttern (für Waschmaschinen mit zwei Wasseranschlüssen) beigefügt. Setzen
Sie diese Muttern an den Zuleitungsschlauch am Wasserhahn auf.
• Der neue Zuleitungsschlauch ist an den Wasserhahn mit einem 3/4 Zoll Gewinde
anzuschließen.
• Schließen Sie das Kniestück am weißen Ende des Zuleitungsschlauches an den
weißen Eingang mit Filter auf der Rückseite der Waschmaschine an. Die selbe
Vorgehensweise ist beim Schlauch mit rotem Ende gefragt (für Waschmaschinen mit
zwei Wasseranschlüssen). Ziehen Sie die Verbindungsmuttern aus Kunststoff mit der
Hand nach. Sollten Sie sich bzgl. des Anschließens nicht sicher sein, lassen Sie sich von
einem qualifi zierten Installateur beraten.
• Mit einem Wasserdruck von 0,03~1 MPa arbeitet Ihre Waschmaschine effi zienter.
(0,1 MPa bedeutet, dass durch den geöff neten Wasserhahn mehr als 8 Liter Wasser pro
Minute durchfl ießt).
• Öff nen Sie nach
Verbindungsstellen auf eventuelle Undichtheiten.
• Vergewissern Sie sich, dass die neuen Zuleitungsschläuche nicht geknickt, gerissen oder
eingeklemmt sind und die richtige Länge haben.
• Wurde Ihre Waschmaschine mit einem zweiten Wasseranschluss für warmes Wasser
ausgestattet, sollte die Temperatur des warmen Wasser nicht 50 °C überschreiten.
Bemerkung: Benutzen Sie beim Anschließen nur neue Zuleitungsschläuche, die mit
der Waschmaschine geliefert wurden. Benutzen Sie niemals alte, benutzte
oder beschädigte Wasserschläuche.
Anschließen des Ablaufschlauches
• Das Ende des Ablaufschlauches kann an eine Sondervorrichtung am Abfl uss oder an einen speziellen
Auslauf am Spülbecken-Siphon angeschlossen werden.
• Benutzen Sie keine Anschlusstücke, um den Abfl aufschlauch zu verlängern.
• Vergewissern Sie sich, dass der Ablaufschlauch nicht geknickt, verdreht oder eingeklemmt ist und die
richtige Länge hat.
• Befestigen Sie den Ablaufschlauch in 60 ~ 120 cm Höhe über dem Fußboden.
• Der Ablaufschlauch darf nicht in Spüllbecken, Eimer oder Waschbecken ohne Auslauf münden.
1. Falls der Ablaufschlauch nicht fest am Abfl uss angeschlossen wird, platzieren Sie diesen während der
Nichtbenutzung der Waschmaschine auf die Rückseite gemäß Bild
2. Schlauchende während des Waschvorgangs in den Waschbecken platzieren (siehe Bild
können den Ablaufschlauch auch direkt in den Abwasserkanal platzieren. Sie sollten jedoch zwischen dem
Schlauchende und der Mündung des Abwasserkanals etwas Platz lassen, damit das Wasser problemlos
abfl ießen kann.
3. Reinigen Sie regelmäßig den Filter, um eine optimale Funktionsweise der Waschmaschine zu gewährleisten.
Bemerkung: Entfernen Sie nicht die Schelle am Ablaufschlauch (Bild
Abfl ießen von Wasser führen.
